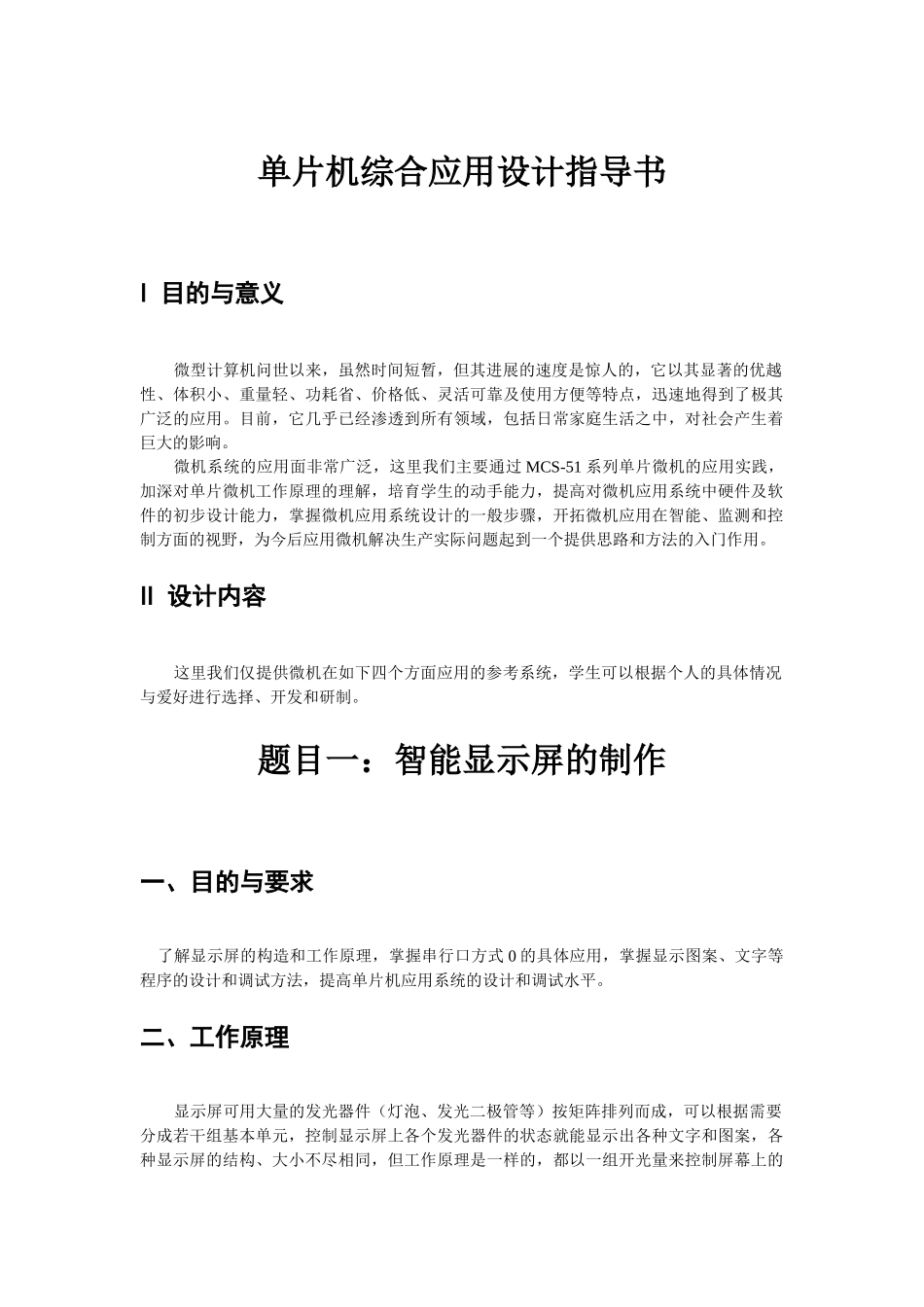

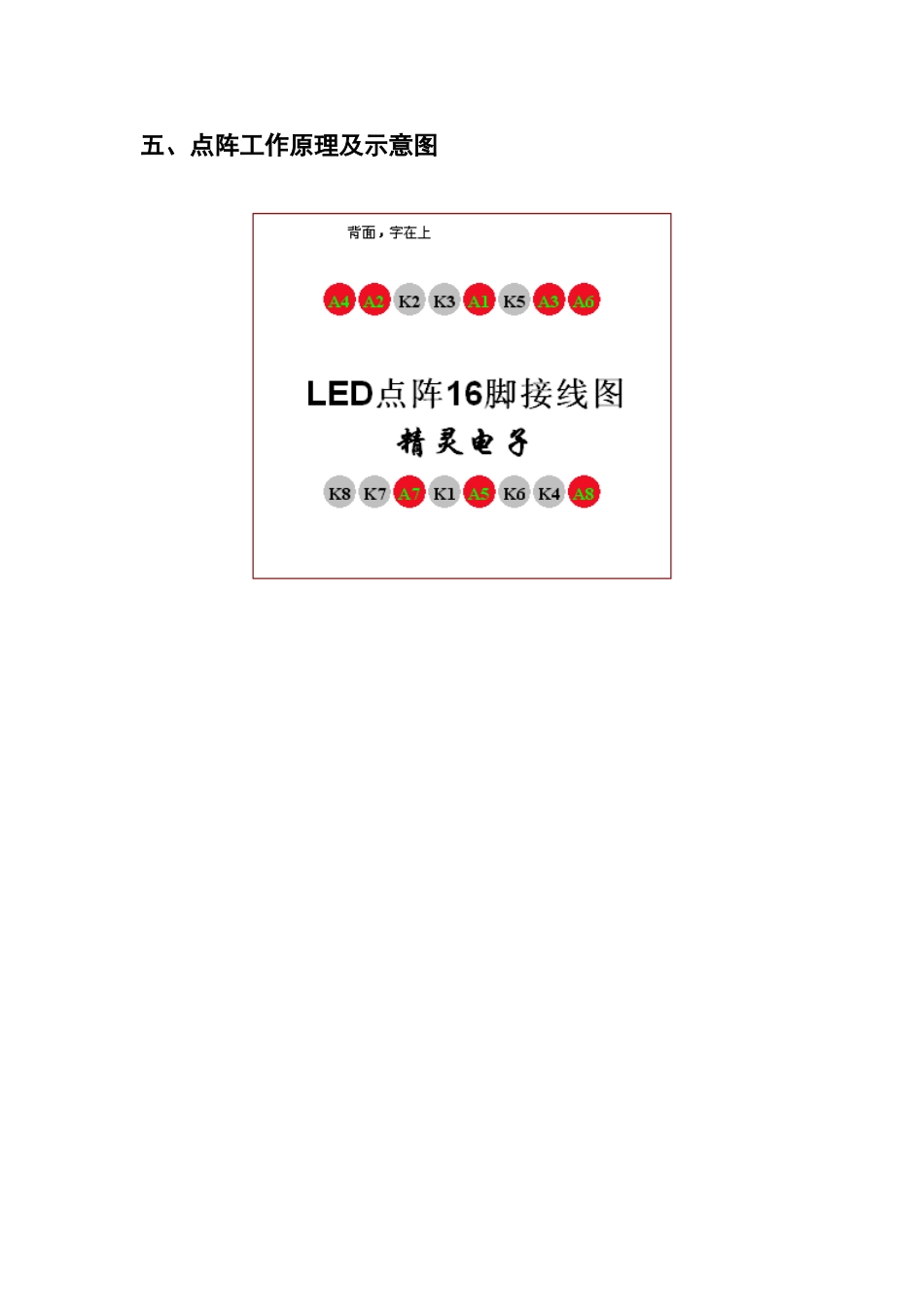

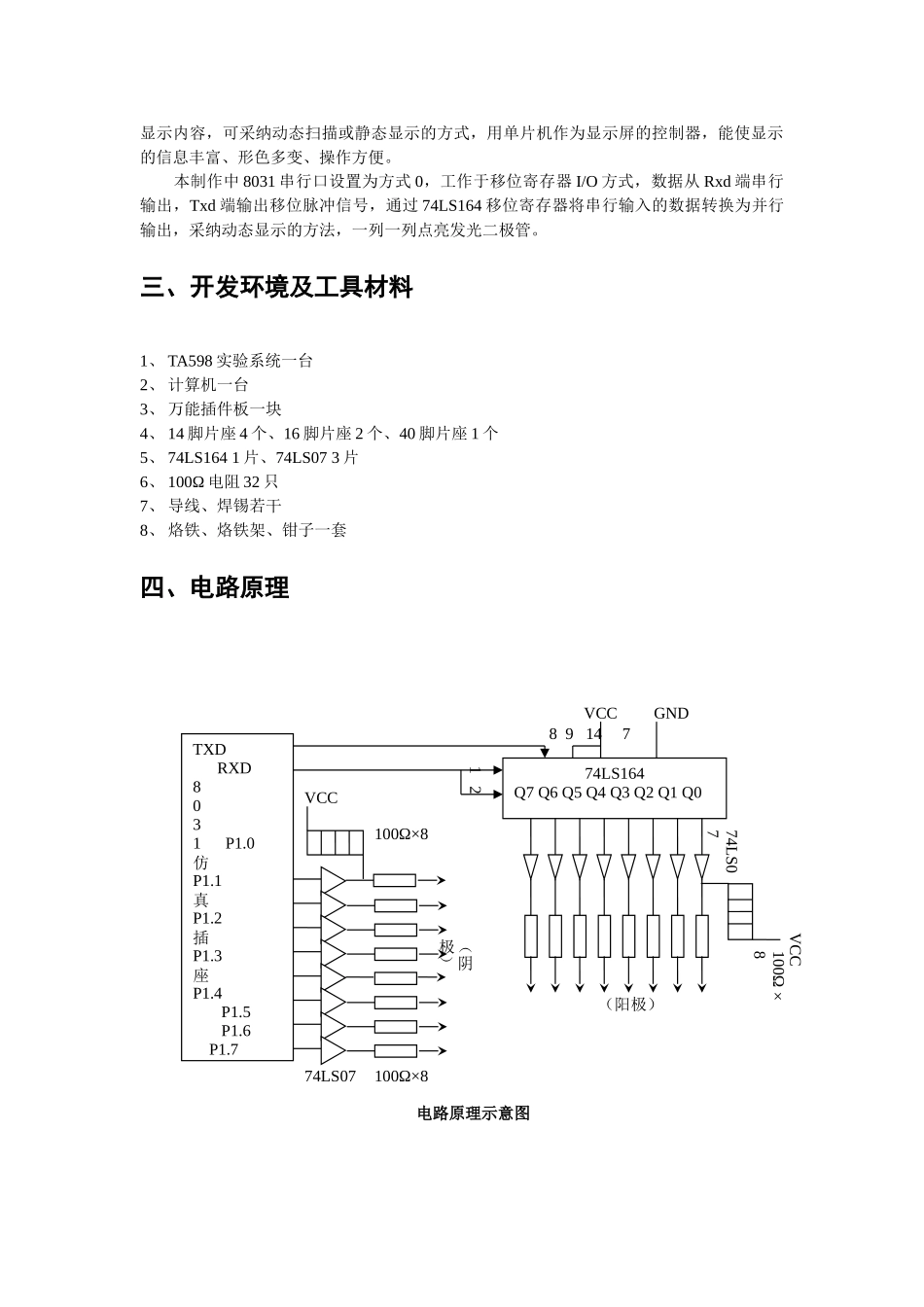

单片机综合应用设计指导书I 目的与意义微型计算机问世以来，虽然时间短暂，但其进展的速度是惊人的，它以其显著的优越性、体积小、重量轻、功耗省、价格低、灵活可靠及使用方便等特点，迅速地得到了极其广泛的应用。目前，它几乎已经渗透到所有领域，包括日常家庭生活之中，对社会产生着巨大的影响。微机系统的应用面非常广泛，这里我们主要通过 MCS-51 系列单片微机的应用实践，加深对单片微机工作原理的理解，培育学生的动手能力，提高对微机应用系统中硬件及软件的初步设计能力，掌握微机应用系统设计的一般步骤，开拓微机应用在智能、监测和控制方面的视野，为今后应用微机解决生产实际问题起到一个提供思路和方法的入门作用。II 设计内容这里我们仅提供微机在如下四个方面应用的参考系统，学生可以根据个人的具体情况与爱好进行选择、开发和研制。题目一：智能显示屏的制作一、目的与要求 了解显示屏的构造和工作原理，掌握串行口方式 0 的具体应用，掌握显示图案、文字等程序的设计和调试方法，提高单片机应用系统的设计和调试水平。二、工作原理显示屏可用大量的发光器件（灯泡、发光二极管等）按矩阵排列而成，可以根据需要分成若干组基本单元，控制显示屏上各个发光器件的状态就能显示出各种文字和图案，各种显示屏的结构、大小不尽相同，但工作原理是一样的，都以一组开光量来控制屏幕上的显示内容，可采纳动态扫描或静态显示的方式，用单片机作为显示屏的控制器，能使显示的信息丰富、形色多变、操作方便。本制作中 8031 串行口设置为方式 0，工作于移位寄存器 I/O 方式，数据从 Rxd 端串行输出，Txd 端输出移位脉冲信号，通过 74LS164 移位寄存器将串行输入的数据转换为并行输出，采纳动态显示的方法，一列一列点亮发光二极管。三、开发环境及工具材料1、 TA598 实验系统一台2、 计算机一台3、 万能插件板一块4、 14 脚片座 4 个、16 脚片座 2 个、40 脚片座 1 个5、 74LS164 1 片、74LS07 3 片6、 100Ω 电阻 32 只7、 导线、焊锡若干8、 烙铁、烙铁架、钳子一套四、电路原理TXD RXD8031 P1.0仿 P1.1真 P1.2插 P1.3座 P1.4 P1.5 P1.6 P1.7VCC100Ω×8100Ω×874LS164Q7 Q6 Q5 Q4 Q3 Q2 Q1 Q0VCCGND1 28 9 14 7100Ω×8（阳极）（阴极）电路原理示意图74LS0774LS07VCC五、点阵工作原理及示意图P1.7……………………P1.0D7……………………D0←P1 口扫描方向建立显示字...
