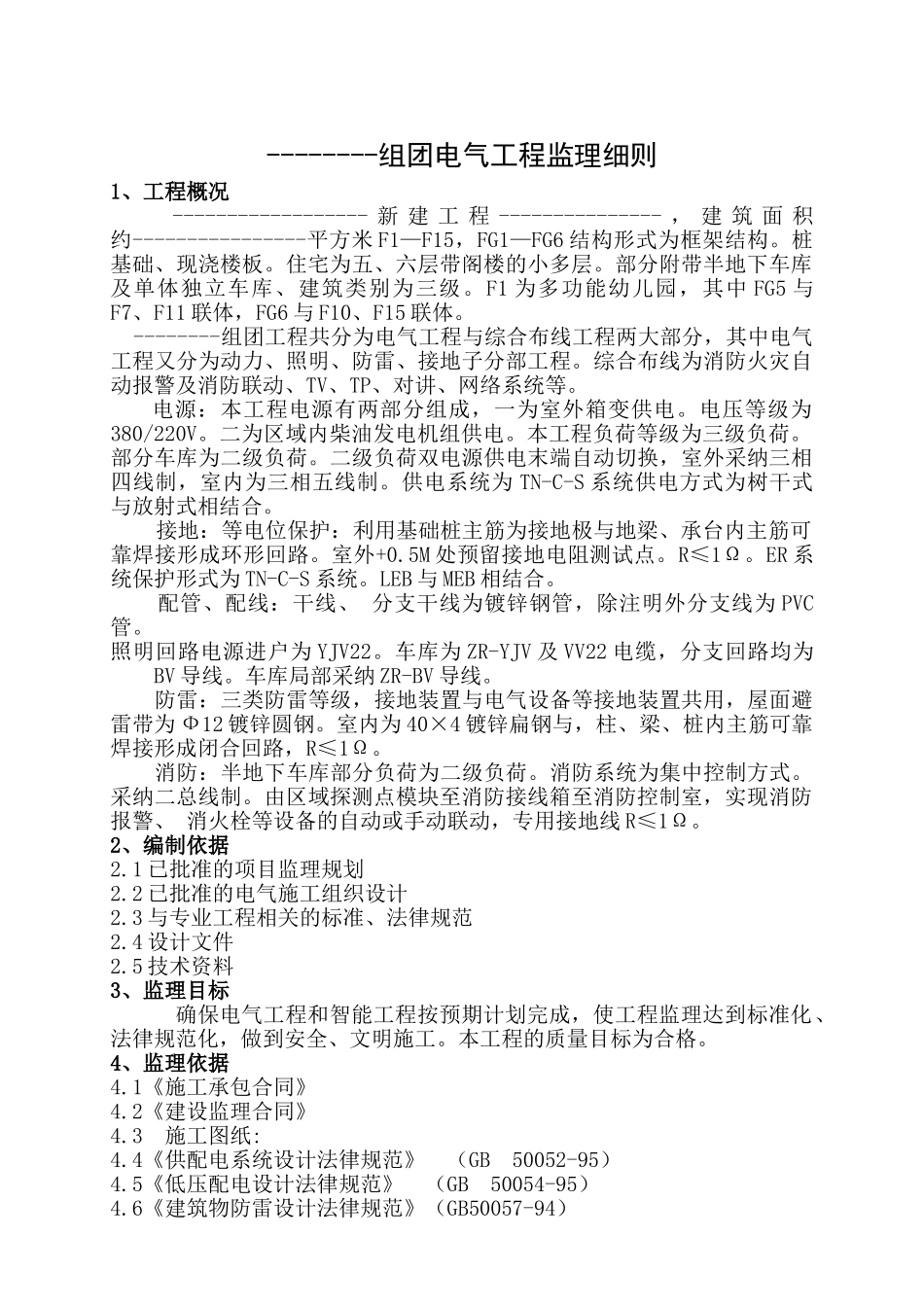

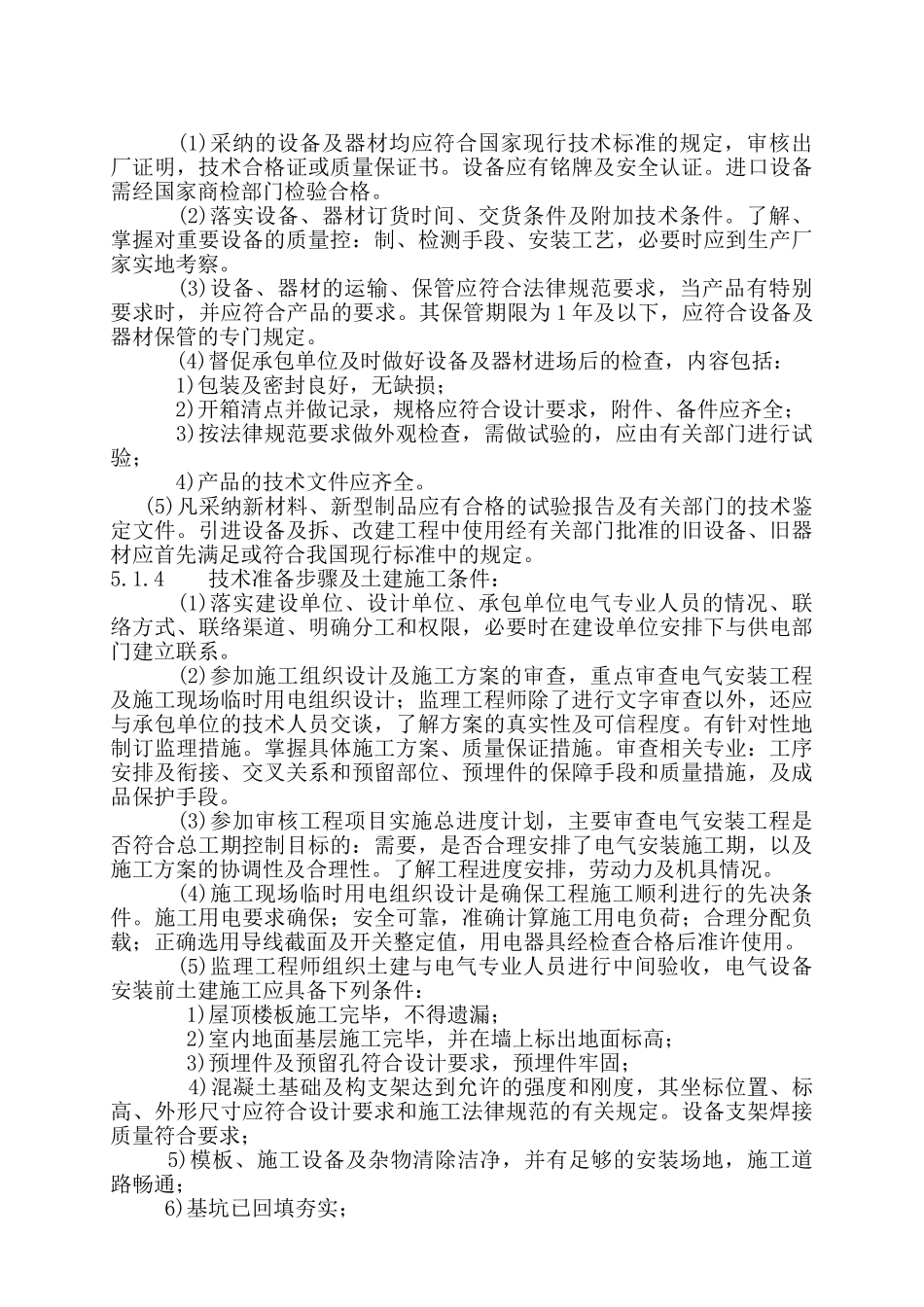

--------组团电气工程监理细则1、工程概况 ------------------ 新 建 工 程 --------------- ， 建 筑 面 积约----------------平方米 F1—F15，FG1—FG6 结构形式为框架结构。桩基础、现浇楼板。住宅为五、六层带阁楼的小多层。部分附带半地下车库及单体独立车库、建筑类别为三级。F1 为多功能幼儿园，其中 FG5 与F7、F11 联体，FG6 与 F10、F15 联体。 --------组团工程共分为电气工程与综合布线工程两大部分，其中电气工程又分为动力、照明、防雷、接地子分部工程。综合布线为消防火灾自动报警及消防联动、TV、TP、对讲、网络系统等。 电源：本工程电源有两部分组成，一为室外箱变供电。电压等级为380/220V。二为区域内柴油发电机组供电。本工程负荷等级为三级负荷。部分车库为二级负荷。二级负荷双电源供电末端自动切换，室外采纳三相四线制，室内为三相五线制。供电系统为 TN-C-S 系统供电方式为树干式与放射式相结合。 接地：等电位保护：利用基础桩主筋为接地极与地梁、承台内主筋可靠焊接形成环形回路。室外+0.5M 处预留接地电阻测试点。R≤1Ω。ER 系统保护形式为 TN-C-S 系统。LEB 与 MEB 相结合。 配管、配线：干线、 分支干线为镀锌钢管，除注明外分支线为 PVC管。照明回路电源进户为 YJV22。车库为 ZR-YJV 及 VV22 电缆，分支回路均为BV 导线。车库局部采纳 ZR-BV 导线。防雷：三类防雷等级，接地装置与电气设备等接地装置共用，屋面避雷带为 Ф12 镀锌圆钢。室内为 40×4 镀锌扁钢与，柱、梁、桩内主筋可靠焊接形成闭合回路，R≤1Ω。消防：半地下车库部分负荷为二级负荷。消防系统为集中控制方式。采纳二总线制。由区域探测点模块至消防接线箱至消防控制室，实现消防报警、 消火栓等设备的自动或手动联动，专用接地线 R≤1Ω。2、编制依据2.1 已批准的项目监理规划2.2 已批准的电气施工组织设计2.3 与专业工程相关的标准、法律规范 2.4 设计文件 2.5 技术资料 3、监理目标 确保电气工程和智能工程按预期计划完成，使工程监理达到标准化、法律规范化，做到安全、文明施工。本工程的质量目标为合格。4、监理依据4.1《施工承包合同》4.2《建设监理合同》4.3 施工图纸: 4.4《供配电系统设计法律规范》 （GB 50052-95）4.5《低压配电设计法律规范》 （GB 50054-95）4.6《建筑物防雷设计法律规范》（GB50057-94）4.7《民用建筑照明设计法律规范》 （GBJ 133-90）4.8《...
