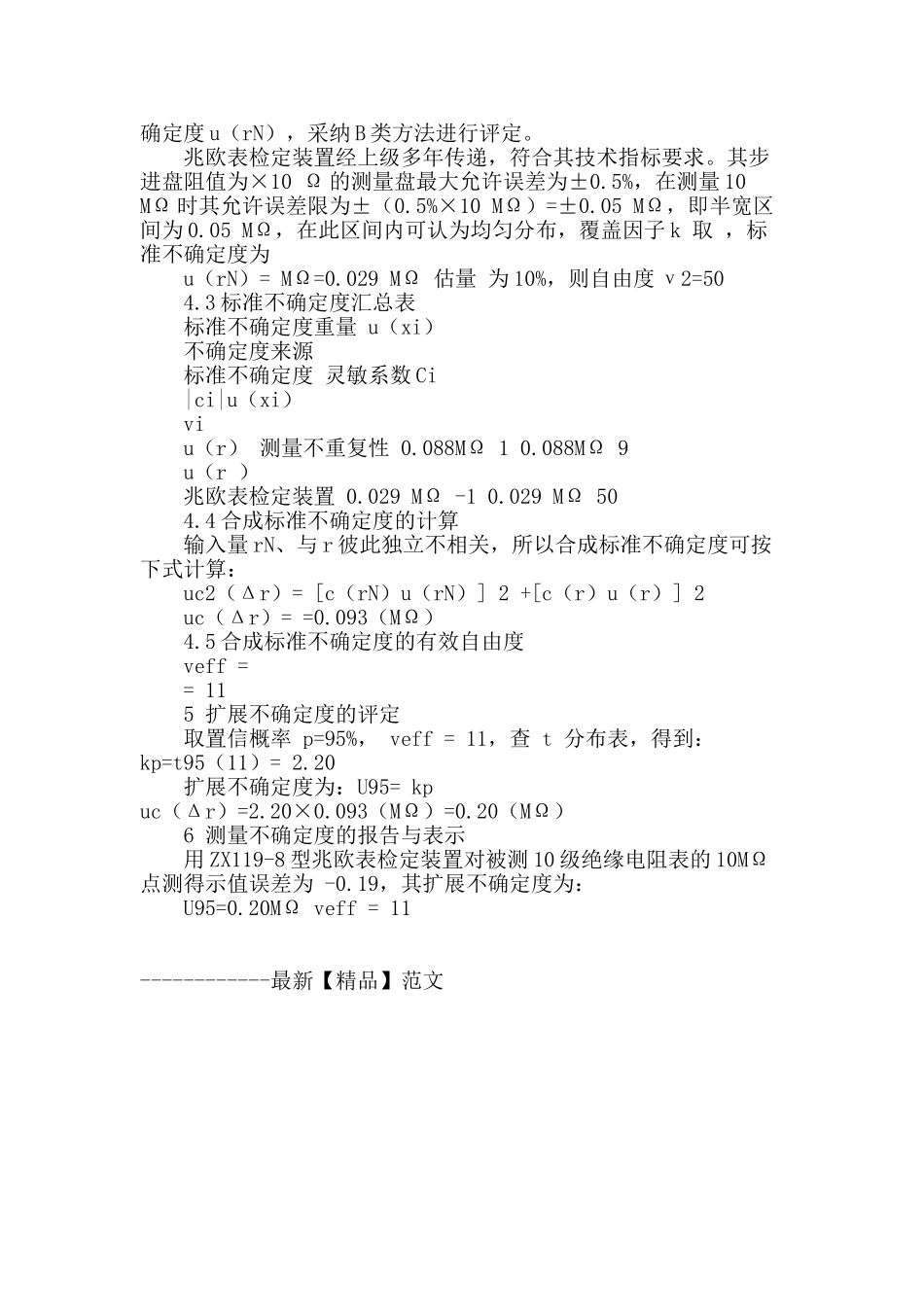

绝缘电阻表示值误差测量不确定度评定绝缘电阻表示值误差测量不确定度评定 摘要：本文分析了利用 ZX119-8 型兆欧表检定装置测量绝缘电阻表示值误差的不确定度评定 关键词：绝缘电阻表 示值误差 不确定度评定。 1、概述 1.1 测量依据：JJG 622-1997《绝缘电阻表（兆欧表）》检定规程 1.2 环境条件：温度（23 士 5）℃，相对湿度<80%RH 。 1.3 测量标准：ZX119-8 型兆欧表检定装置，测量范围为（0～111.1111110）GΩ，最大允许误差为士 0.2%。 1.4 被测对象：ZC-7 型 10 级兆欧表 1.5 测量过程： 调节 ZX119-8 型兆欧表检定装置的十进盘，使绝缘电阻表的指针对准带有数字标记的刻度线即指示值 r，此时可调兆欧表检定装置上的读数值为 rN，可得示值与读数值之差即为电阻值示值误差。 2、数学模型 Δ r = r - rN 式中：Δr 被测绝缘电阻表示值误差 r 被测绝缘电阻表示值； rN 兆欧表检定装置读数值。 3、方差及灵敏系数 ⑴方差： u （r）=c12 u2 （r） + c22 u2 （rN） ⑵灵敏系数： c = =1 c = = -1 4、输入量的标准不确定度评定 4.1 输入量 r 的标准不确定度 u（r）的评定 输入量 r 的标准不确定度 u（r）主要是绝缘电阻表的测量不重复，可以通过连续测量得到测量列，采纳 A 类方法进行评定。兆欧表检定装置的调节细度，人员读数视差所引起的不确定度已包含在重复性条件下所得测量列的分散中，故在此不另作分析。 对一台绝缘电阻，选择 10MΩ 电阻值，进行 10 次连续测量，得到测量列（每次测量均重新接线，且预先将兆欧表检定装置置于零位）数值如下：单位（MΩ） 10.2 、 10.1 、 10.2 、 10.1、 10.3 、10.1、 10.2 、 10.1 、 10.3、 10.3 = =10.19（MΩ） 单次实验标准差 s= = 0.088MΩ 故 u（r）= s =0.088MΩ，其自由度 ν = n-1 = 9 4.2 输入量 rN 的不确定度 u（rN）的评定 输入量 rN 的不确定度主要由兆欧表检定装置误差引起的标准不确定度 u（rN），采纳 B 类方法进行评定。 兆欧表检定装置经上级多年传递，符合其技术指标要求。其步进盘阻值为×10 Ω 的测量盘最大允许误差为±0.5%，在测量 10 MΩ 时其允许误差限为±（0.5%×10 MΩ）=±0.05 MΩ，即半宽区间为 0.05 MΩ，在此区间内可认为均匀分布，覆盖因子 k 取 ，标准不确定度为 u（rN）= MΩ=0.029 MΩ 估量 为 10%，则自由度 ν2=...
