网线水晶头RJ45接口定义

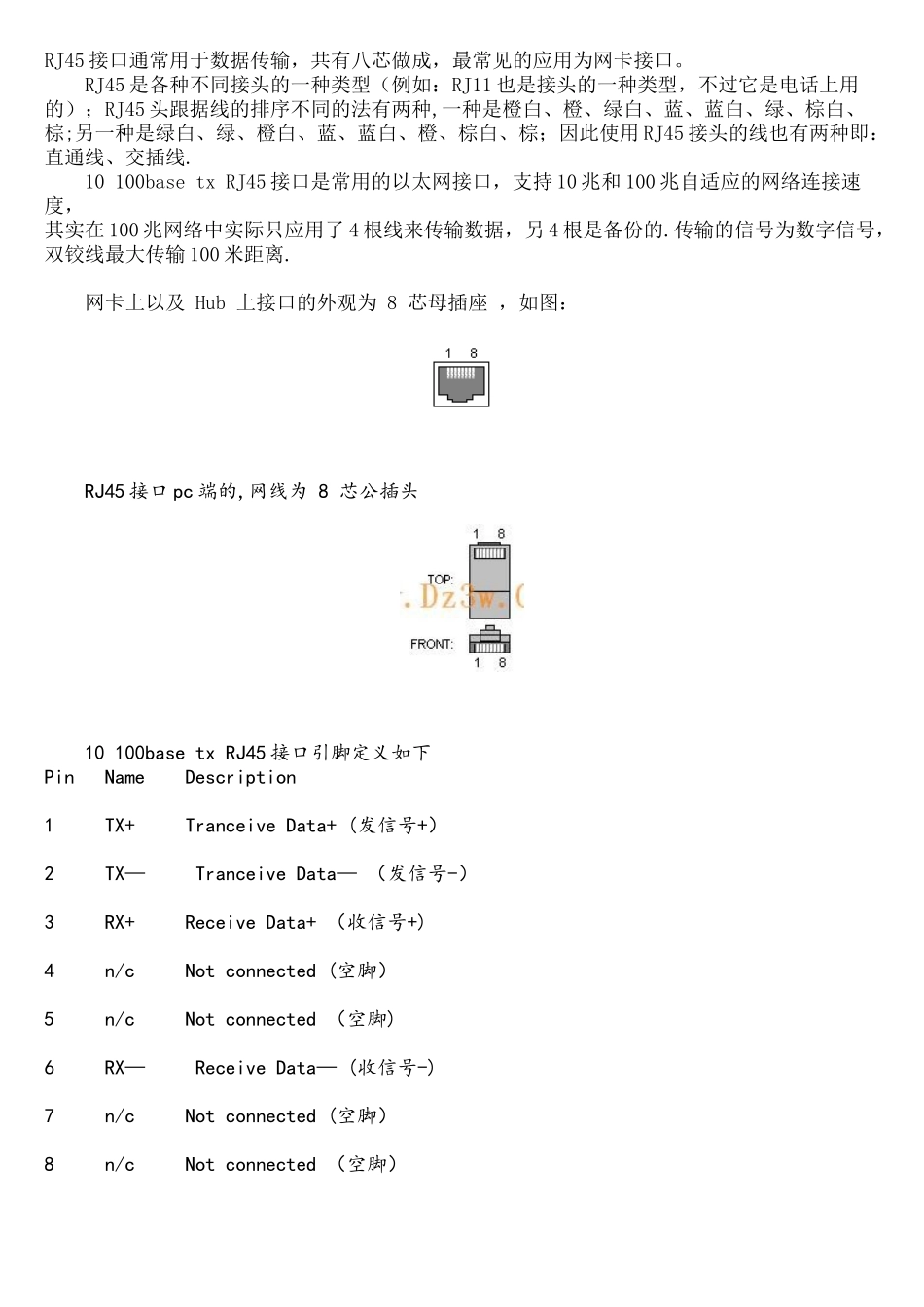

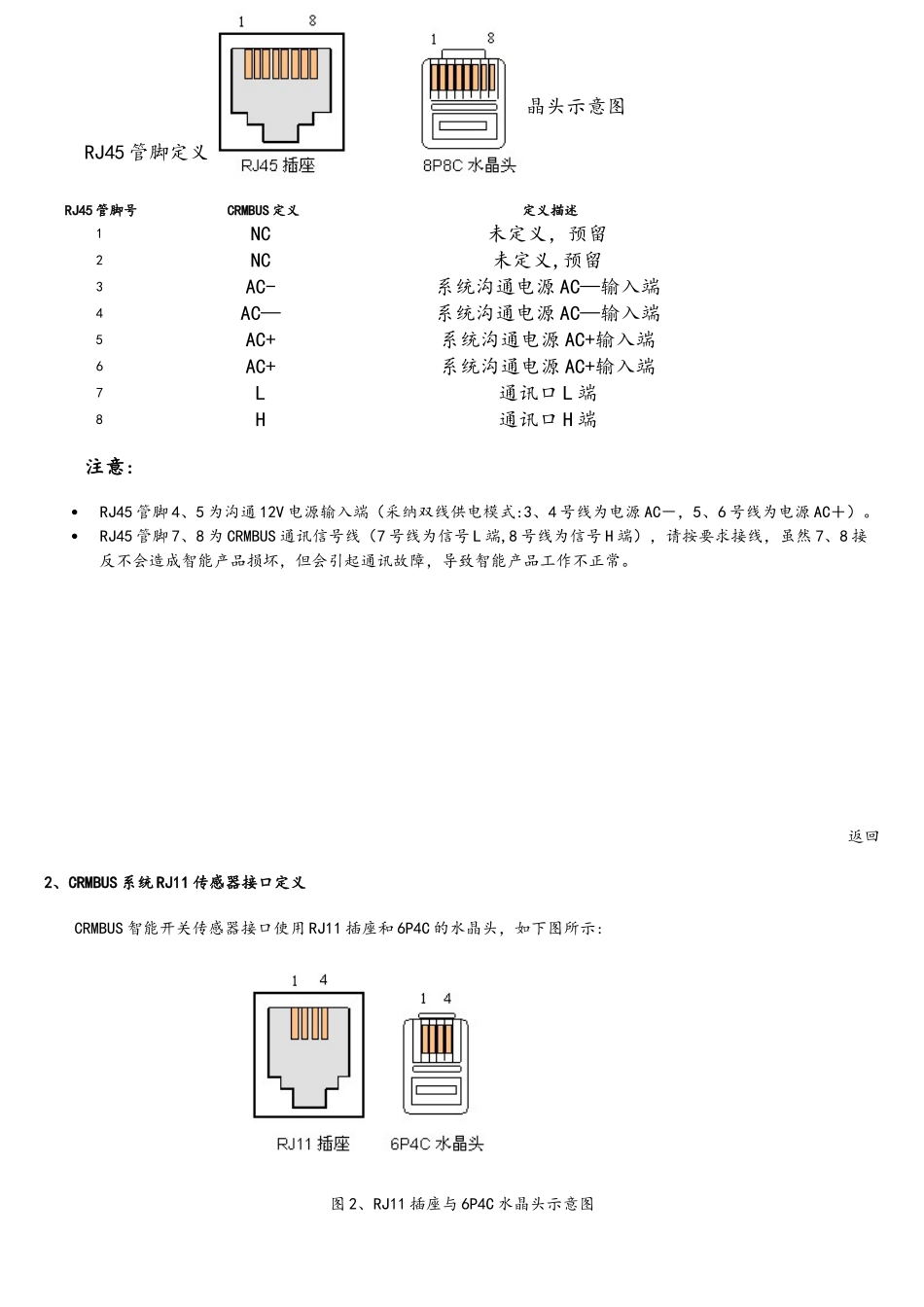

RJ45 接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。 RJ45 是各种不同接头的一种类型（例如：RJ11 也是接头的一种类型，不过它是电话上用的）；RJ45 头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用 RJ45 接头的线也有两种即：直通线、交插线. 10 100base tx RJ45 接口是常用的以太网接口，支持 10 兆和 100 兆自适应的网络连接速度，其实在 100 兆网络中实际只应用了 4 根线来传输数据，另 4 根是备份的.传输的信号为数字信号，双铰线最大传输 100 米距离. 网卡上以及 Hub 上接口的外观为 8 芯母插座 ，如图： RJ45 接口 pc 端的,网线为 8 芯公插头 10 100base tx RJ45 接口引脚定义如下Pin Name Description 1 TX+ Tranceive Data+ (发信号+） 2 TX— Tranceive Data— （发信号-） 3 RX+ Receive Data+ （收信号+) 4 n/c Not connected (空脚） 5 n/c Not connected （空脚) 6 RX— Receive Data— (收信号-) 7 n/c Not connected (空脚） 8 n/c Not connected （空脚）1、CRMBUS 系统 RJ45 总线接口定义 RJ45 插座与 8P8C 水晶头如下图所示：图 1、RJ45 插座与 8P8C 水晶头示意图 RJ45 管脚定义如下表：1NC未定义，预留2NC未定义,预留3AC- 系统沟通电源 AC—输入端 4AC— 系统沟通电源 AC—输入端 5AC+系统沟通电源 AC+输入端 6AC+系统沟通电源 AC+输入端 7L通讯口 L 端8H通讯口 H 端 注意：RJ45 管脚 4、5 为沟通 12V 电源输入端（采纳双线供电模式:3、4 号线为电源 AC－，5、6 号线为电源 AC＋）。 RJ45 管脚 7、8 为 CRMBUS 通讯信号线（7 号线为信号 L 端,8 号线为信号 H 端），请按要求接线，虽然 7、8 接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正常。 返回2、CRMBUS 系统 RJ11 传感器接口定义CRMBUS 智能开关传感器接口使用 RJ11 插座和 6P4C 的水晶头，如下图所示:图 2、RJ11 插座与 6P4C 水晶头示意图RJ45 管脚号CRMBUS 定义定义描述 RJ11 管脚定义如下表所示：RJ11 管脚号CRMBUS 定义定义描述1DC（-）外接传感器供电电源负端（－）2DC（+）外接传感器供电电源正端（+）3Signal1该端接人体感应触发信号；或门磁触发信号；或幕帘传感...
