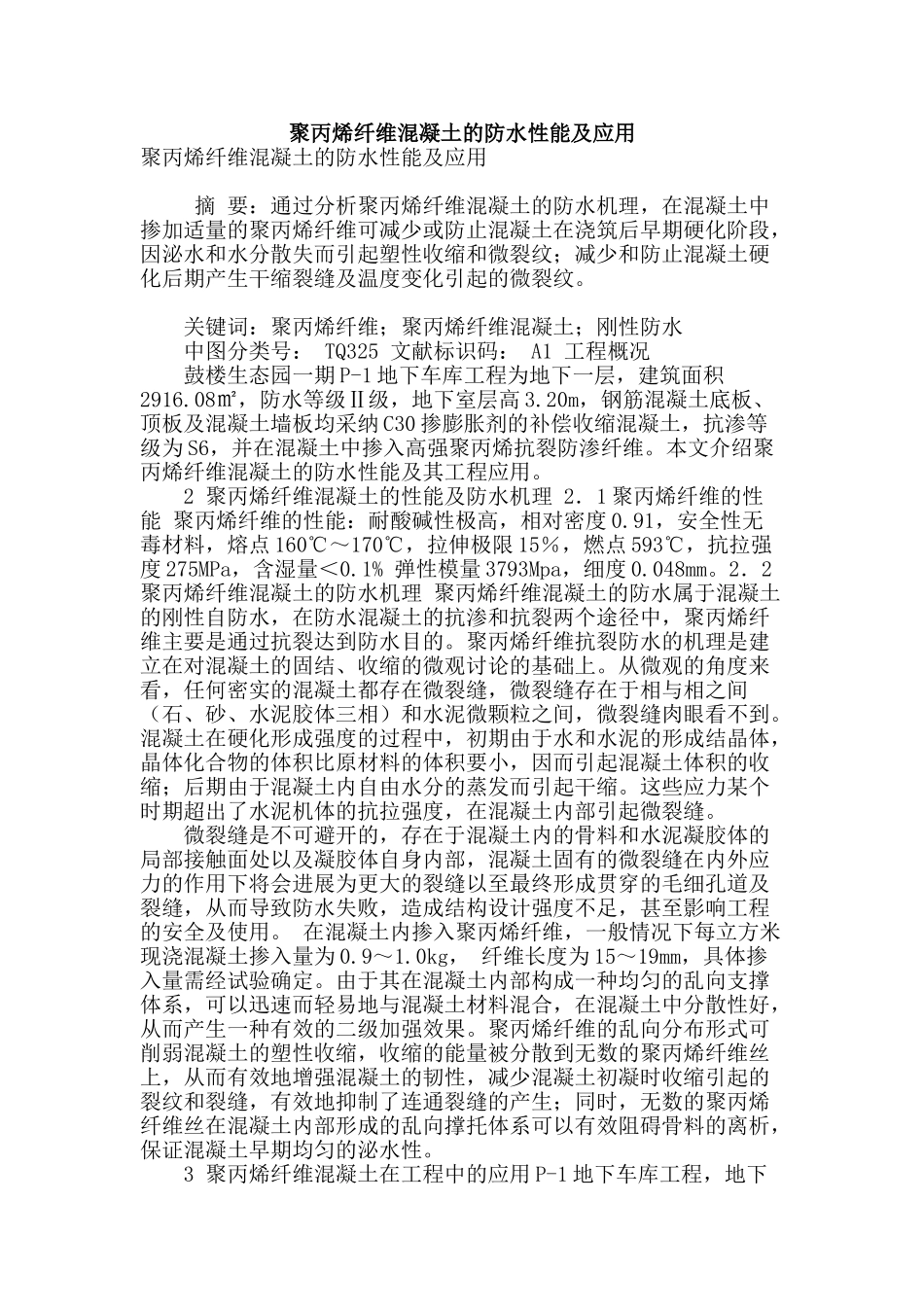

聚丙烯纤维混凝土的防水性能及应用聚丙烯纤维混凝土的防水性能及应用 摘 要：通过分析聚丙烯纤维混凝土的防水机理，在混凝土中掺加适量的聚丙烯纤维可减少或防止混凝土在浇筑后早期硬化阶段，因泌水和水分散失而引起塑性收缩和微裂纹；减少和防止混凝土硬化后期产生干缩裂缝及温度变化引起的微裂纹。 关键词：聚丙烯纤维；聚丙烯纤维混凝土；刚性防水 中图分类号： TQ325 文献标识码： A1 工程概况 鼓楼生态园一期 P-1 地下车库工程为地下一层，建筑面积2916.08㎡，防水等级Ⅱ级，地下室层高 3.20m，钢筋混凝土底板、顶板及混凝土墙板均采纳 C30 掺膨胀剂的补偿收缩混凝土，抗渗等级为 S6，并在混凝土中掺入高强聚丙烯抗裂防渗纤维。本文介绍聚丙烯纤维混凝土的防水性能及其工程应用。 2 聚丙烯纤维混凝土的性能及防水机理 2．1 聚丙烯纤维的性能 聚丙烯纤维的性能：耐酸碱性极高，相对密度 0.91，安全性无毒材料，熔点 160℃～170℃，拉伸极限 15％，燃点 593℃，抗拉强度 275MPa，含湿量＜0.1% 弹性模量 3793Mpa，细度 0.048mm。2．2聚丙烯纤维混凝土的防水机理 聚丙烯纤维混凝土的防水属于混凝土的刚性自防水，在防水混凝土的抗渗和抗裂两个途径中，聚丙烯纤维主要是通过抗裂达到防水目的。聚丙烯纤维抗裂防水的机理是建立在对混凝土的固结、收缩的微观讨论的基础上。从微观的角度来看，任何密实的混凝土都存在微裂缝，微裂缝存在于相与相之间（石、砂、水泥胶体三相）和水泥微颗粒之间，微裂缝肉眼看不到。混凝土在硬化形成强度的过程中，初期由于水和水泥的形成结晶体，晶体化合物的体积比原材料的体积要小，因而引起混凝土体积的收缩；后期由于混凝土内自由水分的蒸发而引起干缩。这些应力某个时期超出了水泥机体的抗拉强度，在混凝土内部引起微裂缝。 微裂缝是不可避开的，存在于混凝土内的骨料和水泥凝胶体的局部接触面处以及凝胶体自身内部，混凝土固有的微裂缝在内外应力的作用下将会进展为更大的裂缝以至最终形成贯穿的毛细孔道及裂缝，从而导致防水失败，造成结构设计强度不足，甚至影响工程的安全及使用。 在混凝土内掺入聚丙烯纤维，一般情况下每立方米现浇混凝土掺入量为 0.9～1.0kg， 纤维长度为 15～19mm，具体掺入量需经试验确定。由于其在混凝土内部构成一种均匀的乱向支撑体系，可以迅速而轻易地与混凝土材料混合，在混凝土中分散性好，从而产生一种有效的二级加强效果。聚丙烯纤维的乱向分...
