脚手架实施细则

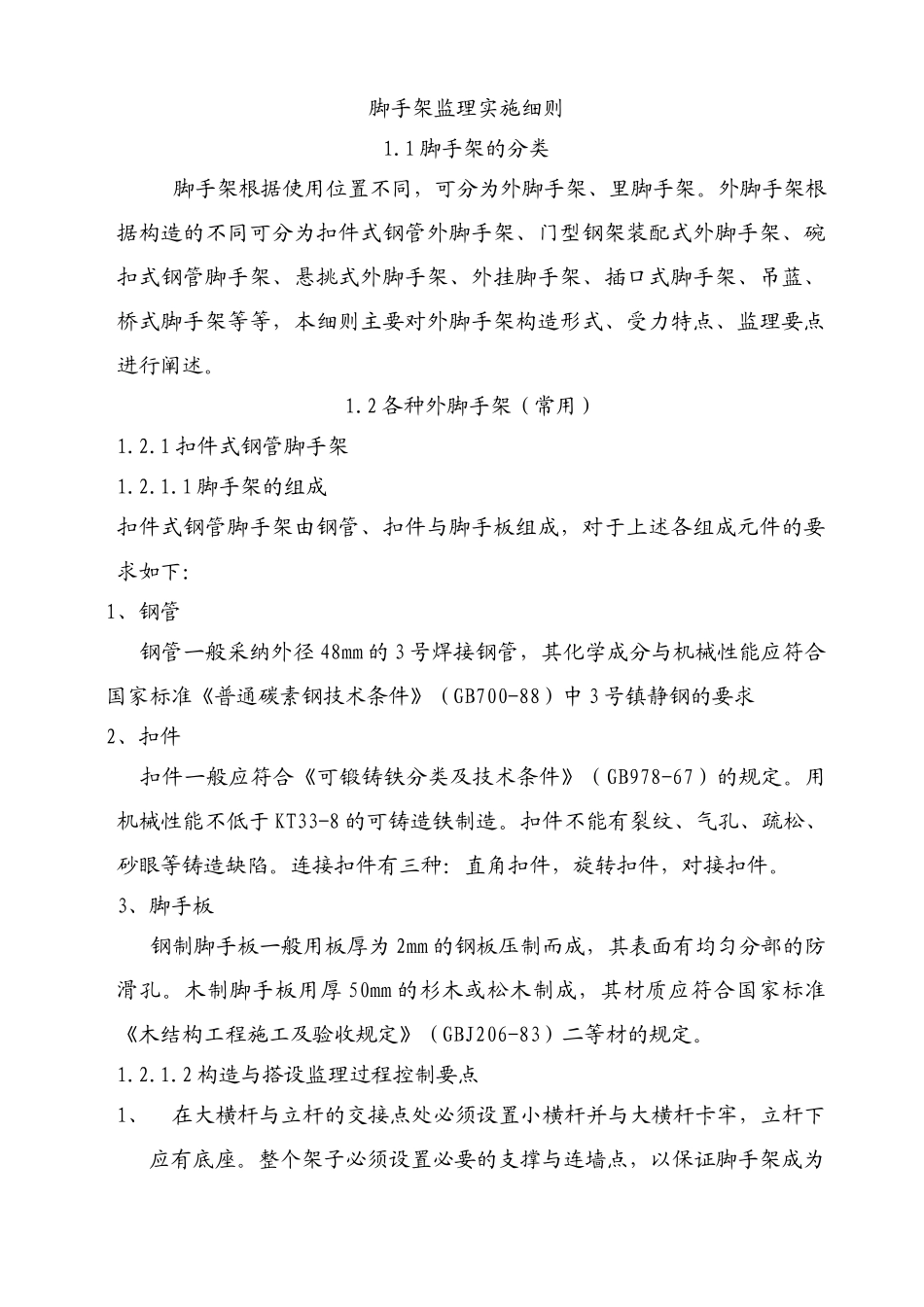

脚手架监理实施细则1.1 脚手架的分类 脚手架根据使用位置不同，可分为外脚手架、里脚手架。外脚手架根据构造的不同可分为扣件式钢管外脚手架、门型钢架装配式外脚手架、碗扣式钢管脚手架、悬挑式外脚手架、外挂脚手架、插口式脚手架、吊蓝、桥式脚手架等等，本细则主要对外脚手架构造形式、受力特点、监理要点进行阐述。1.2 各种外脚手架（常用）1.2.1 扣件式钢管脚手架1.2.1.1 脚手架的组成扣件式钢管脚手架由钢管、扣件与脚手板组成，对于上述各组成元件的要求如下：1、钢管 钢管一般采纳外径 48mm 的 3 号焊接钢管，其化学成分与机械性能应符合国家标准《普通碳素钢技术条件》（GB700-88）中 3 号镇静钢的要求2、扣件 扣件一般应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。用机械性能不低于 KT33-8 的可铸造铁制造。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。连接扣件有三种：直角扣件，旋转扣件，对接扣件。3、脚手板 钢制脚手板一般用板厚为 2mm 的钢板压制而成，其表面有均匀分部的防滑孔。木制脚手板用厚 50mm 的杉木或松木制成，其材质应符合国家标准《木结构工程施工及验收规定》（GBJ206-83）二等材的规定。1.2.1.2 构造与搭设监理过程控制要点1、在大横杆与立杆的交接点处必须设置小横杆并与大横杆卡牢，立杆下应有底座。整个架子必须设置必要的支撑与连墙点，以保证脚手架成为一个稳固的总体。2、外脚手架的搭设，一般应沿建筑物周围封闭，如若不能封闭，应设置必要的横向支撑，端部加强设置连墙点。3、高度超过 20m 的脚手架，禁止使用单排脚手架。4、脚手架基础必须分层夯实平整，同时每根立杆底部应装钢底座并垫上厚度大于 50mm 的木板，木板面积不小于 0.15m2，立杆底部加扫地杆（离地面很近的纵横向水平杆），扫地杆下部垫塞木块。5、搭设参数高度 H≤25m 的双排脚手架搭设参数立杆横距m脚手架用途脚手架与主体结构连接点竖向间距 H≤4.0m脚手架与主体结构连接点竖向间距 H≤6.0m步距 m立杆纵距 m步距 m立杆纵距 m1.05混凝土框架或砌筑装 饰≤2.0≤2.0≤1.8≤2.0≤1.5≤1.8≤1.5≤1.81.25混凝土框架或砌筑装 饰≤2.0≤1.8≤1.5≤2.0≤1.8≤1.5≤1.5≤2.01.55混凝土框架或砌筑装 饰≤1.8≤1.8≤1.5≤1.8≤1.5≤1.5≤1.5≤1.8备注：搭设高度 25m＜H≤50m 的双排脚手架，由顶部向下 25 米处以下部分的内外排立杆可采纳两根钢管，双管部分不得低于 5-6 米，必须保证双管共同...
