脚手架工程技术交底

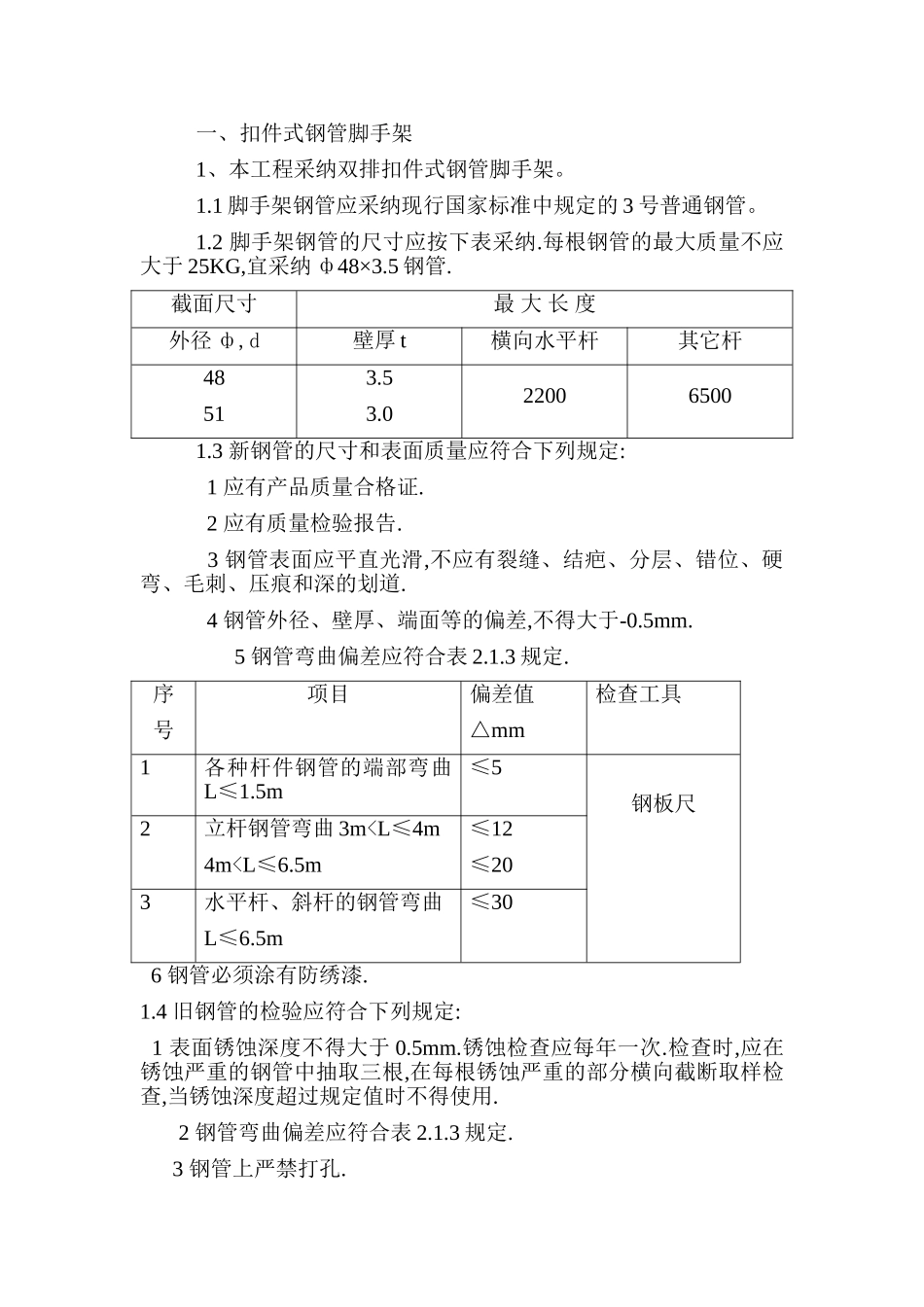

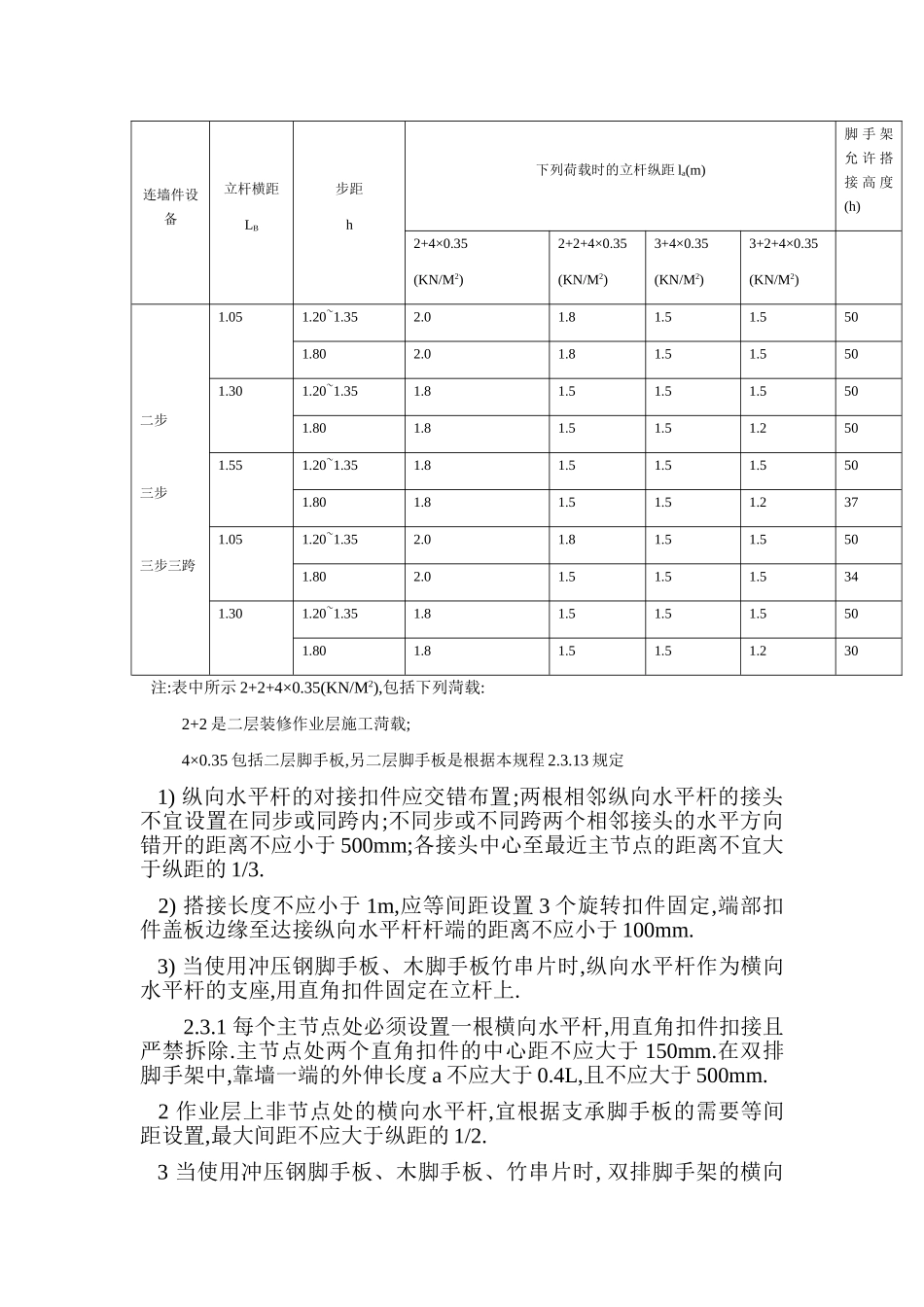

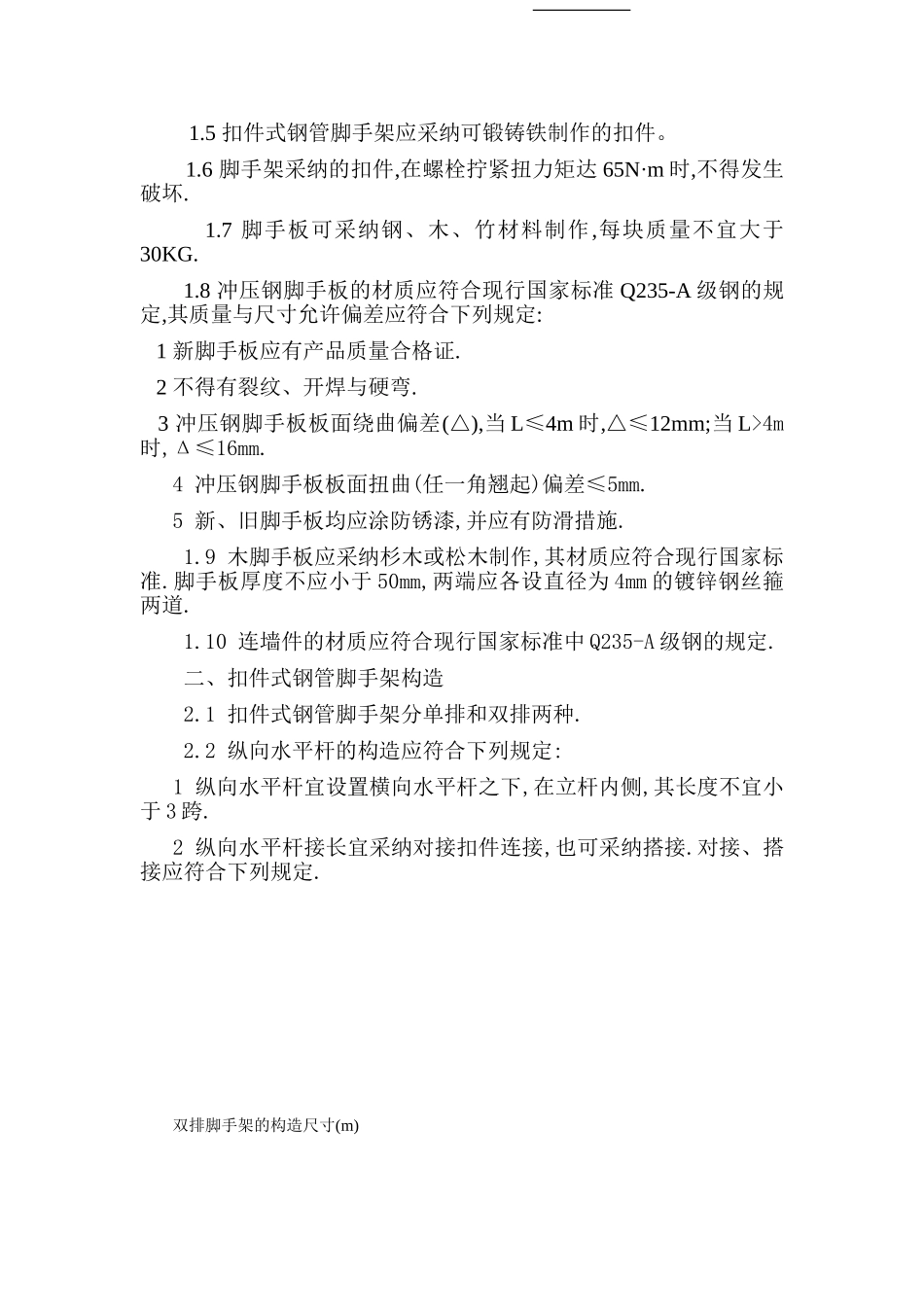

一、扣件式钢管脚手架1、本工程采纳双排扣件式钢管脚手架。1.1 脚手架钢管应采纳现行国家标准中规定的 3 号普通钢管。1.2 脚手架钢管的尺寸应按下表采纳.每根钢管的最大质量不应大于 25KG,宜采纳 ф48×3.5 钢管.截面尺寸最 大 长 度外径 ф,d壁厚 t横向水平杆其它杆48513.53.0220065001.3 新钢管的尺寸和表面质量应符合下列规定: 1 应有产品质量合格证. 2 应有质量检验报告. 3 钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道. 4 钢管外径、壁厚、端面等的偏差,不得大于-0.5mm. 5 钢管弯曲偏差应符合表 2.1.3 规定.序号项目偏差值△mm检查工具1各种杆件钢管的端部弯曲L≤1.5m≤5钢板尺2立杆钢管弯曲 3m4m时,Δ≤16mm. 4 冲压钢脚手板板面扭曲(任一角翘起)偏差≤5mm. 5 新、旧脚手板均应涂防锈漆,并应有防滑措施.1.9 木脚手板应采纳杉木或松木制作,其材质应符合现行国家标准.脚手板厚度不应小于 50mm,两端应各设直径为 4mm 的镀锌钢丝箍两道.1.10 连墙件的材质应符合现行国家标准中 Q235-A 级钢的规定. 二、扣件式钢管脚手架构造2.1 扣件式钢管脚手架分单排和双排两种.2.2 纵向水平杆的构造应符合下列规定: 1 纵向水平杆宜设置横向水平杆之下,在立杆内侧,其长度不宜小于 3 跨. 2 纵向水平杆接长宜采纳对接扣件连接,也可采纳搭接.对接、搭接应符合下列规定. 双排脚手架的构造尺寸(m)连墙件设备立杆横距LB步距h下列荷载时的立杆纵距 la(m)脚 手 架允 许 搭接 高 度(h)2+4×0.35(KN/M2)2+...
