脚手架搭设方法

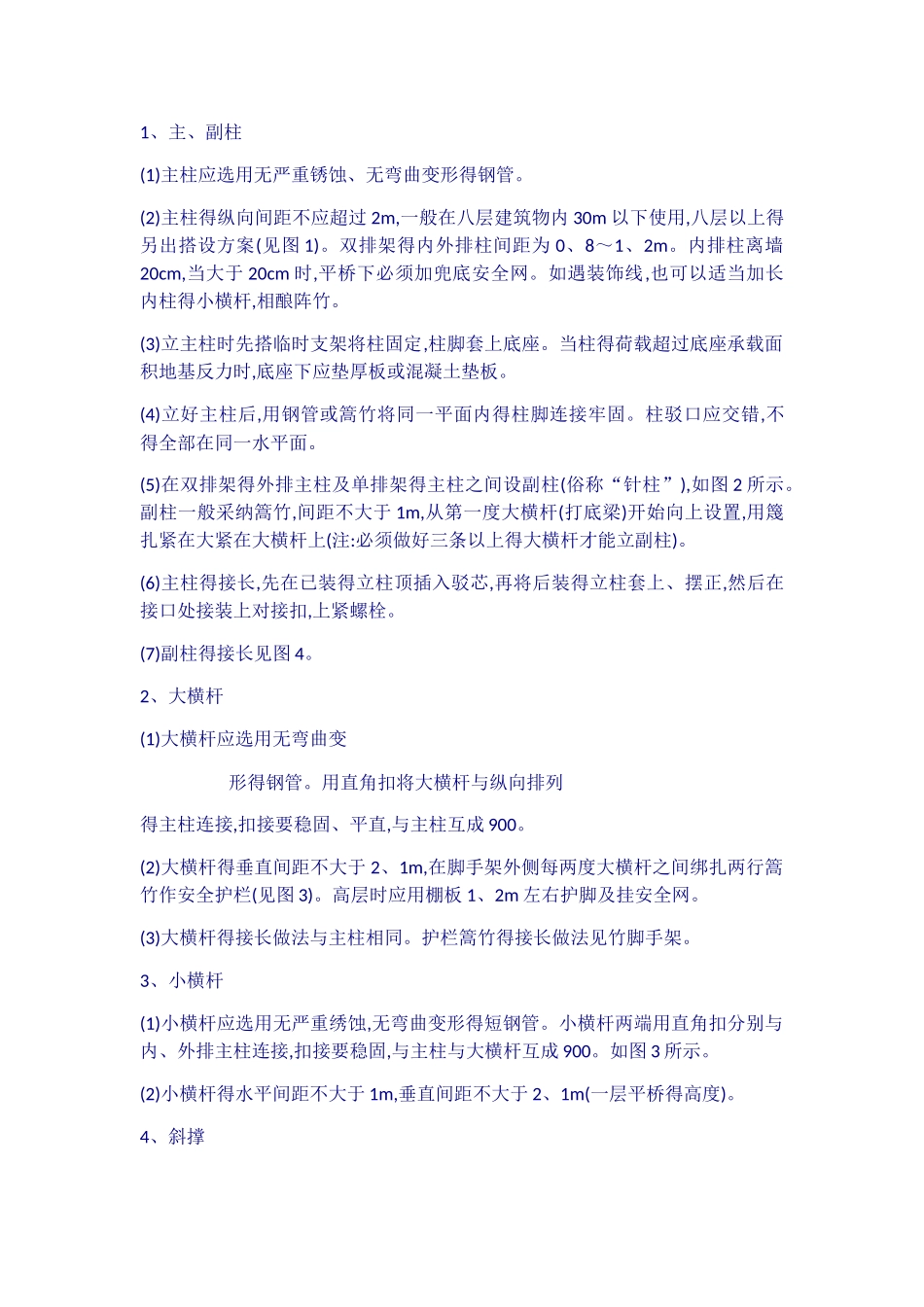

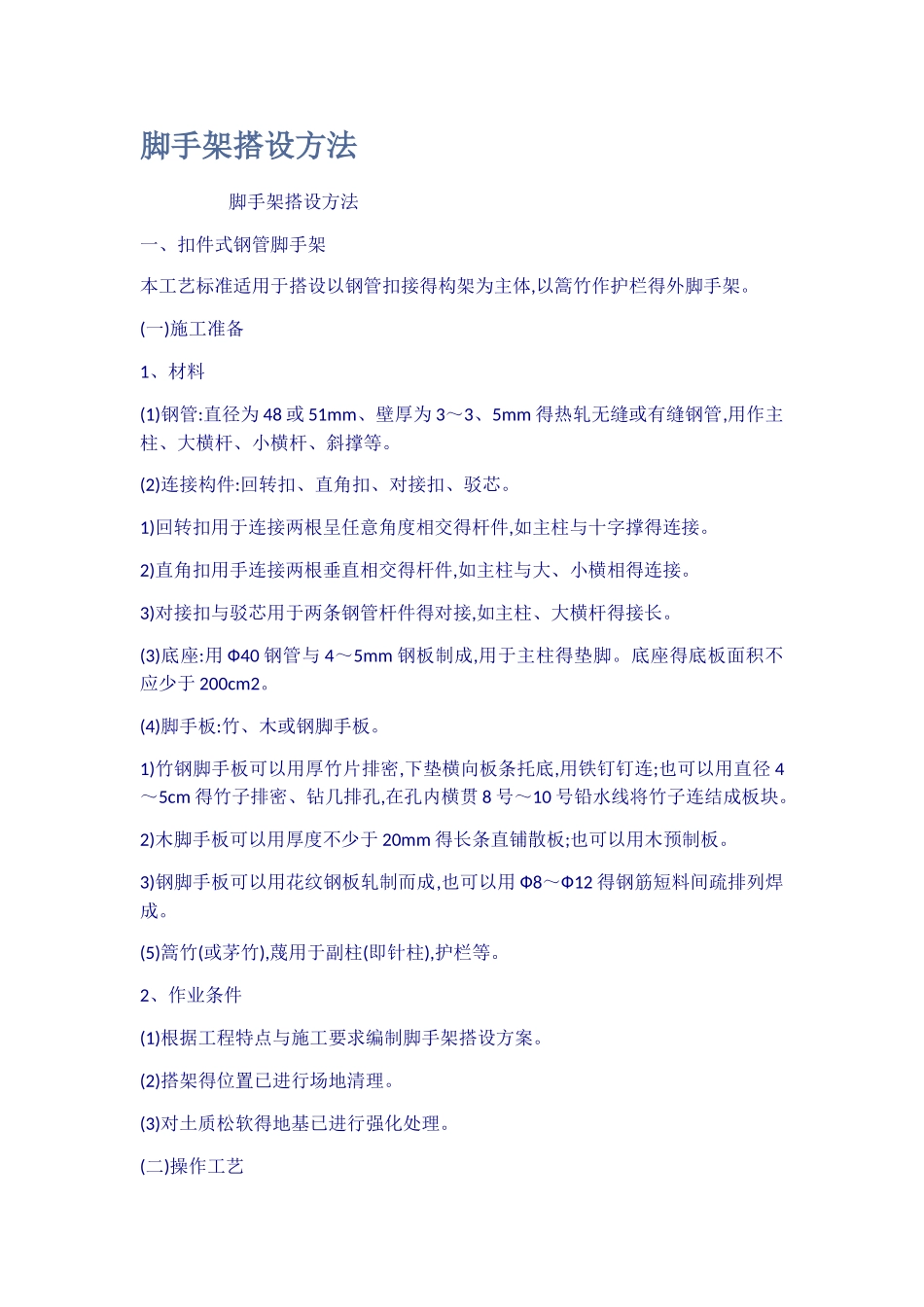

脚手架搭设方法 脚手架搭设方法一、扣件式钢管脚手架本工艺标准适用于搭设以钢管扣接得构架为主体,以篙竹作护栏得外脚手架。(一)施工准备1、材料(1)钢管:直径为 48 或 51mm、壁厚为 3～3、5mm 得热轧无缝或有缝钢管,用作主柱、大横杆、小横杆、斜撑等。(2)连接构件:回转扣、直角扣、对接扣、驳芯。1)回转扣用于连接两根呈任意角度相交得杆件,如主柱与十字撑得连接。2)直角扣用手连接两根垂直相交得杆件,如主柱与大、小横相得连接。3)对接扣与驳芯用于两条钢管杆件得对接,如主柱、大横杆得接长。(3)底座:用 Ф40 钢管与 4～5mm 钢板制成,用于主柱得垫脚。底座得底板面积不应少于 200cm2。(4)脚手板:竹、木或钢脚手板。1)竹钢脚手板可以用厚竹片排密,下垫横向板条托底,用铁钉钉连;也可以用直径 4～5cm 得竹子排密、钻几排孔,在孔内横贯 8 号～10 号铅水线将竹子连结成板块。2)木脚手板可以用厚度不少于 20mm 得长条直铺散板;也可以用木预制板。3)钢脚手板可以用花纹钢板轧制而成,也可以用 Ф8～Ф12 得钢筋短料间疏排列焊成。(5)篙竹(或茅竹),蔑用于副柱(即针柱),护栏等。2、作业条件(1)根据工程特点与施工要求编制脚手架搭设方案。(2)搭架得位置已进行场地清理。(3)对土质松软得地基已进行强化处理。(二)操作工艺1、主、副柱(1)主柱应选用无严重锈蚀、无弯曲变形得钢管。(2)主柱得纵向间距不应超过 2m,一般在八层建筑物内 30m 以下使用,八层以上得另出搭设方案(见图 1)。双排架得内外排柱间距为 0、8～1、2m。内排柱离墙20cm,当大于 20cm 时,平桥下必须加兜底安全网。如遇装饰线,也可以适当加长内柱得小横杆,相酿阵竹。(3)立主柱时先搭临时支架将柱固定,柱脚套上底座。当柱得荷载超过底座承载面积地基反力时,底座下应垫厚板或混凝土垫板。(4)立好主柱后,用钢管或篙竹将同一平面内得柱脚连接牢固。柱驳口应交错,不得全部在同一水平面。(5)在双排架得外排主柱及单排架得主柱之间设副柱(俗称“针柱”),如图 2 所示。副柱一般采纳篙竹,间距不大于 1m,从第一度大横杆(打底梁)开始向上设置,用篾扎紧在大紧在大横杆上(注:必须做好三条以上得大横杆才能立副柱)。(6)主柱得接长,先在已装得立柱顶插入驳芯,再将后装得立柱套上、摆正,然后在接口处接装上对接扣,上紧螺栓。(7)副柱得接长见图 4。2、大横杆(1)大横杆应选用无弯曲变 形得钢管。用直角扣将大横杆与纵向排列得主柱连接,扣接要稳固、平直,与主柱互成 900。(2)大横杆...
