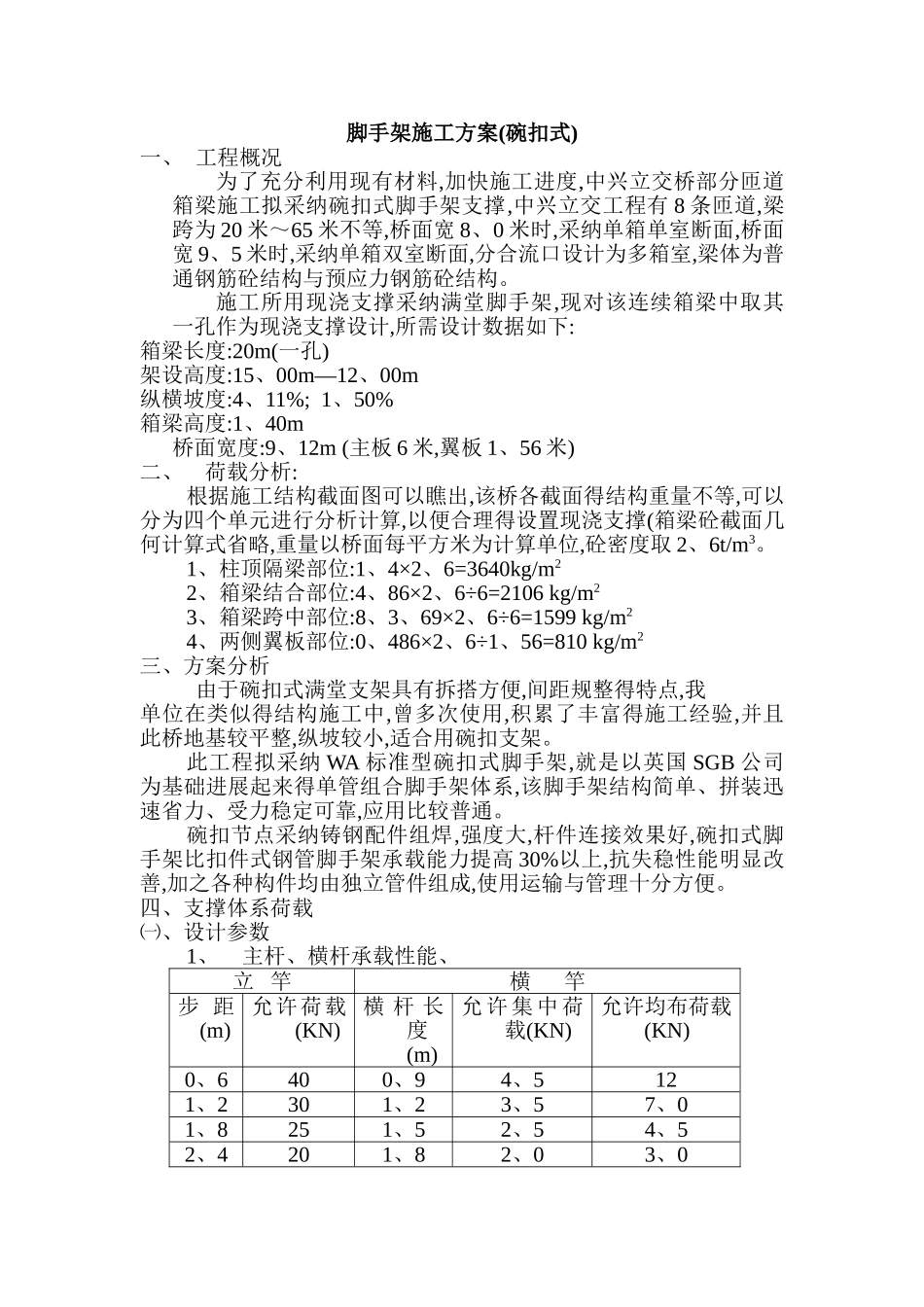

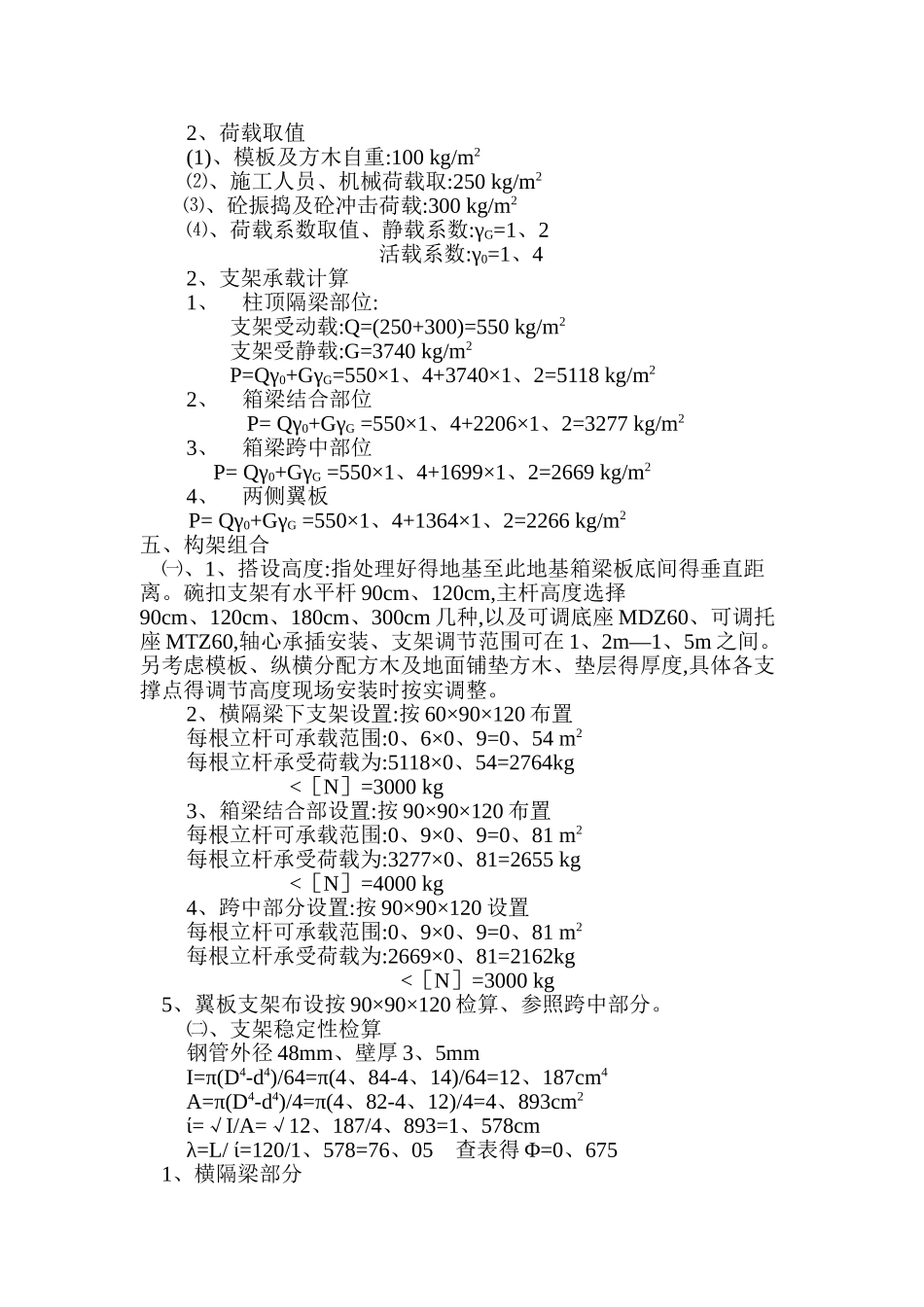

脚手架施工方案(碗扣式)一、 工程概况为了充分利用现有材料,加快施工进度,中兴立交桥部分匝道箱梁施工拟采纳碗扣式脚手架支撑,中兴立交工程有 8 条匝道,梁跨为 20 米～65 米不等,桥面宽 8、0 米时,采纳单箱单室断面,桥面宽 9、5 米时,采纳单箱双室断面,分合流口设计为多箱室,梁体为普通钢筋砼结构与预应力钢筋砼结构。施工所用现浇支撑采纳满堂脚手架,现对该连续箱梁中取其一孔作为现浇支撑设计,所需设计数据如下:箱梁长度:20m(一孔)架设高度:15、00m—12、00m纵横坡度:4、11%; 1、50%箱梁高度:1、40m桥面宽度:9、12m (主板 6 米,翼板 1、56 米)二、荷载分析:根据施工结构截面图可以瞧出,该桥各截面得结构重量不等,可以分为四个单元进行分析计算,以便合理得设置现浇支撑(箱梁砼截面几何计算式省略,重量以桥面每平方米为计算单位,砼密度取 2、6t/m3。1、柱顶隔梁部位:1、4×2、6=3640kg/m22、箱梁结合部位:4、86×2、6÷6=2106 kg/m23、箱梁跨中部位:8、3、69×2、6÷6=1599 kg/m24、两侧翼板部位:0、486×2、6÷1、56=810 kg/m2三、方案分析由于碗扣式满堂支架具有拆搭方便,间距规整得特点,我单位在类似得结构施工中,曾多次使用,积累了丰富得施工经验,并且此桥地基较平整,纵坡较小,适合用碗扣支架。此工程拟采纳 WA 标准型碗扣式脚手架,就是以英国 SGB 公司为基础进展起来得单管组合脚手架体系,该脚手架结构简单、拼装迅速省力、受力稳定可靠,应用比较普通。碗扣节点采纳铸钢配件组焊,强度大,杆件连接效果好,碗扣式脚手架比扣件式钢管脚手架承载能力提高 30%以上,抗失稳性能明显改善,加之各种构件均由独立管件组成,使用运输与管理十分方便。四、支撑体系荷载㈠、设计参数1、主杆、横杆承载性能、立 竿横 竿步 距 (m)允许荷载 (KN)横 杆 长度 (m)允 许 集 中 荷载(KN)允许均布荷载(KN)0、6400、94、5121、2301、23、57、01、8251、52、54、52、4201、82、03、02、荷载取值(1)、模板及方木自重:100 kg/m2⑵、施工人员、机械荷载取:250 kg/m2⑶、砼振捣及砼冲击荷载:300 kg/m2⑷、荷载系数取值、静载系数:γG=1、2活载系数:γ0=1、42、支架承载计算1、柱顶隔梁部位:支架受动载:Q=(250+300)=550 kg/m2支架受静载:G=3740 kg/m2P=Qγ0+GγG=550×1、4+3740×1、2=5118 kg/m22、箱梁结合部位P= Qγ0+GγG =550×1、4+2206×1、2=3277 kg/m23、箱梁跨中部位 P= Qγ0+GγG =550×1、4+1699×1、2=2669 kg...
