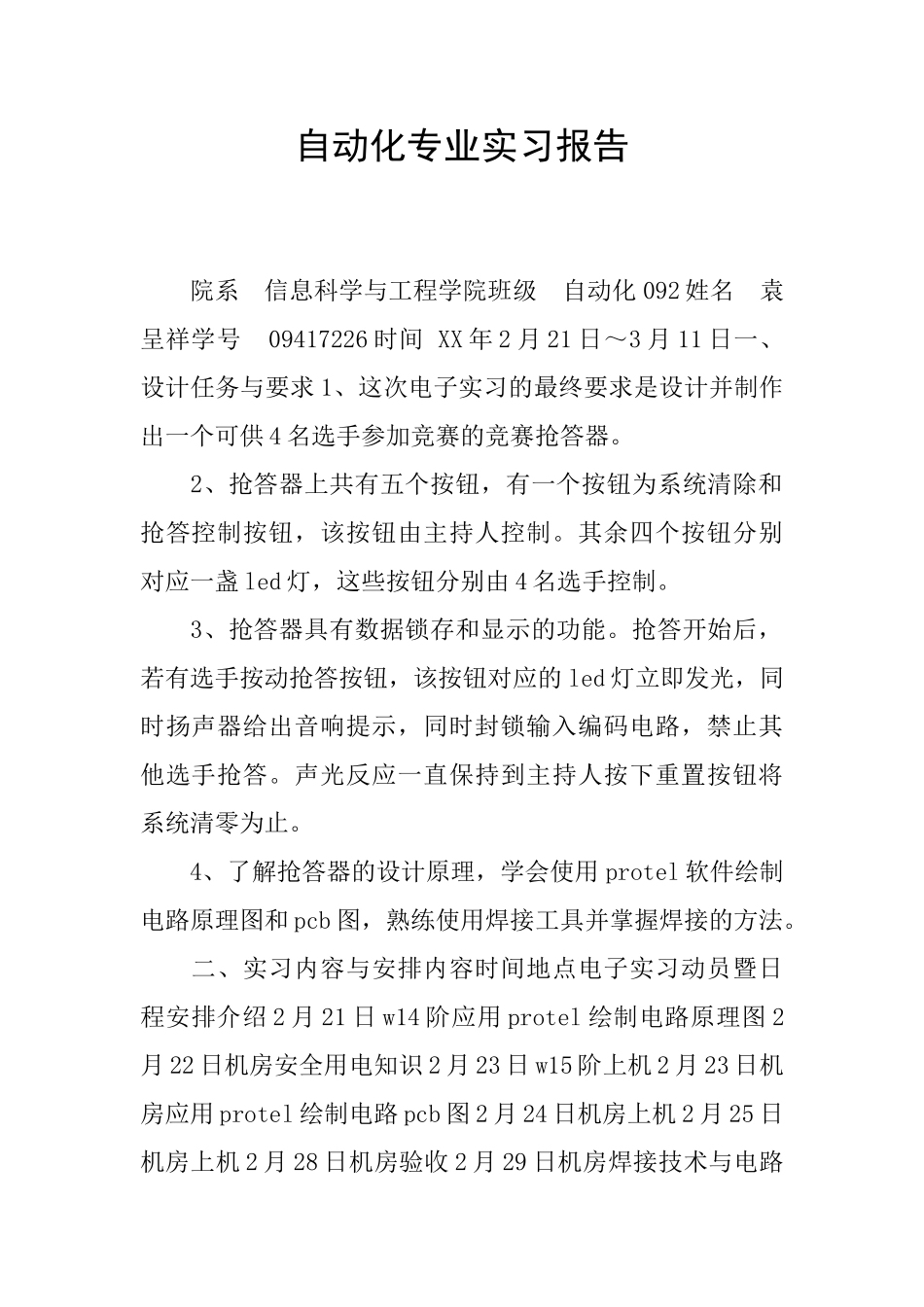

自动化专业实习报告

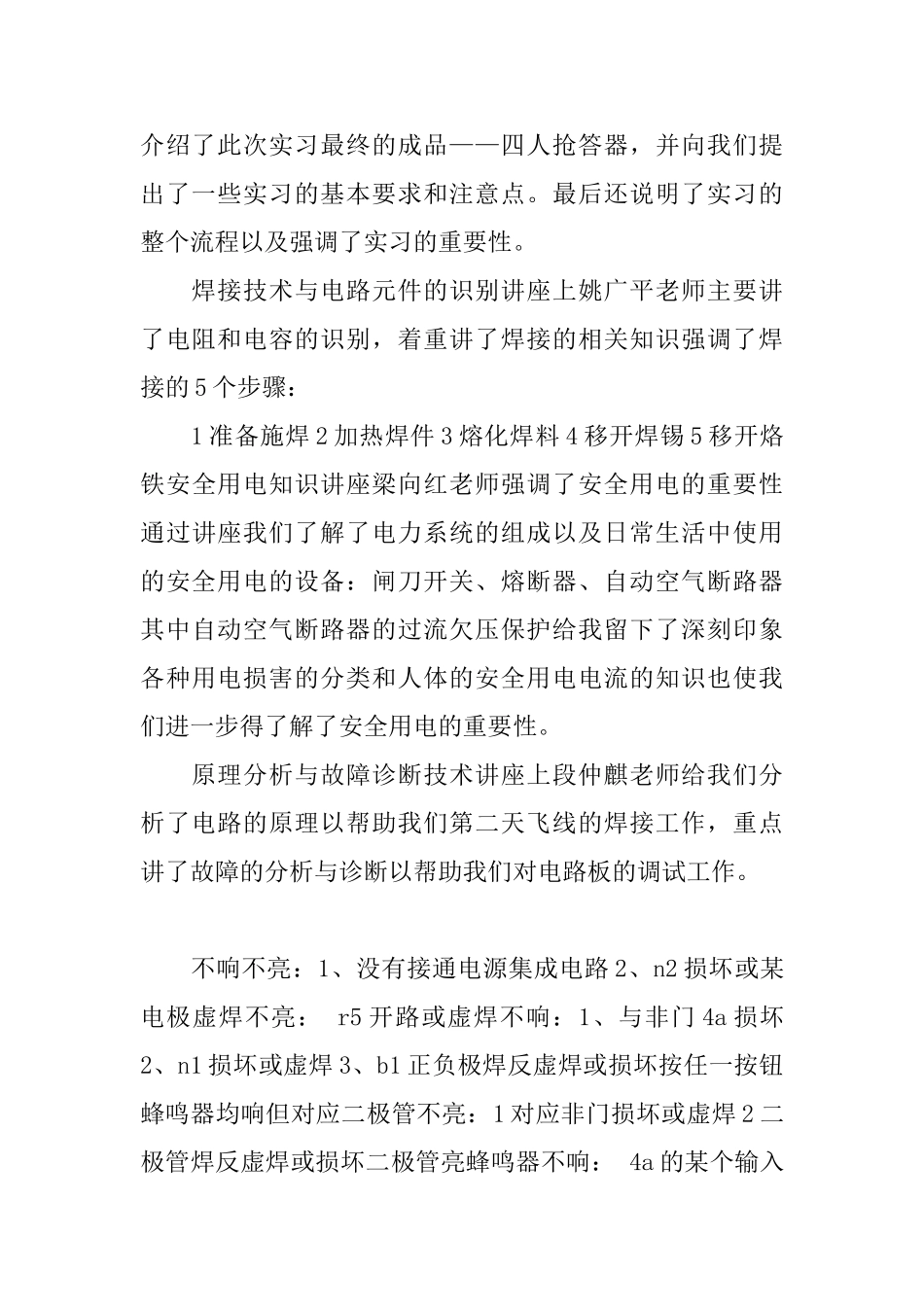

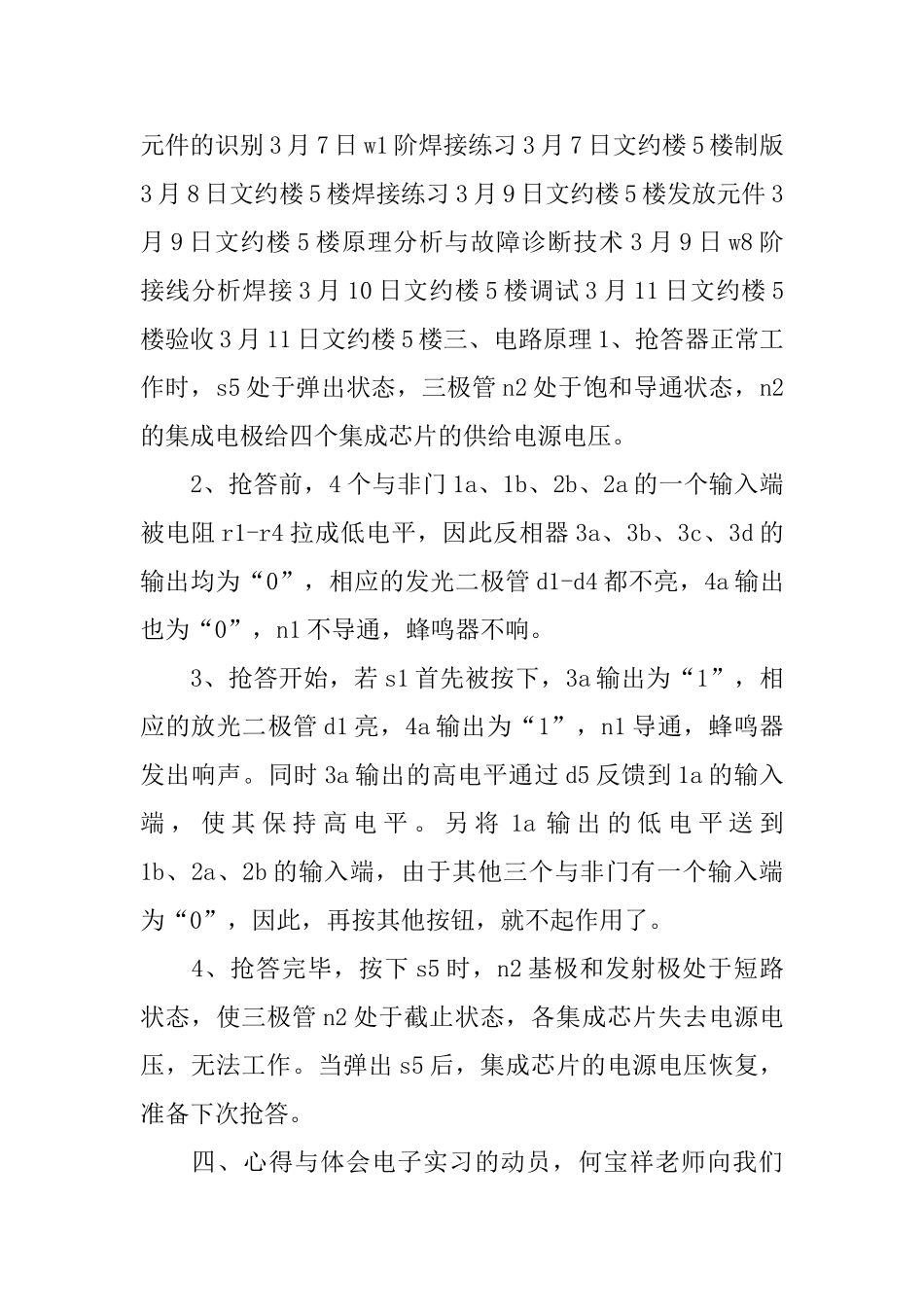

自动化专业实习报告 院系 信息科学与工程学院班级 自动化 092 姓名 袁呈祥学号 09417226 时间 XX 年 2 月 21 日～3 月 11 日一、设计任务与要求 1、这次电子实习的最终要求是设计并制作出一个可供 4 名选手参加竞赛的竞赛抢答器。 2、抢答器上共有五个按钮，有一个按钮为系统清除和抢答控制按钮，该按钮由主持人控制。其余四个按钮分别对应一盏 led 灯，这些按钮分别由 4 名选手控制。 3、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该按钮对应的 led 灯立即发光，同时扬声器给出音响提示，同时封锁输入编码电路，禁止其他选手抢答。声光反应一直保持到主持人按下重置按钮将系统清零为止。 4、了解抢答器的设计原理，学会使用 protel 软件绘制电路原理图和 pcb 图，熟练使用焊接工具并掌握焊接的方法。 二、实习内容与安排内容时间地点电子实习动员暨日程安排介绍 2 月 21 日 w14 阶应用 protel 绘制电路原理图 2月 22 日机房安全用电知识 2 月 23 日 w15 阶上机 2 月 23 日机房应用 protel 绘制电路 pcb 图 2 月 24 日机房上机 2 月 25 日机房上机 2 月 28 日机房验收 2 月 29 日机房焊接技术与电路元件的识别 3 月 7 日 w1 阶焊接练习 3 月 7 日文约楼 5 楼制版3 月 8 日文约楼 5 楼焊接练习 3 月 9 日文约楼 5 楼发放元件 3月 9 日文约楼 5 楼原理分析与故障诊断技术 3 月 9 日 w8 阶接线分析焊接 3 月 10 日文约楼 5 楼调试 3 月 11 日文约楼 5楼验收 3 月 11 日文约楼 5 楼三、电路原理 1、抢答器正常工作时，s5 处于弹出状态，三极管 n2 处于饱和导通状态，n2的集成电极给四个集成芯片的供给电源电压。 2、抢答前，4 个与非门 1a、1b、2b、2a 的一个输入端被电阻 r1-r4 拉成低电平，因此反相器 3a、3b、3c、3d 的输出均为“0”，相应的发光二极管 d1-d4 都不亮，4a 输出也为“0”，n1 不导通，蜂鸣器不响。 3、抢答开始，若 s1 首先被按下，3a 输出为“1”，相应的放光二极管 d1 亮，4a 输出为“1”，n1 导通，蜂鸣器发出响声。同时 3a 输出的高电平通过 d5 反馈到 1a 的输入端 ， 使 其 保 持 高 电 平 。 另 将 1a 输 出 的 低 电 平 送 到1b、2a、2b 的输入端，由于其他三个与非门有一个输入端为“0”，因此，再按其他按...
