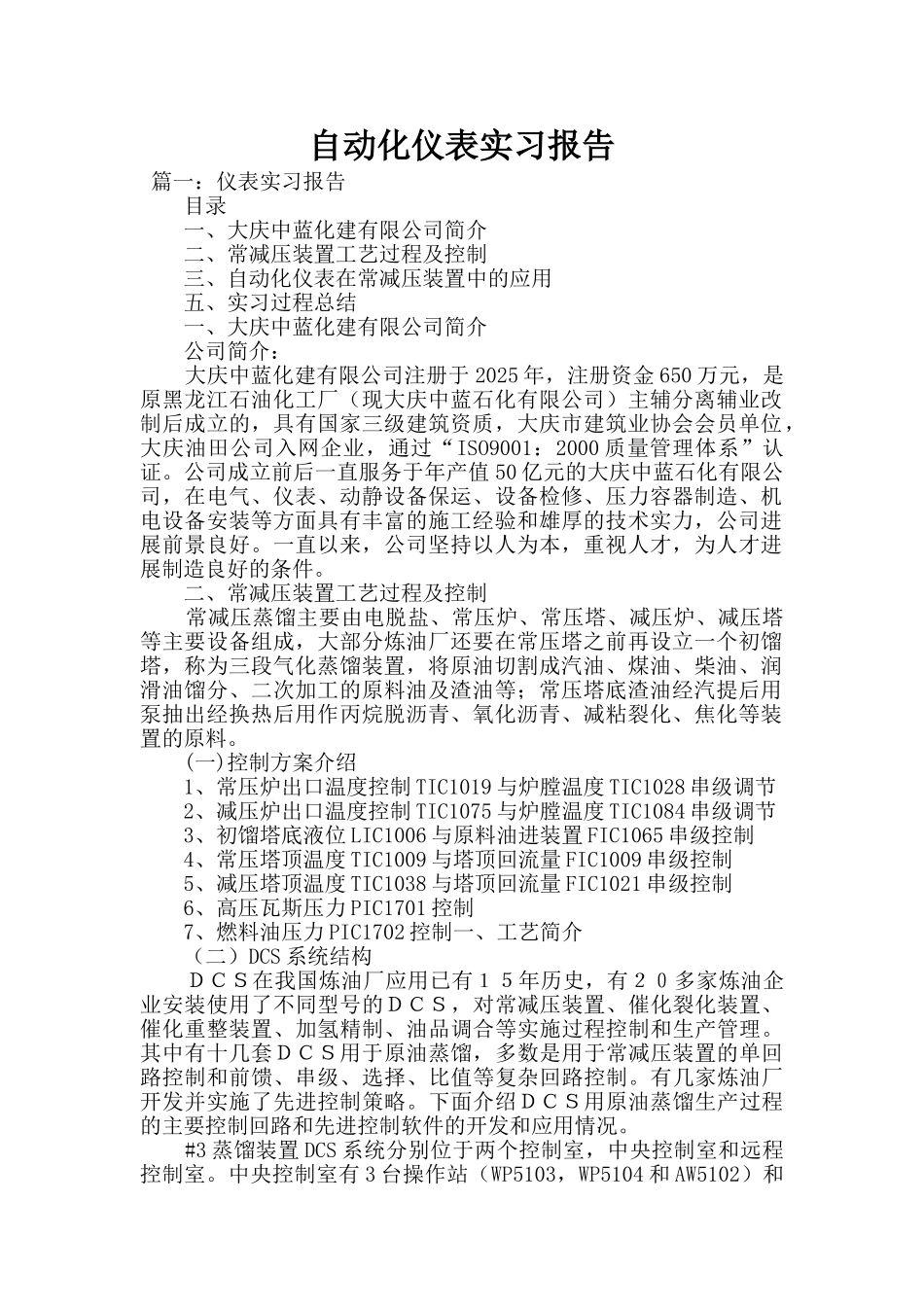

自动化仪表实习报告 篇一：仪表实习报告 目录 一、大庆中蓝化建有限公司简介 二、常减压装置工艺过程及控制 三、自动化仪表在常减压装置中的应用 五、实习过程总结 一、大庆中蓝化建有限公司简介 公司简介： 大庆中蓝化建有限公司注册于 2025 年，注册资金 650 万元，是原黑龙江石油化工厂（现大庆中蓝石化有限公司）主辅分离辅业改制后成立的，具有国家三级建筑资质，大庆市建筑业协会会员单位，大庆油田公司入网企业，通过“ISO9001：2000 质量管理体系”认证。公司成立前后一直服务于年产值 50 亿元的大庆中蓝石化有限公司，在电气、仪表、动静设备保运、设备检修、压力容器制造、机电设备安装等方面具有丰富的施工经验和雄厚的技术实力，公司进展前景良好。一直以来，公司坚持以人为本，重视人才，为人才进展制造良好的条件。 二、常减压装置工艺过程及控制 常减压蒸馏主要由电脱盐、常压炉、常压塔、减压炉、减压塔等主要设备组成，大部分炼油厂还要在常压塔之前再设立一个初馏塔，称为三段气化蒸馏装置，将原油切割成汽油、煤油、柴油、润滑油馏分、二次加工的原料油及渣油等；常压塔底渣油经汽提后用泵抽出经换热后用作丙烷脱沥青、氧化沥青、减粘裂化、焦化等装置的原料。 (一)控制方案介绍 1、常压炉出口温度控制 TIC1019 与炉膛温度 TIC1028 串级调节 2、减压炉出口温度控制 TIC1075 与炉膛温度 TIC1084 串级调节 3、初馏塔底液位 LIC1006 与原料油进装置 FIC1065 串级控制 4、常压塔顶温度 TIC1009 与塔顶回流量 FIC1009 串级控制 5、减压塔顶温度 TIC1038 与塔顶回流量 FIC1021 串级控制 6、高压瓦斯压力 PIC1701 控制 7、燃料油压力 PIC1702 控制一、工艺简介 （二）DCS 系统结构 ＤＣＳ在我国炼油厂应用已有１５年历史，有２０多家炼油企业安装使用了不同型号的ＤＣＳ，对常减压装置、催化裂化装置、催化重整装置、加氢精制、油品调合等实施过程控制和生产管理。其中有十几套ＤＣＳ用于原油蒸馏，多数是用于常减压装置的单回路控制和前馈、串级、选择、比值等复杂回路控制。有几家炼油厂开发并实施了先进控制策略。下面介绍ＤＣＳ用原油蒸馏生产过程的主要控制回路和先进控制软件的开发和应用情况。 #3 蒸馏装置 DCS 系统分别位于两个控制室，中央控制室和远程控制室。中央控制室有 3 台操作站（WP5103，WP5104 和 AW5102）和连接报警和报表打印机的通信处理机（COMP...
