自动化仪表工程施工组织设计VIP专享

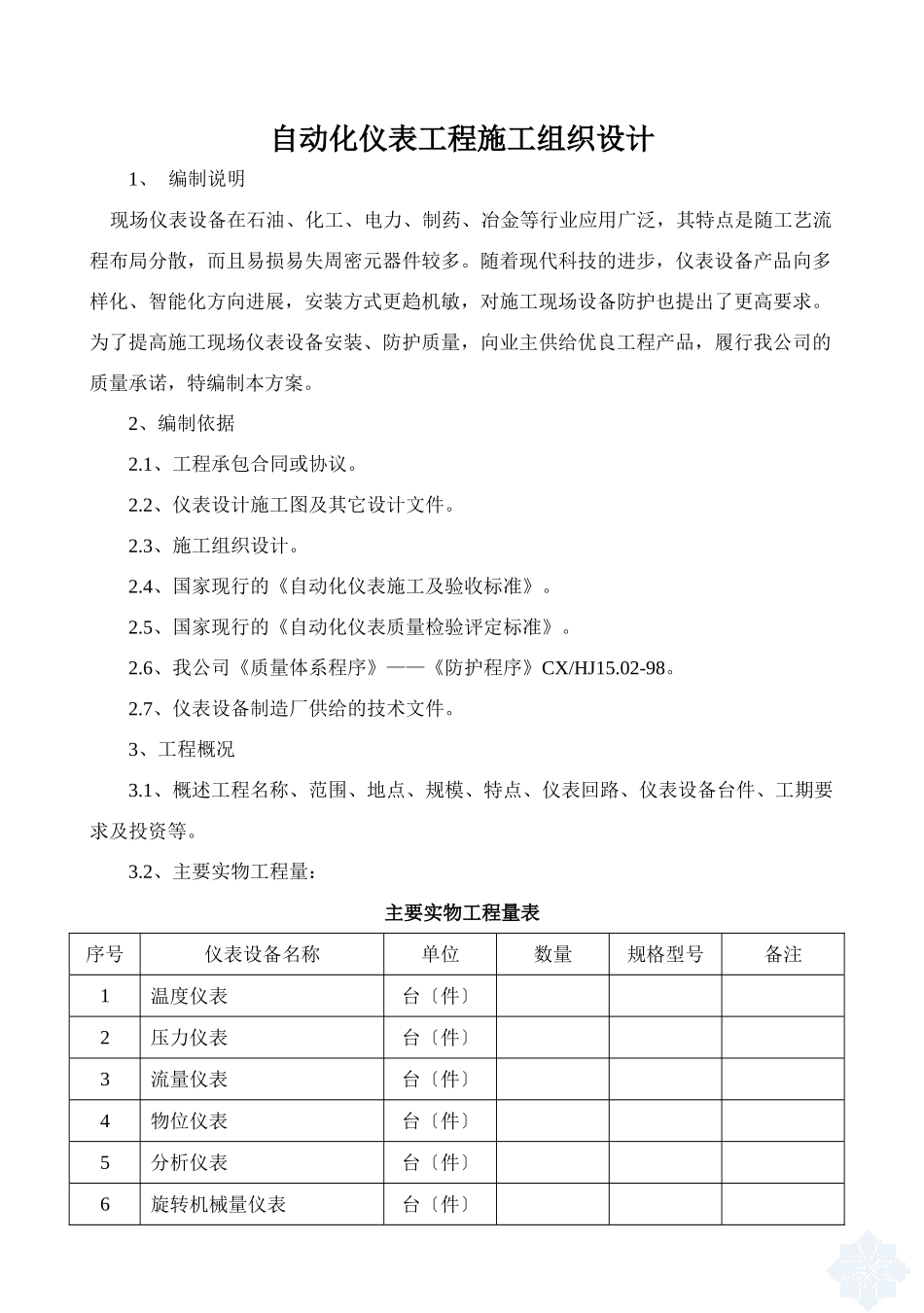

自动化仪表工程施工组织设计1、 编制说明 现场仪表设备在石油、化工、电力、制药、冶金等行业应用广泛，其特点是随工艺流程布局分散，而且易损易失周密元器件较多。随着现代科技的进步，仪表设备产品向多样化、智能化方向进展，安装方式更趋机敏，对施工现场设备防护也提出了更高要求。为了提高施工现场仪表设备安装、防护质量，向业主供给优良工程产品，履行我公司的质量承诺，特编制本方案。2、编制依据2.1、工程承包合同或协议。2.2、仪表设计施工图及其它设计文件。2.3、施工组织设计。2.4、国家现行的《自动化仪表施工及验收标准》。2.5、国家现行的《自动化仪表质量检验评定标准》。2.6、我公司《质量体系程序》——《防护程序》CX/HJ15.02-98。2.7、仪表设备制造厂供给的技术文件。3、工程概况3.1、概述工程名称、范围、地点、规模、特点、仪表回路、仪表设备台件、工期要求及投资等。3.2、主要实物工程量：主要实物工程量表序号仪表设备名称单位数量规格型号备注1温度仪表台〔件〕2压力仪表台〔件〕3流量仪表台〔件〕4物位仪表台〔件〕5分析仪表台〔件〕6旋转机械量仪表台〔件〕7执行器台〔件〕8现场仪表盘、箱、柜、台台〔件〕9其它台〔件〕4、现场仪表设备安装4.1、一般规定：、仪表安装前应按设计位号核对其型号、规格及材质。其外观应完好无损，附件齐全。、仪表安装前应进展单体试验和校准。设计要求脱脂的仪表应在脱脂检验合格后安装。、现场仪表安装时，其位置不得影响工艺操作。显示仪表应安装在便于观看、修理的位置〔仪表中心距地面高度宜为 1.2~1.5 米〕。、仪表宜安装在远离机械振动、强电磁场、介质腐蚀、高温、潮湿的场所。、仪表安装时不应敲击及振动，安装后应结实、平正，不承受配管或其它机械外力。、安装在工艺管道的仪表或测量元件，宜在工艺管道吹扫后，压力试验前安装，仪表标定流向应与被测介质流向全都。仪表或测量元件的法兰轴线应与工艺管道轴线全都 ，固定时使其受力均匀。、仪表设备上的接线盒、进线孔的引入口不应向上，以避开油、水及灰尘进入盒内 ，当不行避开时，应实行密封措施。、仪表设备标志牌上的文字及端子编号等应书写或打印正确、清楚。、仪表设备〔盘、箱、柜、台等〕严禁用非机械加工方法开孔或切割。、对有特别要求的设备，安装时应严格依据安装使用说明书进展。4.2、温度仪表安装：、就地指示温度仪表安装时，应便于观看。、温度仪表〔热电阻、热电偶等〕连接螺纹应与其协作使用的连接...
