街区间暗挖隧道防水施工方案

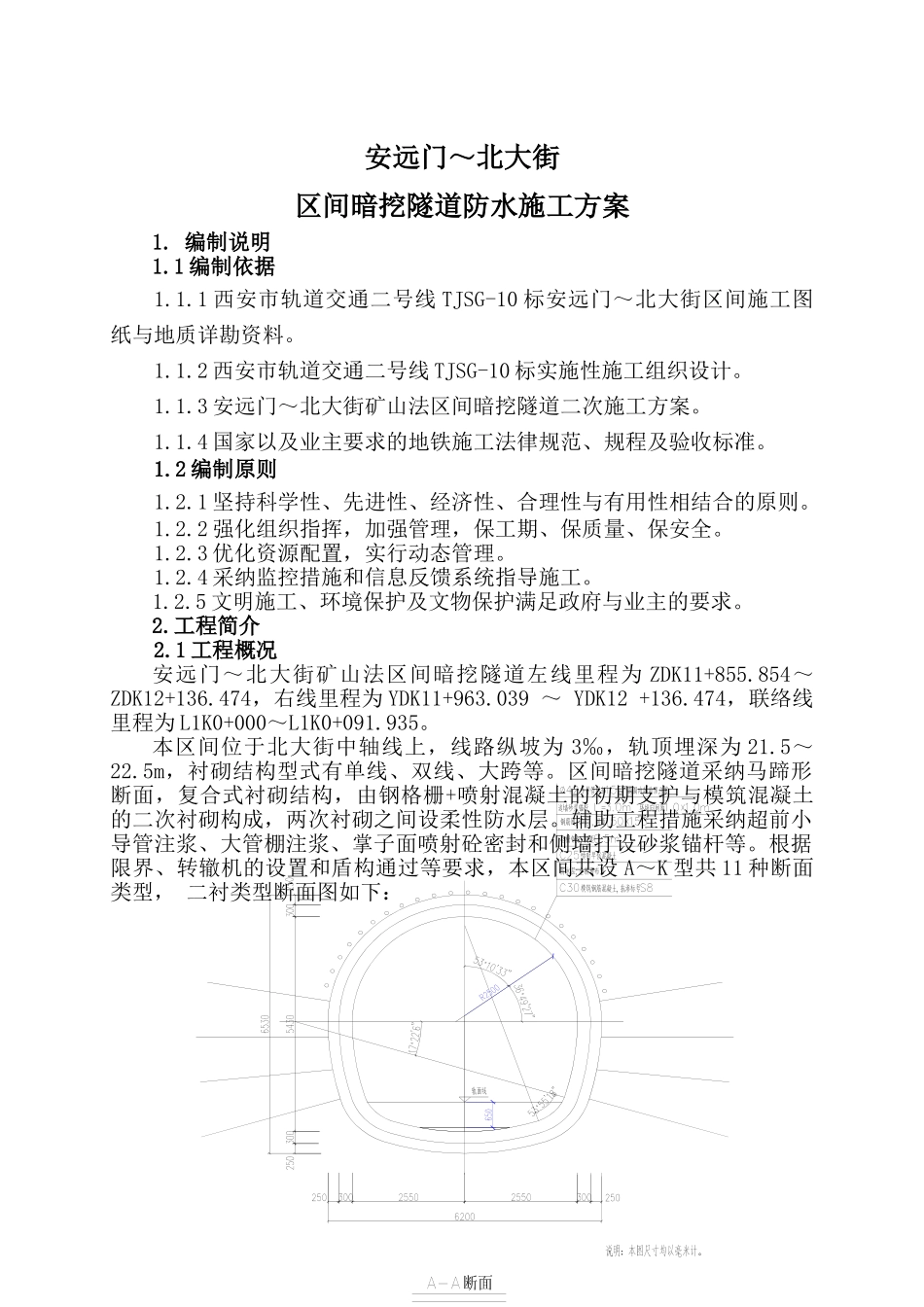

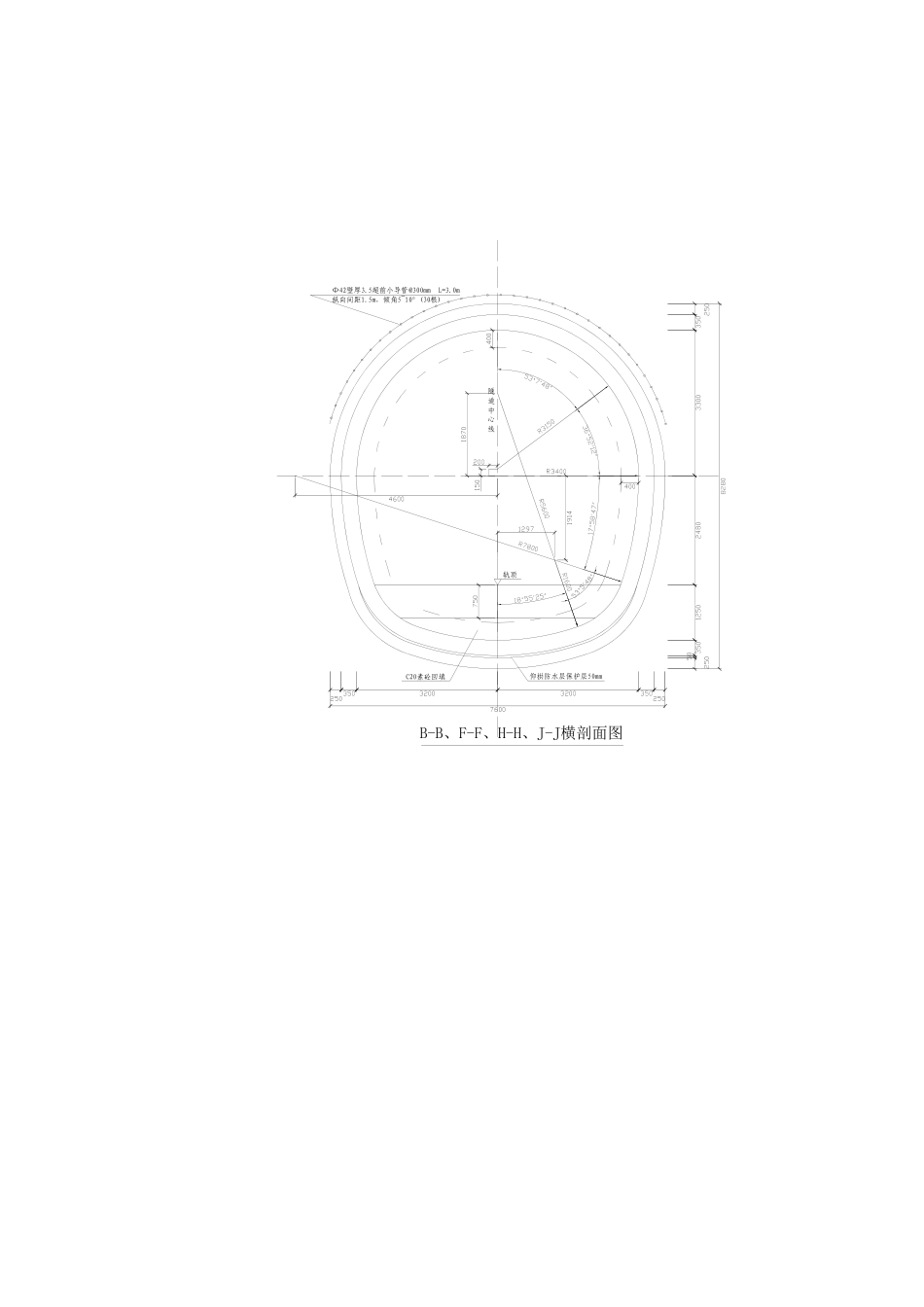

安远门～北大街区间暗挖隧道防水施工方案 1. 编制说明1.1 编制依据1.1.1 西安市轨道交通二号线 TJSG-10 标安远门～北大街区间施工图纸与地质详勘资料。1.1.2 西安市轨道交通二号线 TJSG-10 标实施性施工组织设计。1.1.3 安远门～北大街矿山法区间暗挖隧道二次施工方案。1.1.4 国家以及业主要求的地铁施工法律规范、规程及验收标准。1.2 编制原则1.2.1 坚持科学性、先进性、经济性、合理性与有用性相结合的原则。1.2.2 强化组织指挥，加强管理，保工期、保质量、保安全。1.2.3 优化资源配置，实行动态管理。1.2.4 采纳监控措施和信息反馈系统指导施工。1.2.5 文明施工、环境保护及文物保护满足政府与业主的要求。2.工程简介2.1 工程概况安远门～北大街矿山法区间暗挖隧道左线里程为 ZDK11+855.854～ZDK12+136.474，右线里程为 YDK11+963.039 ～ YDK12 +136.474，联络线里程为 L1K0+000～L1K0+091.935。本区间位于北大街中轴线上，线路纵坡为 3‰，轨顶埋深为 21.5～22.5m，衬砌结构型式有单线、双线、大跨等。区间暗挖隧道采纳马蹄形断面，复合式衬砌结构，由钢格栅+喷射混凝土的初期支护与模筑混凝土的二次衬砌构成，两次衬砌之间设柔性防水层。辅助工程措施采纳超前小导管注浆、大管棚注浆、掌子面喷射砼密封和侧墙打设砂浆锚杆等。根据限界、转辙机的设置和盾构通过等要求，本区间共设 A～K 型共 11 种断面类型， 二衬类型断面图如下：隧道中心线轨顶Φ42壁厚3.5超前小导管@300mm L=3.0m 纵向间距1.5m，倾角5~10°(30根)C20素砼回填仰拱防水层保护层50mmB-B、F-F、H-H、J-J横剖面图施工时以盾构吊出井和 f3 竖井作为施工起点，将本段暗挖区间分为盾构吊出井左线南、北段、右线南段以及 f3 竖井右线南、北段及南侧联络线，共设六个工作面。其中盾构吊出井左线北侧施工 55.973m、南侧施工 210.647m，右线南侧施工 32.874m；f3 竖井右线北侧施工 101.13m、南侧施工 63.105m，联络线施工 27.395m。2.2 工程地质概况C-C、D-D、E-E、G-G、I-I横剖面图K-K横剖面图C20素砼回填仰拱防水层保护层50mm轨顶2.2.1 地形、地貌、气象安远门～北大街区间隧道位于西安市中轴线上，地势较平坦，地面高程为 398.71～402.25m。地貌上属黄土梁洼。西安属暖温带半湿润大陆性气候，四季分明，春季干旱，夏季炎热，秋季潮湿多雨，冬季寒冷干燥，山区与平原气候差异显著，年平均气温由南向北渐低。2.2.2 地层岩性场地内地...
