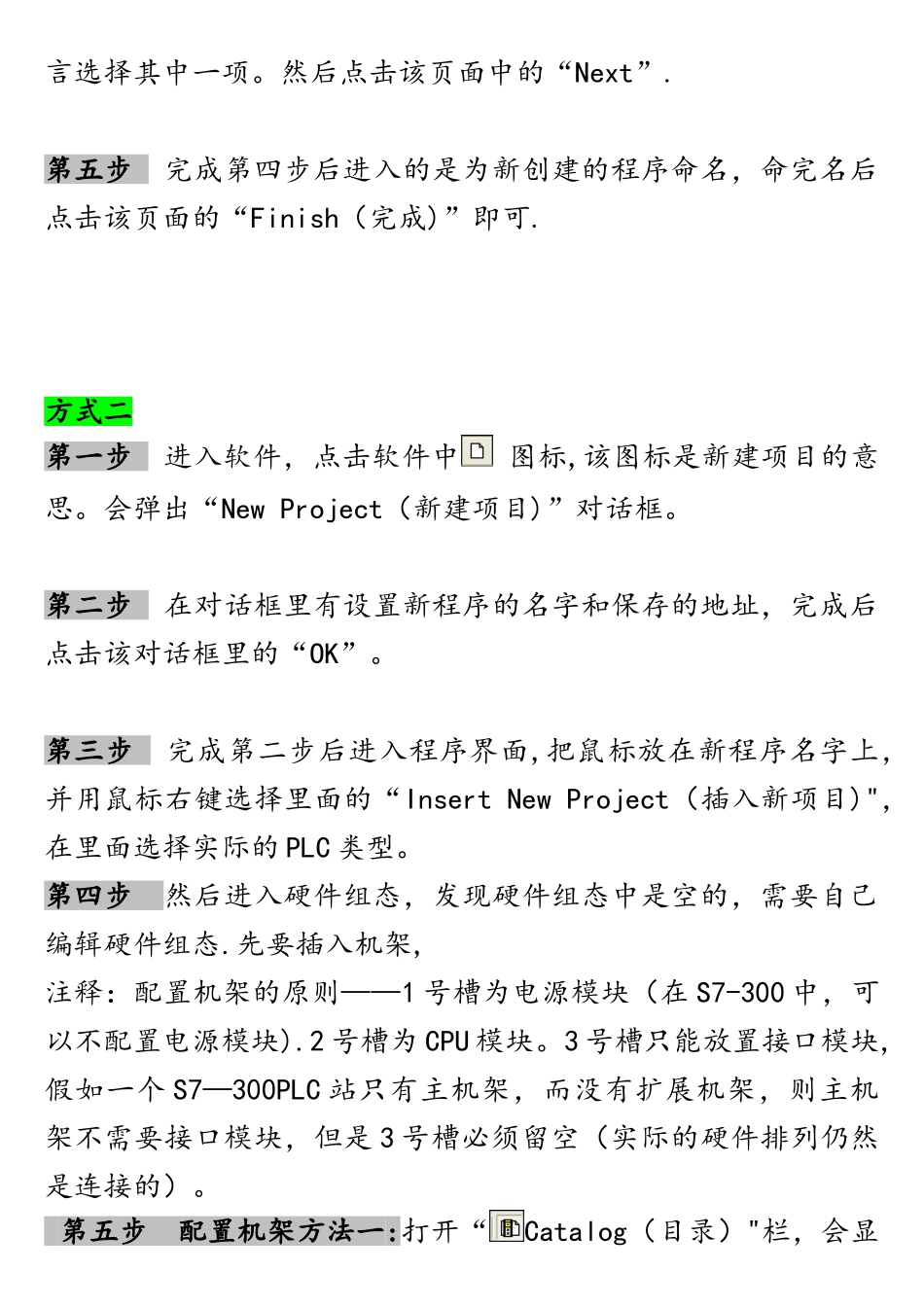

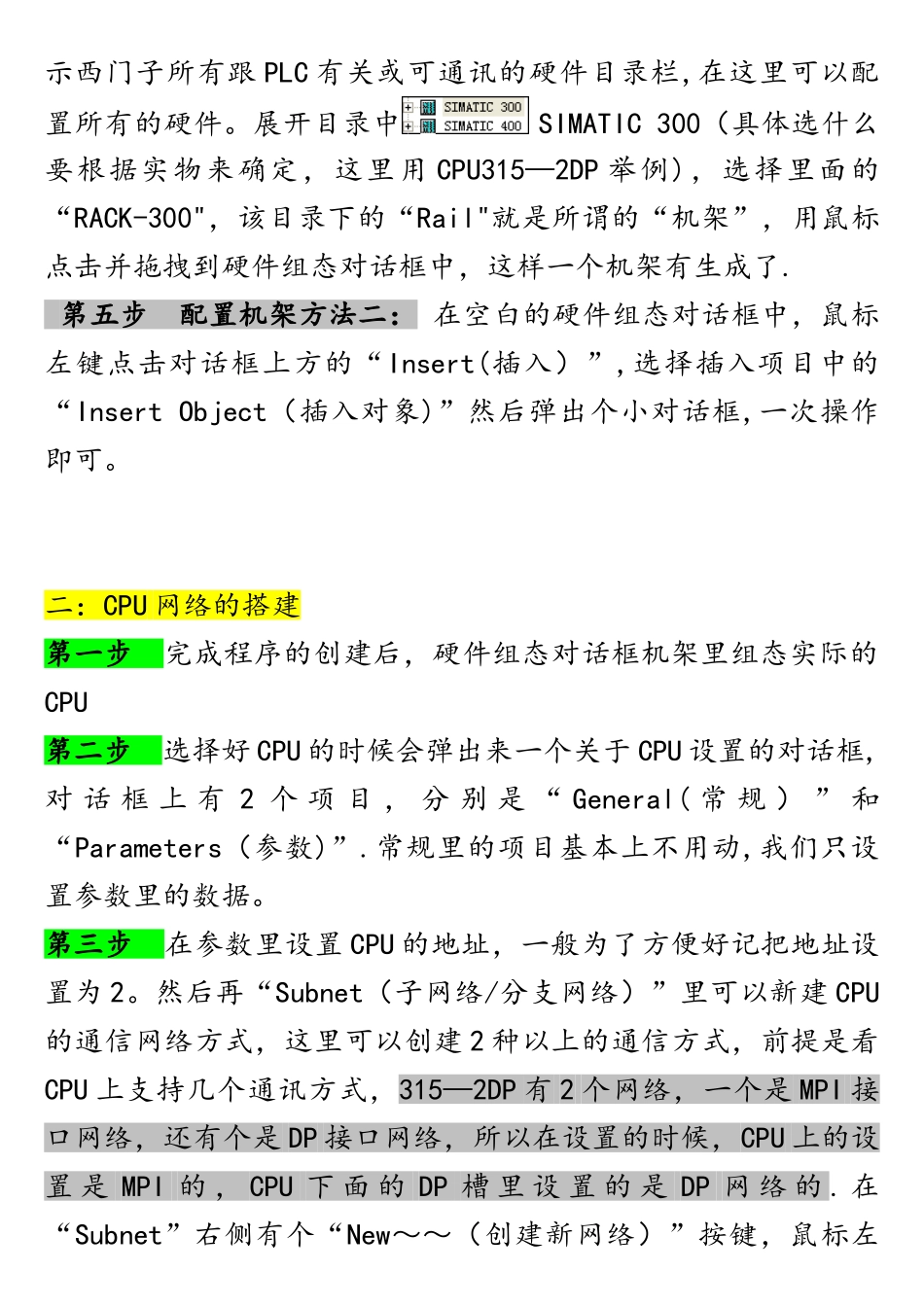

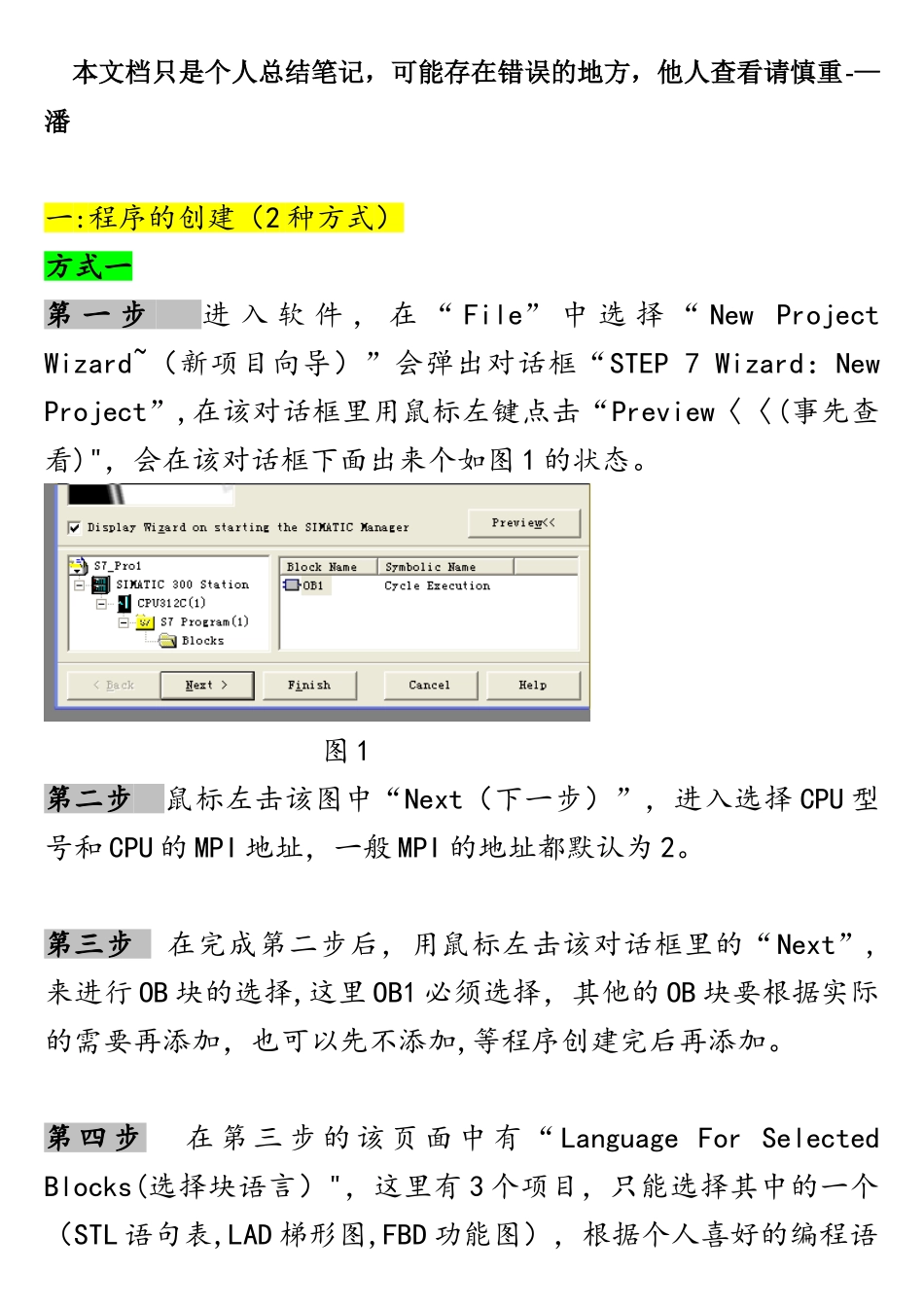

本文档只是个人总结笔记，可能存在错误的地方，他人查看请慎重-—潘一:程序的创建（2 种方式）方式一第 一 步 进 入 软 件 ， 在 “ File” 中 选 择 “ New Project Wizard~（新项目向导）”会弹出对话框“STEP 7 Wizard：New Project”,在该对话框里用鼠标左键点击“Preview〈〈(事先查看)"，会在该对话框下面出来个如图 1 的状态。 图 1第二步 鼠标左击该图中“Next（下一步）”，进入选择 CPU 型号和 CPU 的 MPI 地址，一般 MPI 的地址都默认为 2。第三步 在完成第二步后，用鼠标左击该对话框里的“Next”,来进行 OB 块的选择,这里 OB1 必须选择，其他的 OB 块要根据实际的需要再添加，也可以先不添加,等程序创建完后再添加。第 四 步 在 第 三 步 的 该 页 面 中 有 “ Language For Selected Blocks(选择块语言）"，这里有 3 个项目，只能选择其中的一个（STL 语句表,LAD 梯形图,FBD 功能图），根据个人喜好的编程语言选择其中一项。然后点击该页面中的“Next”.第五步 完成第四步后进入的是为新创建的程序命名，命完名后点击该页面的“Finish（完成)”即可.方式二第一步 进入软件，点击软件中 图标,该图标是新建项目的意思。会弹出“New Project（新建项目)”对话框。第二步 在对话框里有设置新程序的名字和保存的地址，完成后点击该对话框里的“OK”。第三步 完成第二步后进入程序界面,把鼠标放在新程序名字上，并用鼠标右键选择里面的“Insert New Project（插入新项目)"，在里面选择实际的 PLC 类型。第四步 然后进入硬件组态，发现硬件组态中是空的，需要自己编辑硬件组态.先要插入机架,注释：配置机架的原则——1 号槽为电源模块（在 S7-300 中，可以不配置电源模块).2 号槽为 CPU 模块。3 号槽只能放置接口模块,假如一个 S7—300PLC 站只有主机架，而没有扩展机架，则主机架不需要接口模块，但是 3 号槽必须留空（实际的硬件排列仍然是连接的）。 第五步 配置机架方法一:打开“Catalog（目录）"栏，会显示西门子所有跟 PLC 有关或可通讯的硬件目录栏,在这里可以配置所有的硬件。展开目录中 SIMATIC 300（具体选什么要根据实物来确定，这里用 CPU315—2DP 举例)，选择里面的“RACK-300"，该目录下的“Rail"就是所谓的“机架”，用鼠标点击并拖拽到硬件组态对话框中，这样一个机架有生成了. 第五步 配置机架方法二： 在空白的硬件组...
