西门子PLC中各个组织块OB作用

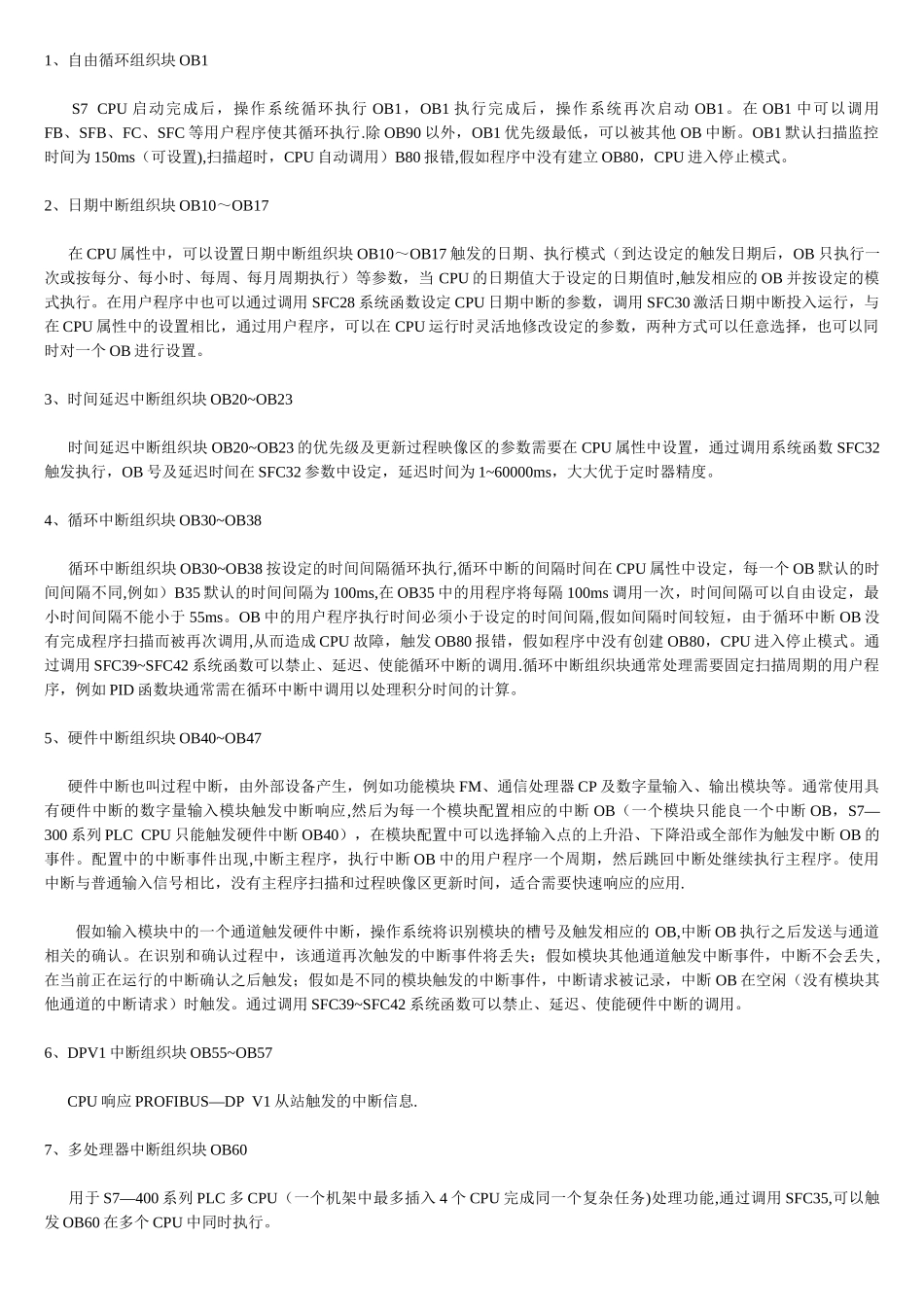

1、自由循环组织块 OB1 S7 CPU 启动完成后，操作系统循环执行 OB1，OB1 执行完成后，操作系统再次启动 OB1。在 OB1 中可以调用FB、SFB、FC、SFC 等用户程序使其循环执行.除 OB90 以外，OB1 优先级最低，可以被其他 OB 中断。OB1 默认扫描监控时间为 150ms（可设置),扫描超时，CPU 自动调用）B80 报错,假如程序中没有建立 OB80，CPU 进入停止模式。2、日期中断组织块 OB10～OB17 在 CPU 属性中，可以设置日期中断组织块 OB10～OB17 触发的日期、执行模式（到达设定的触发日期后，OB 只执行一次或按每分、每小时、每周、每月周期执行）等参数，当 CPU 的日期值大于设定的日期值时,触发相应的 OB 并按设定的模式执行。在用户程序中也可以通过调用 SFC28 系统函数设定 CPU 日期中断的参数，调用 SFC30 激活日期中断投入运行，与在 CPU 属性中的设置相比，通过用户程序，可以在 CPU 运行时灵活地修改设定的参数，两种方式可以任意选择，也可以同时对一个 OB 进行设置。3、时间延迟中断组织块 OB20~OB23 时间延迟中断组织块 OB20~OB23 的优先级及更新过程映像区的参数需要在 CPU 属性中设置，通过调用系统函数 SFC32触发执行，OB 号及延迟时间在 SFC32 参数中设定，延迟时间为 1~60000ms，大大优于定时器精度。4、循环中断组织块 OB30~OB38 循环中断组织块 OB30~OB38 按设定的时间间隔循环执行,循环中断的间隔时间在 CPU 属性中设定，每一个 OB 默认的时间间隔不同,例如）B35 默认的时间间隔为 100ms,在 OB35 中的用程序将每隔 100ms 调用一次，时间间隔可以自由设定，最小时间间隔不能小于 55ms。OB 中的用户程序执行时间必须小于设定的时间间隔,假如间隔时间较短，由于循环中断 OB 没有完成程序扫描而被再次调用,从而造成 CPU 故障，触发 OB80 报错，假如程序中没有创建 OB80，CPU 进入停止模式。通过调用 SFC39~SFC42 系统函数可以禁止、延迟、使能循环中断的调用.循环中断组织块通常处理需要固定扫描周期的用户程序，例如 PID 函数块通常需在循环中断中调用以处理积分时间的计算。5、硬件中断组织块 OB40~OB47 硬件中断也叫过程中断，由外部设备产生，例如功能模块 FM、通信处理器 CP 及数字量输入、输出模块等。通常使用具有硬件中断的数字量输入模块触发中断响应,然后为每一个模块配置相应的中断 OB（一个模块只能良一个中断 OB，S7—300 系列 PLC ...
