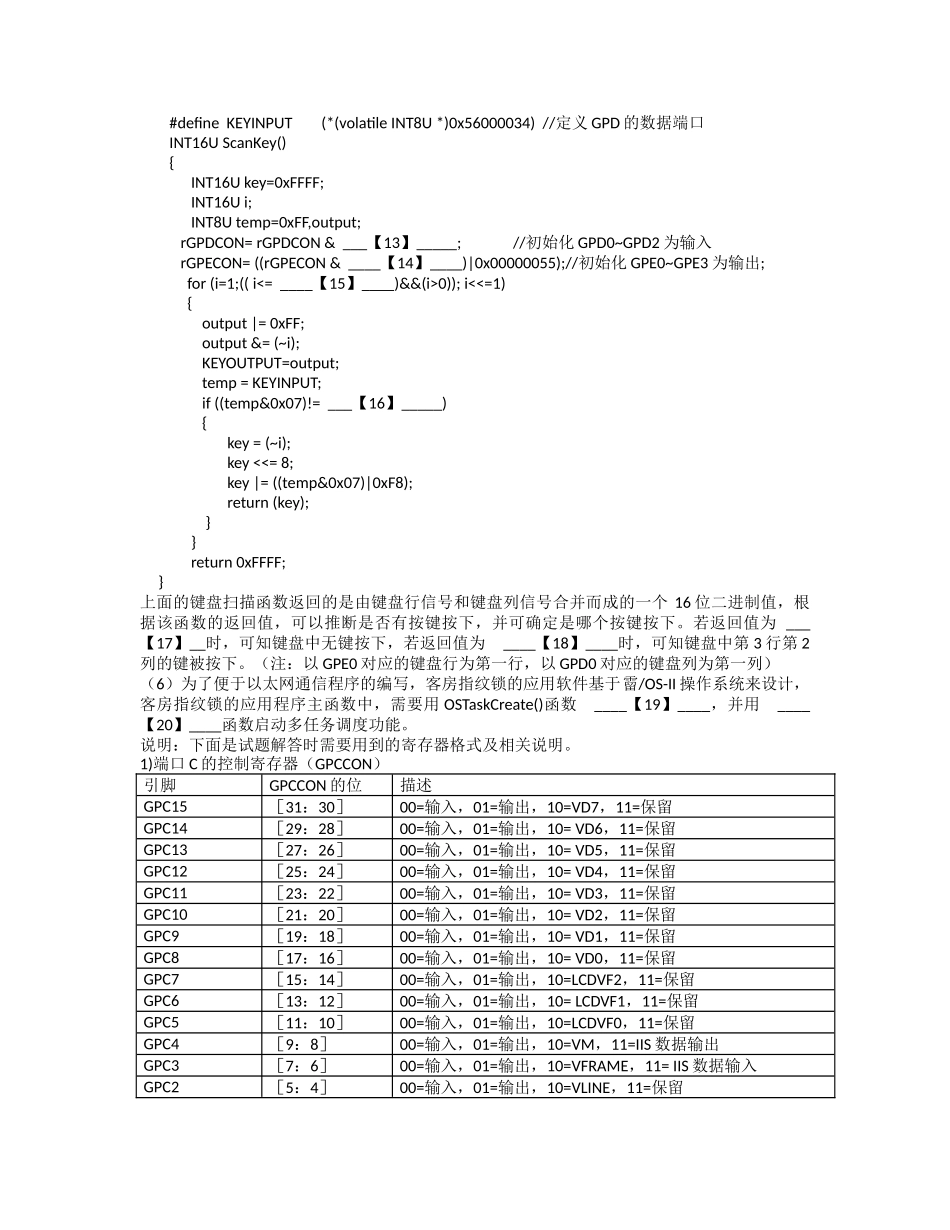

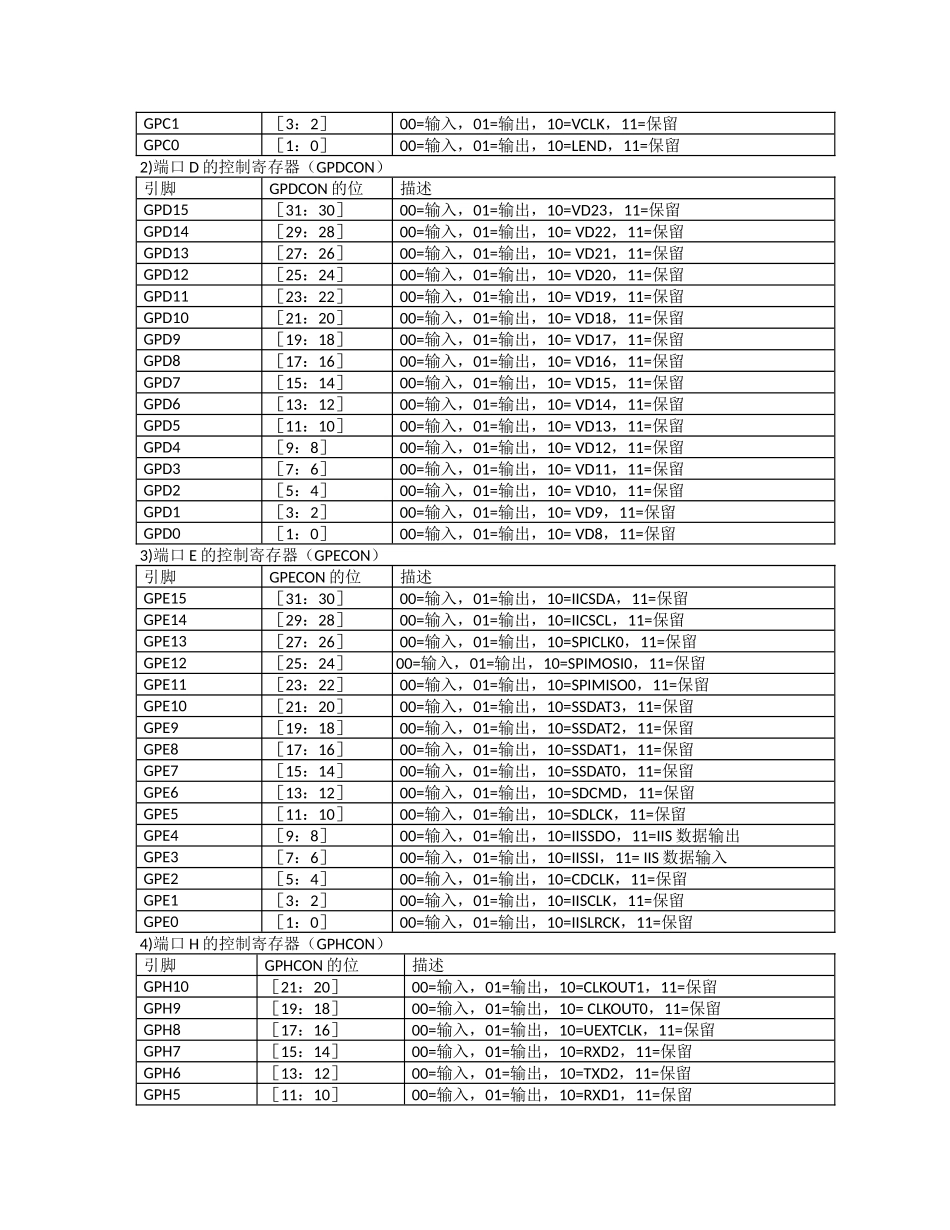

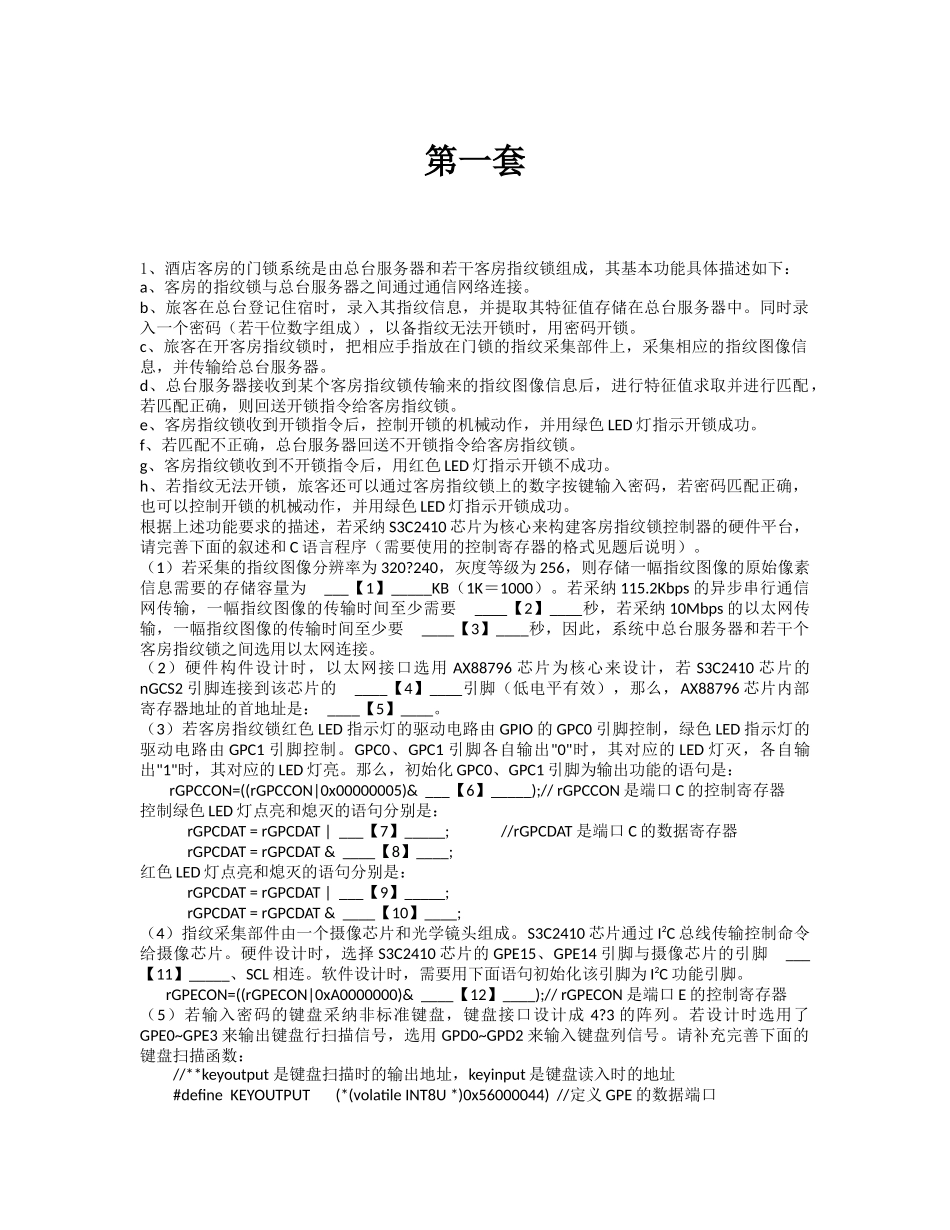

第一套1、酒店客房的门锁系统是由总台服务器和若干客房指纹锁组成，其基本功能具体描述如下：a、客房的指纹锁与总台服务器之间通过通信网络连接。b、旅客在总台登记住宿时，录入其指纹信息，并提取其特征值存储在总台服务器中。同时录入一个密码（若干位数字组成），以备指纹无法开锁时，用密码开锁。c、旅客在开客房指纹锁时，把相应手指放在门锁的指纹采集部件上，采集相应的指纹图像信息，并传输给总台服务器。d、总台服务器接收到某个客房指纹锁传输来的指纹图像信息后，进行特征值求取并进行匹配，若匹配正确，则回送开锁指令给客房指纹锁。e、客房指纹锁收到开锁指令后，控制开锁的机械动作，并用绿色 LED 灯指示开锁成功。f、若匹配不正确，总台服务器回送不开锁指令给客房指纹锁。g、客房指纹锁收到不开锁指令后，用红色 LED 灯指示开锁不成功。h、若指纹无法开锁，旅客还可以通过客房指纹锁上的数字按键输入密码，若密码匹配正确，也可以控制开锁的机械动作，并用绿色 LED 灯指示开锁成功。根据上述功能要求的描述，若采纳 S3C2410 芯片为核心来构建客房指纹锁控制器的硬件平台，请完善下面的叙述和 C 语言程序（需要使用的控制寄存器的格式见题后说明）。（1）若采集的指纹图像分辨率为 320?240，灰度等级为 256，则存储一幅指纹图像的原始像素信息需要的存储容量为 ___【1】_____KB（1K＝1000）。若采纳 115.2Kbps 的异步串行通信网传输，一幅指纹图像的传输时间至少需要 ____【2】____秒，若采纳 10Mbps 的以太网传输，一幅指纹图像的传输时间至少要 ____【3】____秒，因此，系统中总台服务器和若干个客房指纹锁之间选用以太网连接。（2）硬件构件设计时，以太网接口选用 AX88796 芯片为核心来设计，若 S3C2410 芯片的nGCS2 引脚连接到该芯片的 ____【4】____引脚（低电平有效），那么，AX88796 芯片内部寄存器地址的首地址是： ____【5】____。（3）若客房指纹锁红色 LED 指示灯的驱动电路由 GPIO 的 GPC0 引脚控制，绿色 LED 指示灯的驱动电路由 GPC1 引脚控制。GPC0、GPC1 引脚各自输出"0"时，其对应的 LED 灯灭，各自输出"1"时，其对应的 LED 灯亮。那么，初始化 GPC0、GPC1 引脚为输出功能的语句是： rGPCCON=((rGPCCON|0x00000005)& ___【6】_____);// rGPCCON 是端口 C 的控制寄存器控制绿色 LED 灯点亮和熄灭的语句分别是： rGPCDAT = rGPCDAT | ___【7】_____; //...
