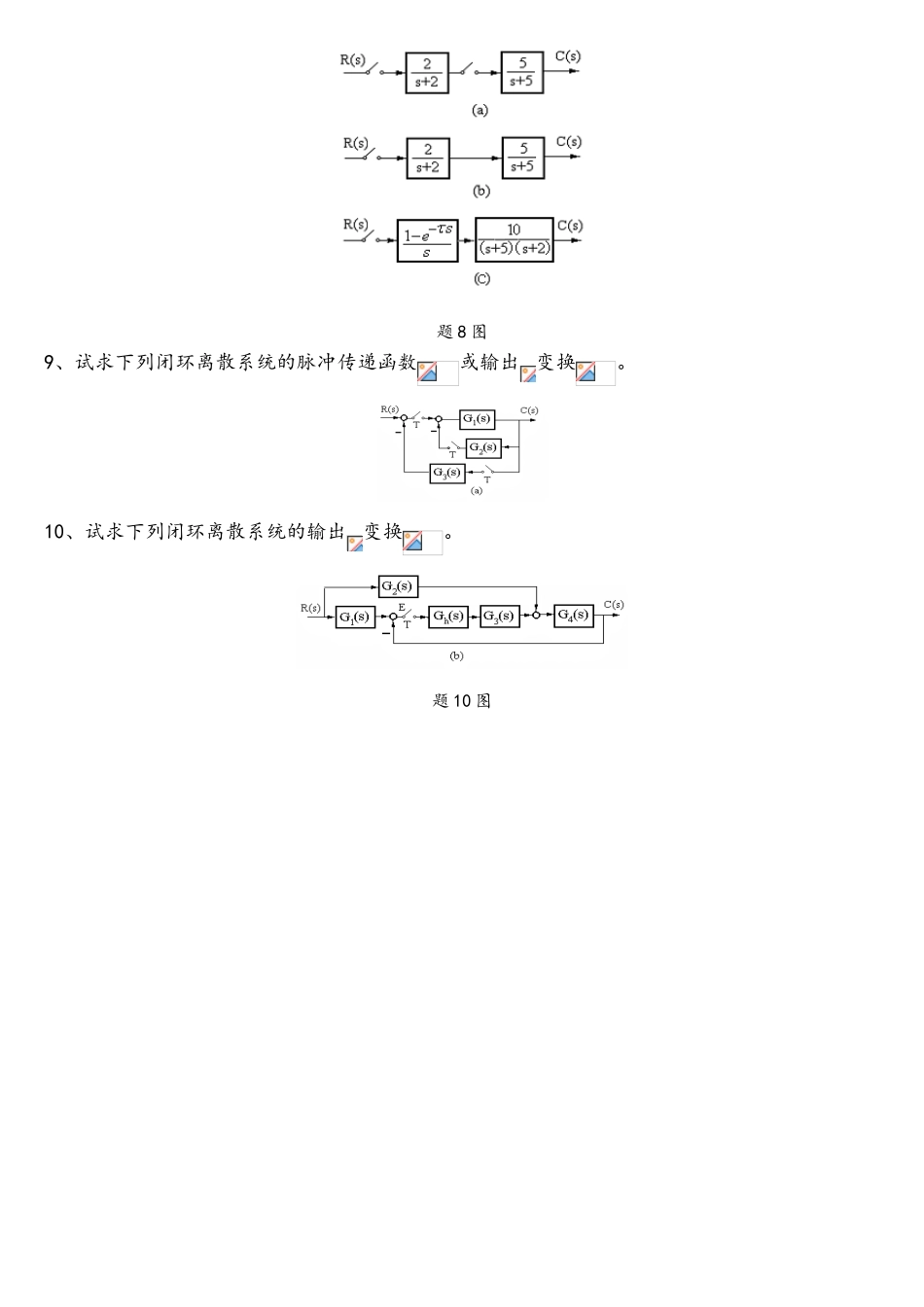

中国地质大学（武汉)远程与继续教育学院 计算机控制技术 课程作业 1（共 3 次作业)学习层次:专升本 涉及章节：第 1 章 -—第 2 章1、绘制计算机控制系统基本框图，简述在计算机控制系统中,计算机的作用? 2、什么叫采样保持器？推导零阶保持器的传递函数.为什么闭环控制系统一般均采纳零阶保持器而不用高阶保持器?3、比较开环系统与闭环系统的结构特点，说明其优缺点？4、试求下列函数的 z 变换 5、试确定下列函数的终值6、试分别用部分分式法、长除法和留数法求下列函数的 z 反变换。7、试用 z 变换法求解下列差分方程： 8、设开环离散系统如题 8 图所示，试求开环脉冲传递函数。题 8 图9、试求下列闭环离散系统的脉冲传递函数或输出 变换。 10、试求下列闭环离散系统的输出 变换。题 10 图参考答案1、答：计算机控制的基本框图如图所示计算机的作用主要有三个方面： ① 信息处理，对于复杂的控制系统，输入信号和根据控制规律的要求实现的输出偏差信号的计算工作量很大,采纳模拟解算装置不能满足精度要求，因而需要采纳计算机进行处理；② 用计算机的软件程序实现对控制系统的校正以保证控制系统具有所要求的动态特性；③ 由于计算机具有快速完成复杂的工程计算的能力，因而可以实现对系统的最优控制、自适应控制等高级控制功能及多功能计算调节。2、答：(1)将数字信号序列恢复成连续信号的装置叫采样保持器。（2)零阶保持器将前一个采样时刻的采样值 f（kT）恒定地保持到下一个采样时刻（k+1）T。也就是说在区间［ kT，(k+1)T ]内零价保持器的输出为常数。其表达式为f（t) ≈ f(kT） kT≤t＜（k+1）T可以认为零阶保持器在 d(t）作用下的脉冲响应 h（t)，如图所示。而 h （ t) 又 可 以 看 成 单 位 阶 跃 函 数 1(t ） 与 1(t-T) 的 迭 加 ，h（t）=1（t）—1(t—T)。其拉氏变换，即零阶保持器的传递函数为:（3）闭环控制系统一般均采纳零阶保持器而不用高阶保持器的原因：①与一阶保持器及高阶保持器相比，零阶保持的具有最小的相位滞后;② 零阶保持的实现简单,高阶保持器表达式复杂，实现起来更复杂。3、答:（1）闭环系统的结构如图（a)所示：优点：结构简单,成本低廉，工作稳定，当输入信号和扰动能预先知道时，控制效果较好.缺点:不能自动修正被控制量的偏离，系统的元件参数变化以及外来的未知扰动对控制精度影响较大。（2）开环系统的结构如图（b）所示： 优点:具有自动...
