计算机组成原理静态随机存储器实验

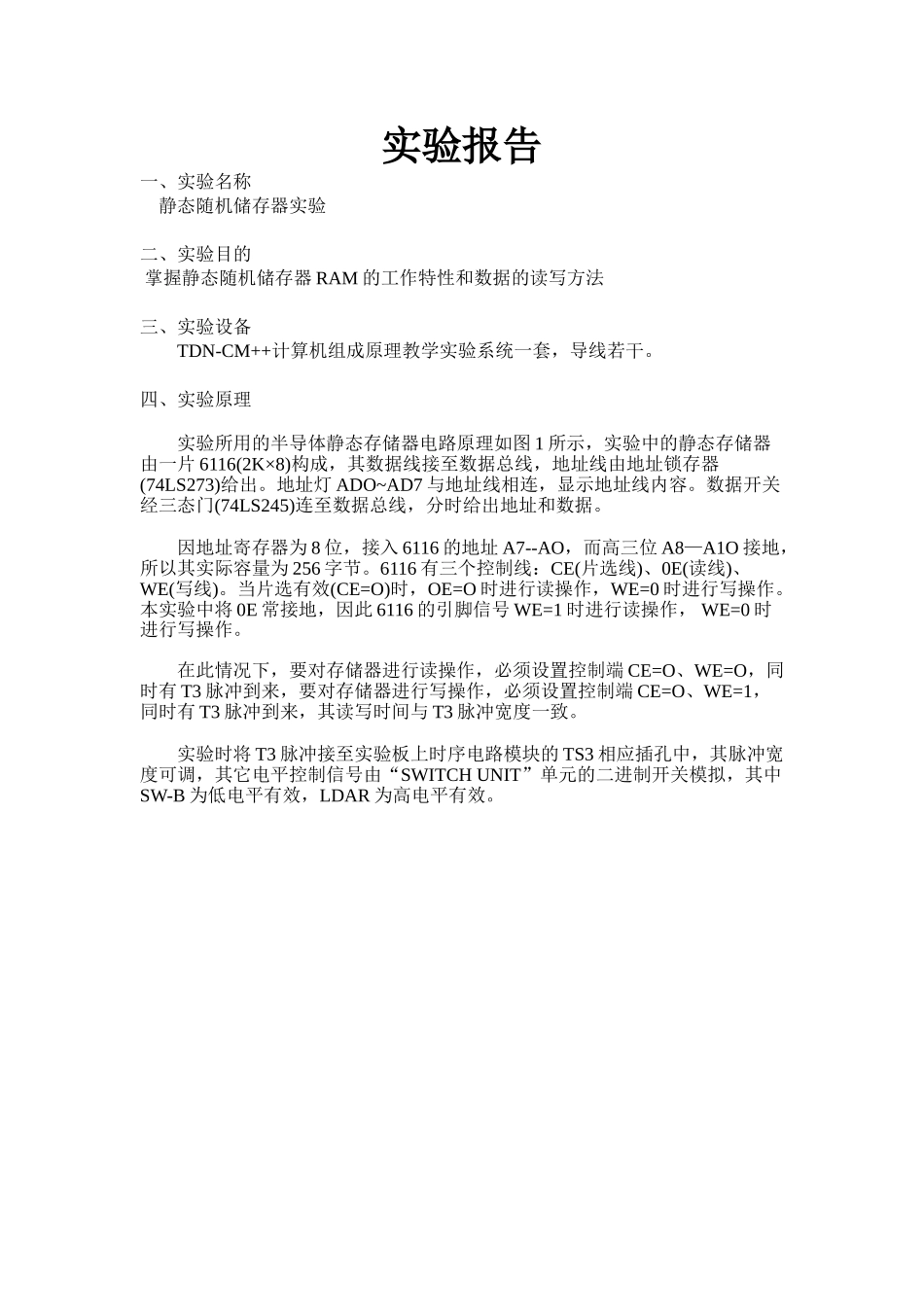

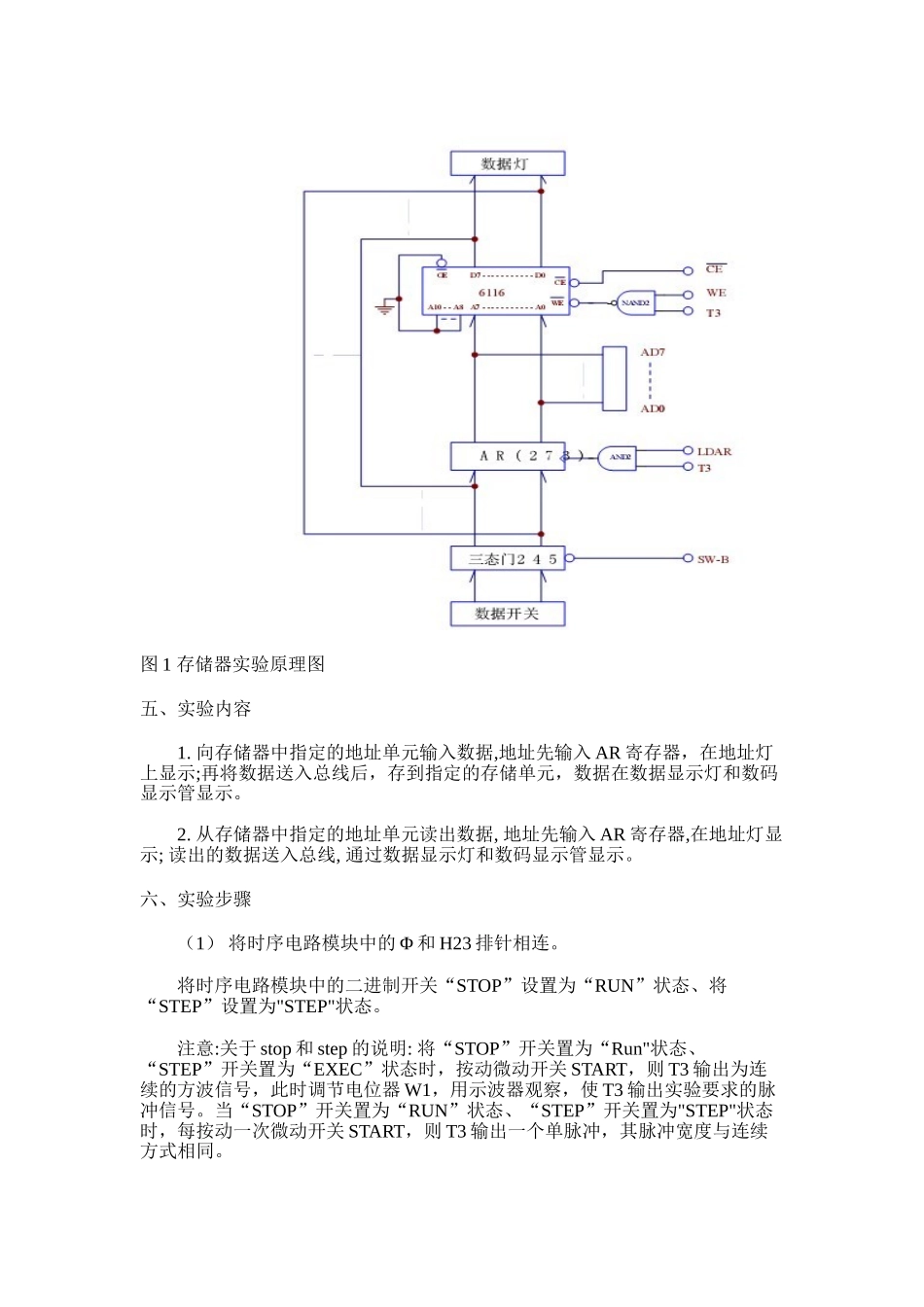

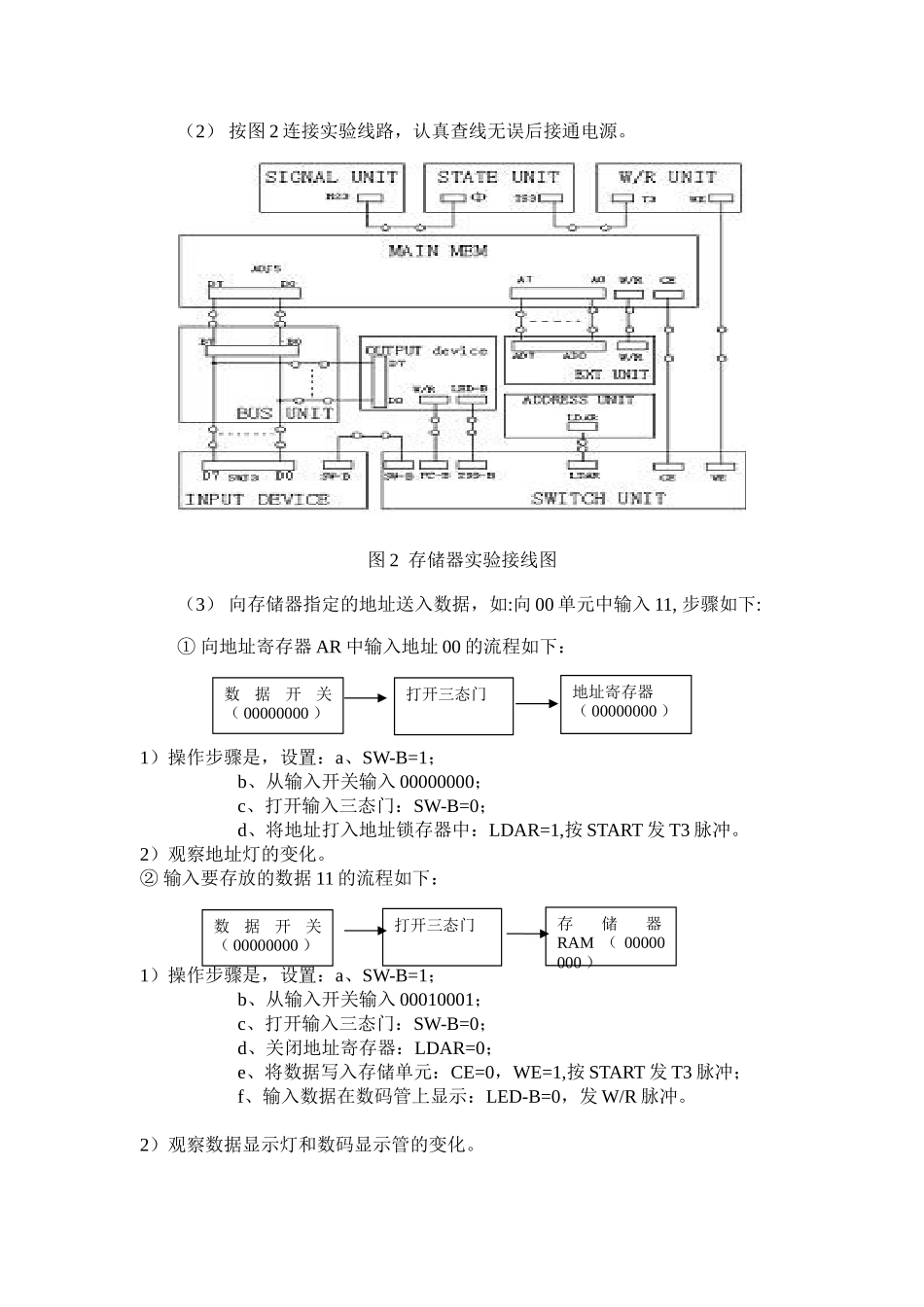

实验报告一、实验名称 静态随机储存器实验二、实验目的 掌握静态随机储存器 RAM 的工作特性和数据的读写方法三、实验设备TDN-CM++计算机组成原理教学实验系统一套，导线若干。四、实验原理实验所用的半导体静态存储器电路原理如图 1 所示，实验中的静态存储器由一片 6116(2K×8)构成，其数据线接至数据总线，地址线由地址锁存器(74LS273)给出。地址灯 ADO~AD7 与地址线相连，显示地址线内容。数据开关经三态门(74LS245)连至数据总线，分时给出地址和数据。因地址寄存器为 8 位，接入 6116 的地址 A7--AO，而高三位 A8—A1O 接地，所以其实际容量为 256 字节。6116 有三个控制线：CE(片选线)、0E(读线)、WE(写线)。当片选有效(CE=O)时，OE=O 时进行读操作，WE=0 时进行写操作。本实验中将 0E 常接地，因此 6116 的引脚信号 WE=1 时进行读操作， WE=0 时进行写操作。在此情况下，要对存储器进行读操作，必须设置控制端 CE=O、WE=O，同时有 T3 脉冲到来，要对存储器进行写操作，必须设置控制端 CE=O、WE=1，同时有 T3 脉冲到来，其读写时间与 T3 脉冲宽度一致。实验时将 T3 脉冲接至实验板上时序电路模块的 TS3 相应插孔中，其脉冲宽度可调，其它电平控制信号由“SWITCH UNIT”单元的二进制开关模拟，其中SW-B 为低电平有效，LDAR 为高电平有效。 图 1 存储器实验原理图五、实验内容1. 向存储器中指定的地址单元输入数据,地址先输入 AR 寄存器，在地址灯上显示;再将数据送入总线后，存到指定的存储单元，数据在数据显示灯和数码显示管显示。2. 从存储器中指定的地址单元读出数据, 地址先输入 AR 寄存器,在地址灯显示; 读出的数据送入总线, 通过数据显示灯和数码显示管显示。六、实验步骤（1） 将时序电路模块中的 Φ 和 H23 排针相连。将时序电路模块中的二进制开关“STOP”设置为“RUN”状态、将“STEP”设置为"STEP"状态。注意:关于 stop 和 step 的说明: 将“STOP”开关置为“Run"状态、“STEP”开关置为“EXEC”状态时，按动微动开关 START，则 T3 输出为连续的方波信号，此时调节电位器 W1，用示波器观察，使 T3 输出实验要求的脉冲信号。当“STOP”开关置为“RUN”状态、“STEP”开关置为"STEP"状态时，每按动一次微动开关 START，则 T3 输出一个单脉冲，其脉冲宽度与连续方式相同。（2） 按图 2 连接实验线路，认真查线无误后接通电源。图 2 存储器实验接线...
