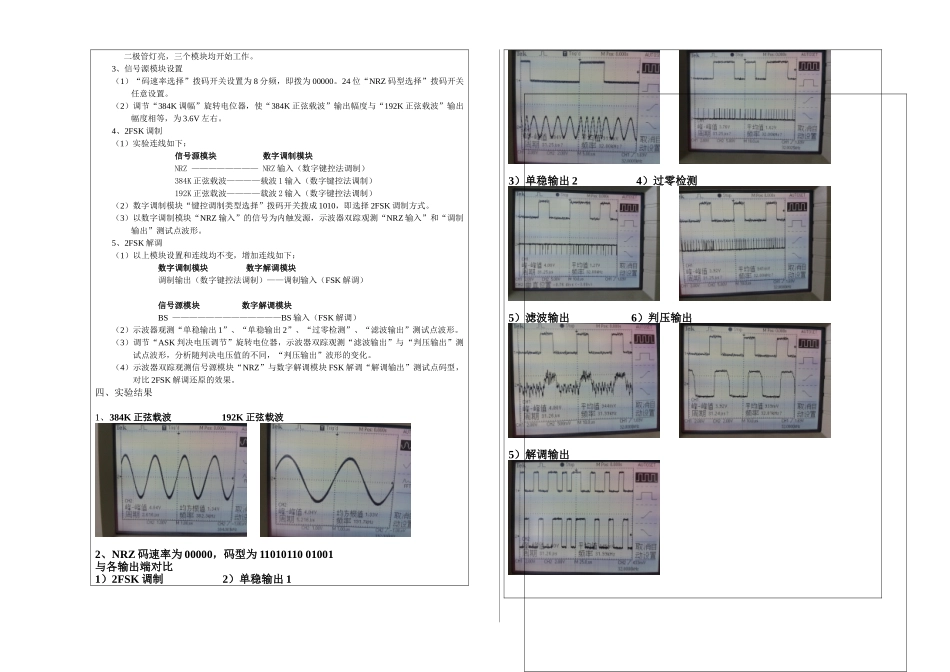

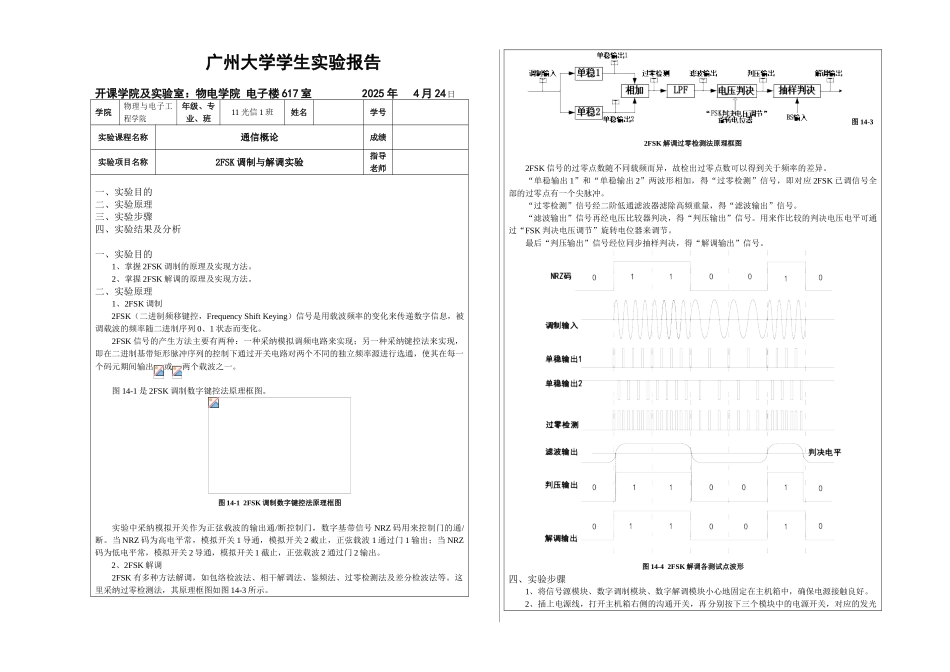

广州大学学生实验报告开课学院及实验室：物电学院 电子楼 617 室 2025 年4 月 24日学院物理与电子工程学院年级、专业、班11 光信 1 班姓名学号实验课程名称通信概论成绩实验项目名称2FSK 调制与解调实验指导老师一、实验目的二、实验原理三、实验步骤四、实验结果及分析一、实验目的1、掌握 2FSK 调制的原理及实现方法。2、掌握 2FSK 解调的原理及实现方法。二、实验原理1、2FSK 调制2FSK（二进制频移键控，Frequency Shift Keying）信号是用载波频率的变化来传递数字信息，被调载波的频率随二进制序列 0、1 状态而变化。2FSK 信号的产生方法主要有两种：一种采纳模拟调频电路来实现；另一种采纳键控法来实现，即在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率源进行选通，使其在每一个码元期间输出或两个载波之一。图 14-1 是 2FSK 调制数字键控法原理框图。图 14-1 2FSK 调制数字键控法原理框图实验中采纳模拟开关作为正弦载波的输出通/断控制门，数字基带信号 NRZ 码用来控制门的通/断。当 NRZ 码为高电平常，模拟开关 1 导通，模拟开关 2 截止，正弦载波 1 通过门 1 输出；当 NRZ码为低电平常，模拟开关 2 导通，模拟开关 1 截止，正弦载波 2 通过门 2 输出。2、2FSK 解调2FSK 有多种方法解调，如包络检波法、相干解调法、鉴频法、过零检测法及差分检波法等。这里采纳过零检测法，其原理框图如图 14-3 所示。图 14-3 2FSK 解调过零检测法原理框图2FSK 信号的过零点数随不同载频而异，故检出过零点数可以得到关于频率的差异。“单稳输出 1”和“单稳输出 2”两波形相加，得“过零检测”信号，即对应 2FSK 已调信号全部的过零点有一个尖脉冲。“过零检测”信号经二阶低通滤波器滤除高频重量，得“滤波输出”信号。“滤波输出”信号再经电压比较器判决，得“判压输出”信号。用来作比较的判决电压电平可通过“FSK 判决电压调节”旋转电位器来调节。最后“判压输出”信号经位同步抽样判决，得“解调输出”信号。图 14-4 2FSK 解调各测试点波形四、实验步骤1、将信号源模块、数字调制模块、数字解调模块小心地固定在主机箱中，确保电源接触良好。2、插上电源线，打开主机箱右侧的沟通开关，再分别按下三个模块中的电源开关，对应的发光二极管灯亮，三个模块均开始工作。3、信号源模块设置（1）“码速率选择”拨码开关设置为 8 分频，即拨为 00000。24 位...
