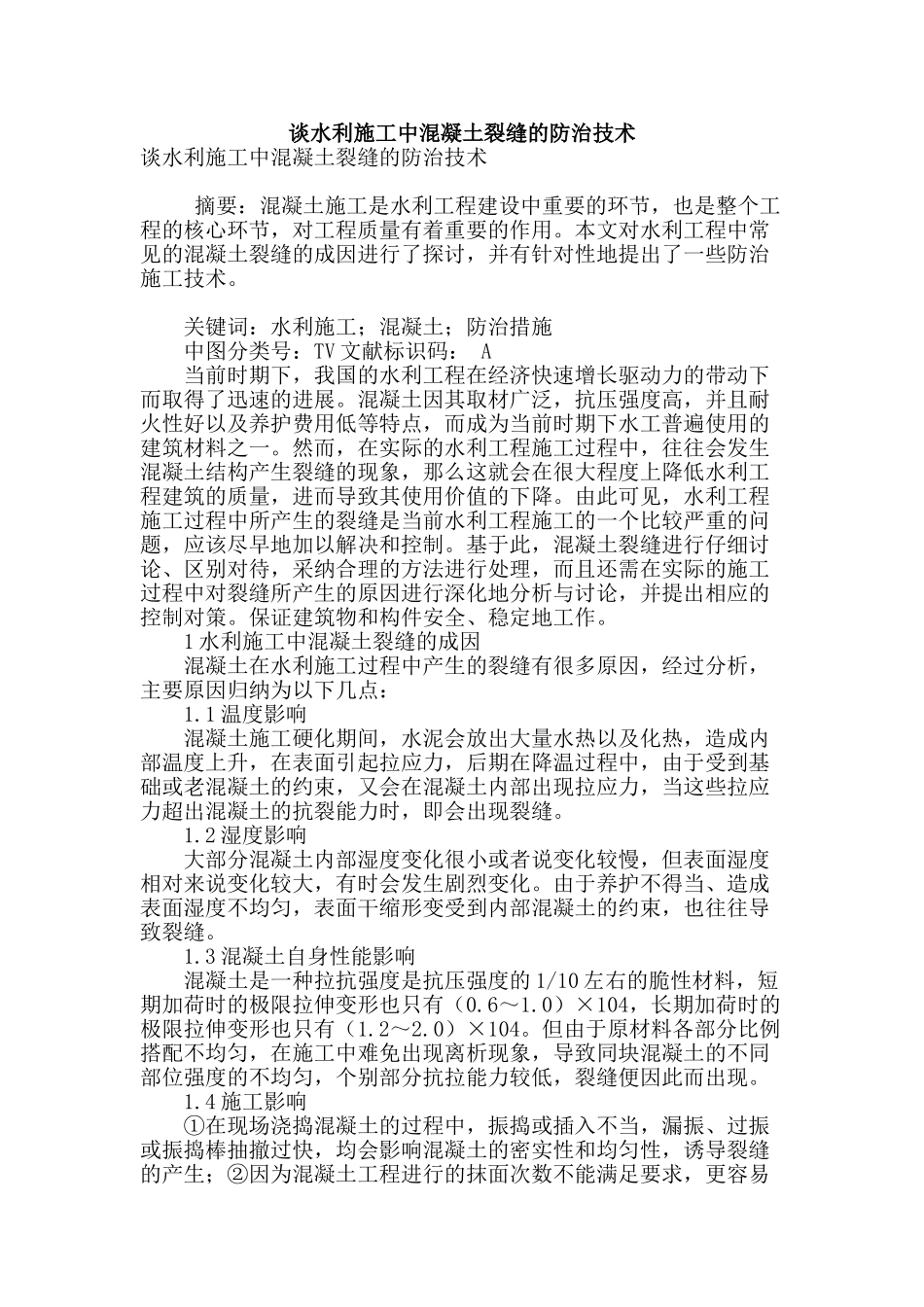

谈水利施工中混凝土裂缝的防治技术谈水利施工中混凝土裂缝的防治技术 摘要：混凝土施工是水利工程建设中重要的环节，也是整个工程的核心环节，对工程质量有着重要的作用。本文对水利工程中常见的混凝土裂缝的成因进行了探讨，并有针对性地提出了一些防治施工技术。 关键词：水利施工；混凝土；防治措施 中图分类号：TV 文献标识码： A 当前时期下，我国的水利工程在经济快速增长驱动力的带动下而取得了迅速的进展。混凝土因其取材广泛，抗压强度高，并且耐火性好以及养护费用低等特点，而成为当前时期下水工普遍使用的建筑材料之一。然而，在实际的水利工程施工过程中，往往会发生混凝土结构产生裂缝的现象，那么这就会在很大程度上降低水利工程建筑的质量，进而导致其使用价值的下降。由此可见，水利工程施工过程中所产生的裂缝是当前水利工程施工的一个比较严重的问题，应该尽早地加以解决和控制。基于此，混凝土裂缝进行仔细讨论、区别对待，采纳合理的方法进行处理，而且还需在实际的施工过程中对裂缝所产生的原因进行深化地分析与讨论，并提出相应的控制对策。保证建筑物和构件安全、稳定地工作。 1 水利施工中混凝土裂缝的成因 混凝土在水利施工过程中产生的裂缝有很多原因，经过分析，主要原因归纳为以下几点： 1.1 温度影响 混凝土施工硬化期间，水泥会放出大量水热以及化热，造成内部温度上升，在表面引起拉应力，后期在降温过程中，由于受到基础或老混凝土的约束，又会在混凝土内部出现拉应力，当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。 1.2 湿度影响 大部分混凝土内部湿度变化很小或者说变化较慢，但表面湿度相对来说变化较大，有时会发生剧烈变化。由于养护不得当、造成表面湿度不均匀，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。 1.3 混凝土自身性能影响 混凝土是一种拉抗强度是抗压强度的 1/10 左右的脆性材料，短期加荷时的极限拉伸变形也只有（0.6～1.0）×104，长期加荷时的极限拉伸变形也只有（1.2～2.0）×104。但由于原材料各部分比例搭配不均匀，在施工中难免出现离析现象，导致同块混凝土的不同部位强度的不均匀，个别部分抗拉能力较低，裂缝便因此而出现。 1.4 施工影响 ①在现场浇捣混凝土的过程中，振捣或插入不当，漏振、过振或振捣棒抽撤过快，均会影响混凝土的密实性和均匀性，诱导裂缝的产生；②因为混凝土工程进行的抹面次数不能满足要求，更容易出现裂缝现象；③在养...
