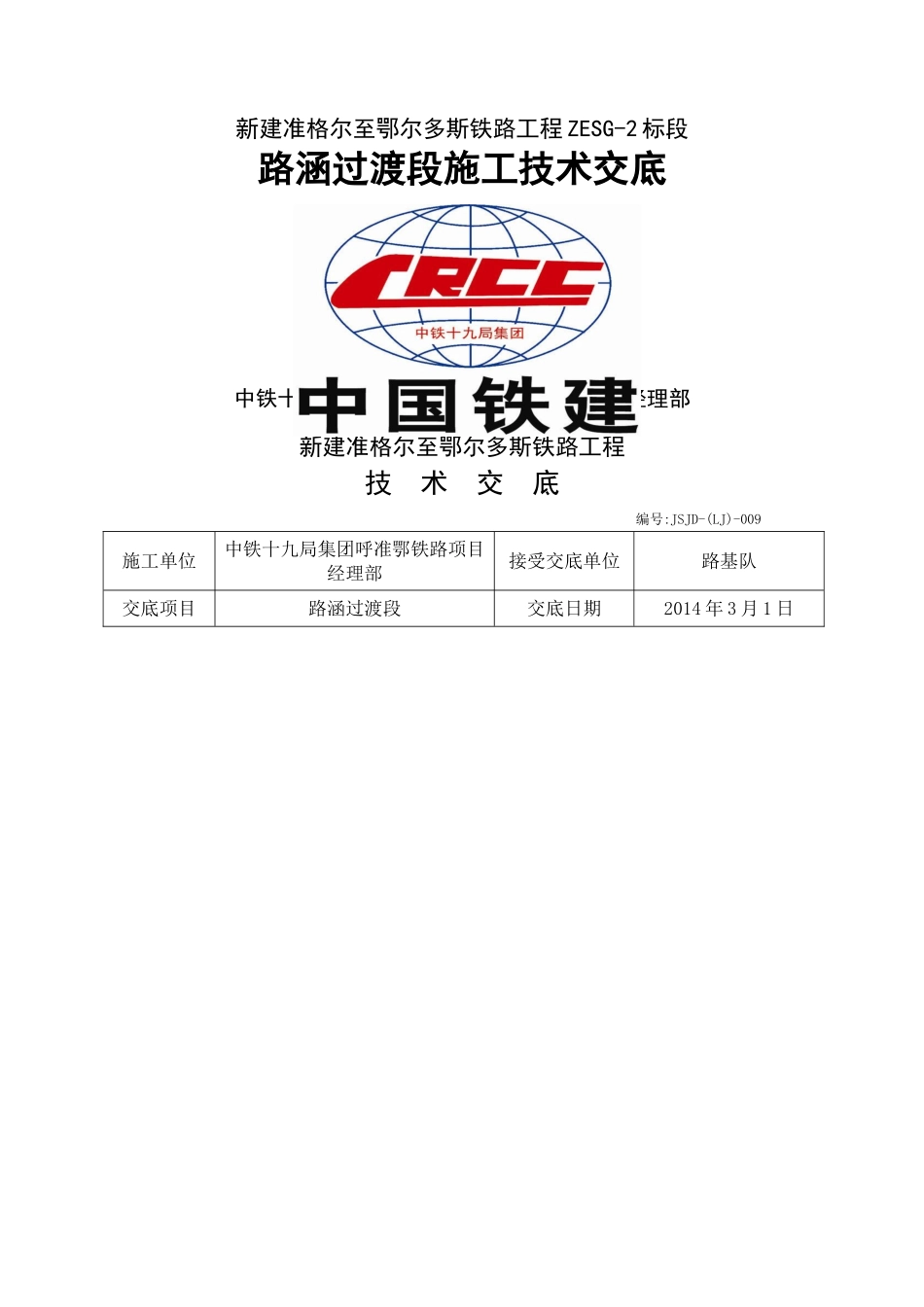

新建准格尔至鄂尔多斯铁路工程 ZESG-2 标段路涵过渡段施工技术交底编制人: 审 核: 批 准: 中铁十九局集团有限公司呼准鄂铁路项目经理部二〇一四年三月新建准格尔至鄂尔多斯铁路工程技 术 交 底 编号:JSJD-(LJ)-009施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目路涵过渡段交底日期2014 年 3 月 1 日1 过渡段填料要求1、1 过渡段填料应符合设计文件与验标得要求。1、2 过渡段采纳 A 组填料倒梯形过渡,具体过渡形式按设计施工图执行。1、3 施工前应对所选择得填料进行核对确认并经试验鉴定,使其能够确保路堤各相应部位填料得质量检测、压实标准等指标达到设计要求。2 施工工艺及技术要求2、1 主要机械设备配置挖掘机、装载机、推土机、平地机、压路机、小型振动压实设备、自卸汽车。2、2 一般规定2.2.1 在路堤与桥台、路堤与横向结构物、路堤与路堑、路堑与隧道得连接按设计要求施工过渡段。2.2.2 桥台与横向结构物基坑得回填工作必须在隐蔽工程验收合格后才能进行。2.2.3 过渡段范围得原地面处理应符合地基处理得有关规定。2.2.4 过渡段施工应分层填筑压实,每层得压实厚度不应大于 30cm,最小压实厚度不宜小于 15cm,具体得摊铺厚度及碾压遍数应按工艺试验确定得工艺参数。进行控制。每压实层路拱坡面应符合设计要求,无积水现象。2.2.5 过渡段填层应与相邻得路堤及锥体同时施工,并将过渡段与连接路堤得碾压面按大致相同得水平分层高度同步填筑并均匀压实。在填筑压实过程中,应保证桥 接受人: 部门负责人: 交底人:新建准格尔至鄂尔多斯铁路工程技 术 交 底 编号:JSJD-(LJ)-009施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目路涵过渡段交底日期2014 年 3 月 1 日台、横向结构物稳定、无损伤。2.2.6 过渡段排水要求⑴ 过渡段施工前,应根据场地情况,实行相应得防排水措施。⑵ 过渡段台背回填料表面应按设计要求实行措施防止地表水渗入。⑶ 过渡段台背与回填料之间应按设计要求设置防排水层。⑷ 过渡段坡脚两侧、路堤底部得纵横向排水措施应符合设计要求。2.2.7 过渡段路堤两侧防护砌体得施工应在地基与路堤变形稳定后进行。宜与相邻路堤得防护砌体施工相互协调。2、3 施工方法及工艺2.3.1 施工方法⑴ 横向结构物两端得过渡段填筑必须对称进行,并应与相邻路堤同步施工。⑵ 涵洞顶部两端大型压路机能碾压到得部位,其填筑施工应符合施工指南得有关规...
