连续梁预应力施工工作业指导书

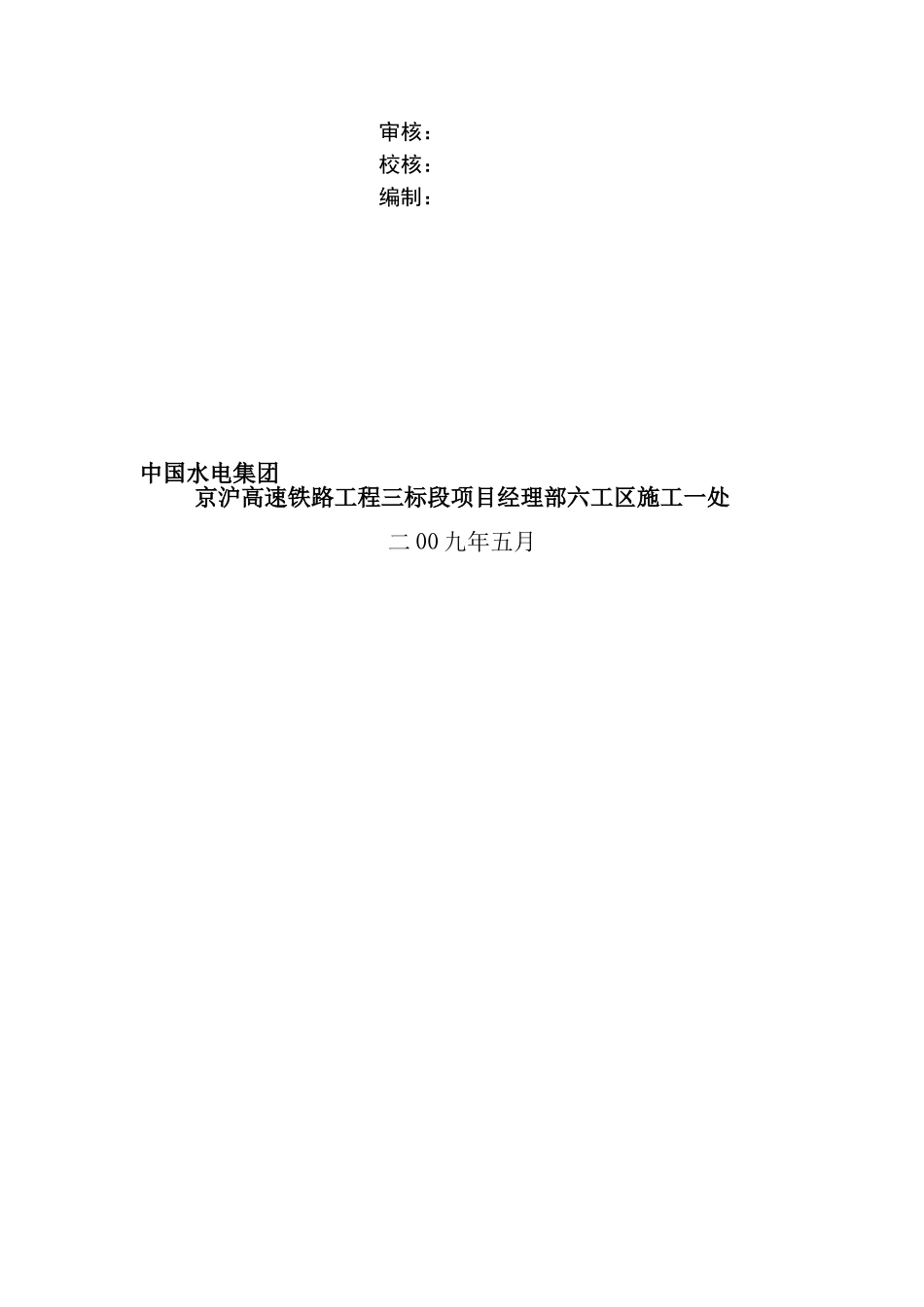

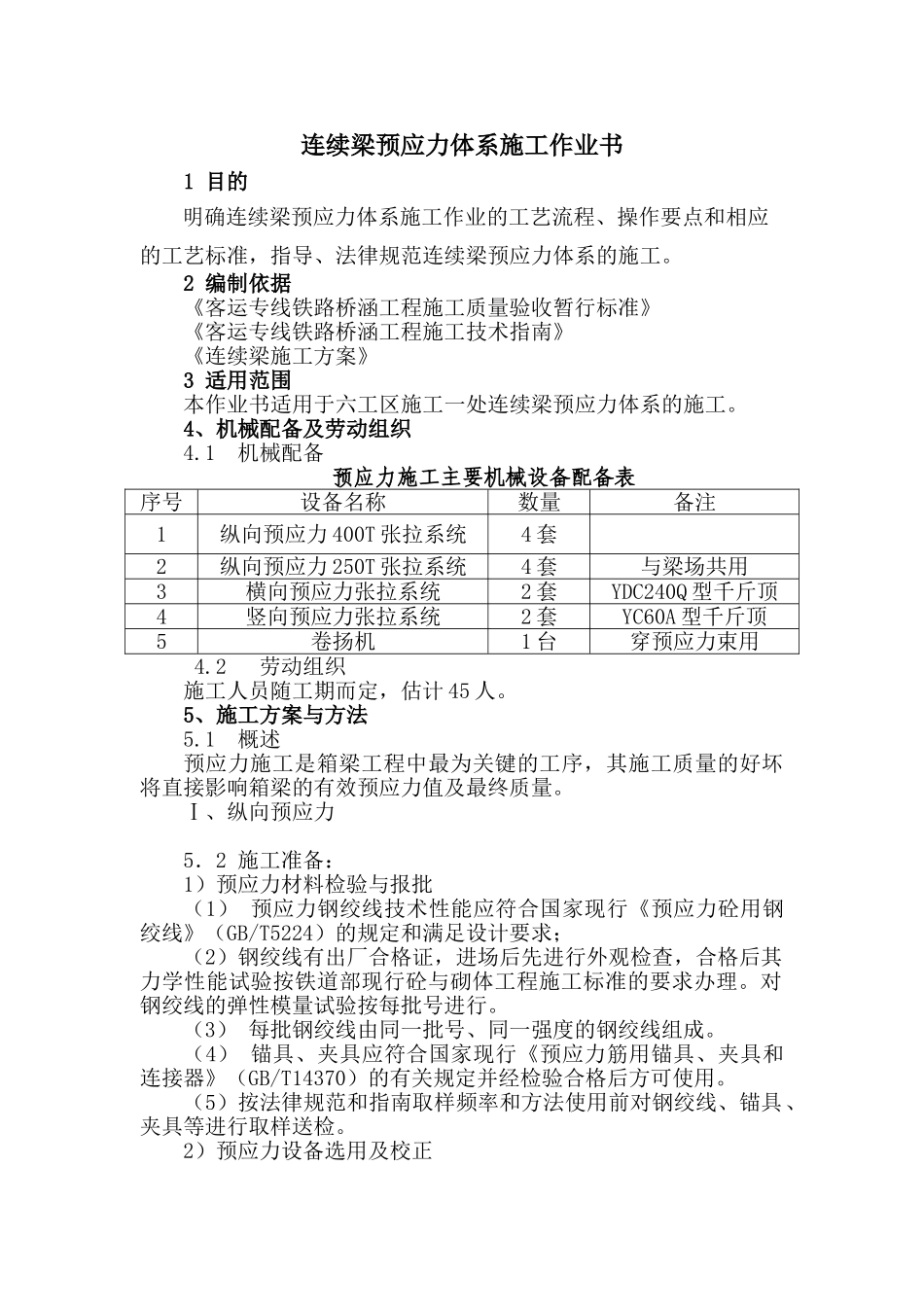

京沪高速铁路土建工程三标段连续梁预应力体系施工作业指导书审查：审核：校核：编制：中国水电集团京沪高速铁路工程三标段项目经理部六工区施工一处二 OO 九年五月连续梁预应力体系施工作业书1 目的明确连续梁预应力体系施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范连续梁预应力体系的施工。2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《连续梁施工方案》3 适用范围本作业书适用于六工区施工一处连续梁预应力体系的施工。4、机械配备及劳动组织4.1 机械配备预应力施工主要机械设备配备表序号设备名称数量备注1纵向预应力 400T 张拉系统4 套2纵向预应力 250T 张拉系统4 套与梁场共用3横向预应力张拉系统2 套YDC240Q 型千斤顶4竖向预应力张拉系统2 套YC60A 型千斤顶5卷扬机1 台穿预应力束用4.2 劳动组织施工人员随工期而定，估计 45 人。5、施工方案与方法5.1 概述预应力施工是箱梁工程中最为关键的工序，其施工质量的好坏将直接影响箱梁的有效预应力值及最终质量。Ⅰ、纵向预应力5．2 施工准备：1）预应力材料检验与报批（1） 预应力钢绞线技术性能应符合国家现行《预应力砼用钢绞线》（GB/T5224）的规定和满足设计要求；（2）钢绞线有出厂合格证，进场后先进行外观检查，合格后其力学性能试验按铁道部现行砼与砌体工程施工标准的要求办理。对钢绞线的弹性模量试验按每批号进行。（3） 每批钢绞线由同一批号、同一强度的钢绞线组成。（4） 锚具、夹具应符合国家现行《预应力筋用锚具、夹具和连接器》（GB/T14370）的有关规定并经检验合格后方可使用。（5）按法律规范和指南取样频率和方法使用前对钢绞线、锚具、夹具等进行取样送检。2）预应力设备选用及校正（1）张拉采纳整拉整放工艺，千斤顶为穿心式，额定张拉吨位为张拉力的 1.2-1.5 倍。千斤顶在张拉前必须经过校正,校正系数不得大于 1.05。校正有效期为一个月且不超过 200 次张拉作业，拆修更换配件的张拉千斤顶必须重新校正。（2）压力表选用防震型，表面最大读数应为张拉力的 1.5 至2.0 倍,精度为 0.4 级,校正有效期为 1 个月。（3）压力表应与张拉千斤顶配套使用。预应力设备应建立台帐及卡片并定期检查。（4）真空灌浆设备由真空泵、螺杆式灌浆泵、高转数搅浆机（大于 1000r/min 和储浆罐组成。5.3 施工方案与方法5.3.1 施工工艺流程见预应力张拉工艺流程图：预应力张拉工...
