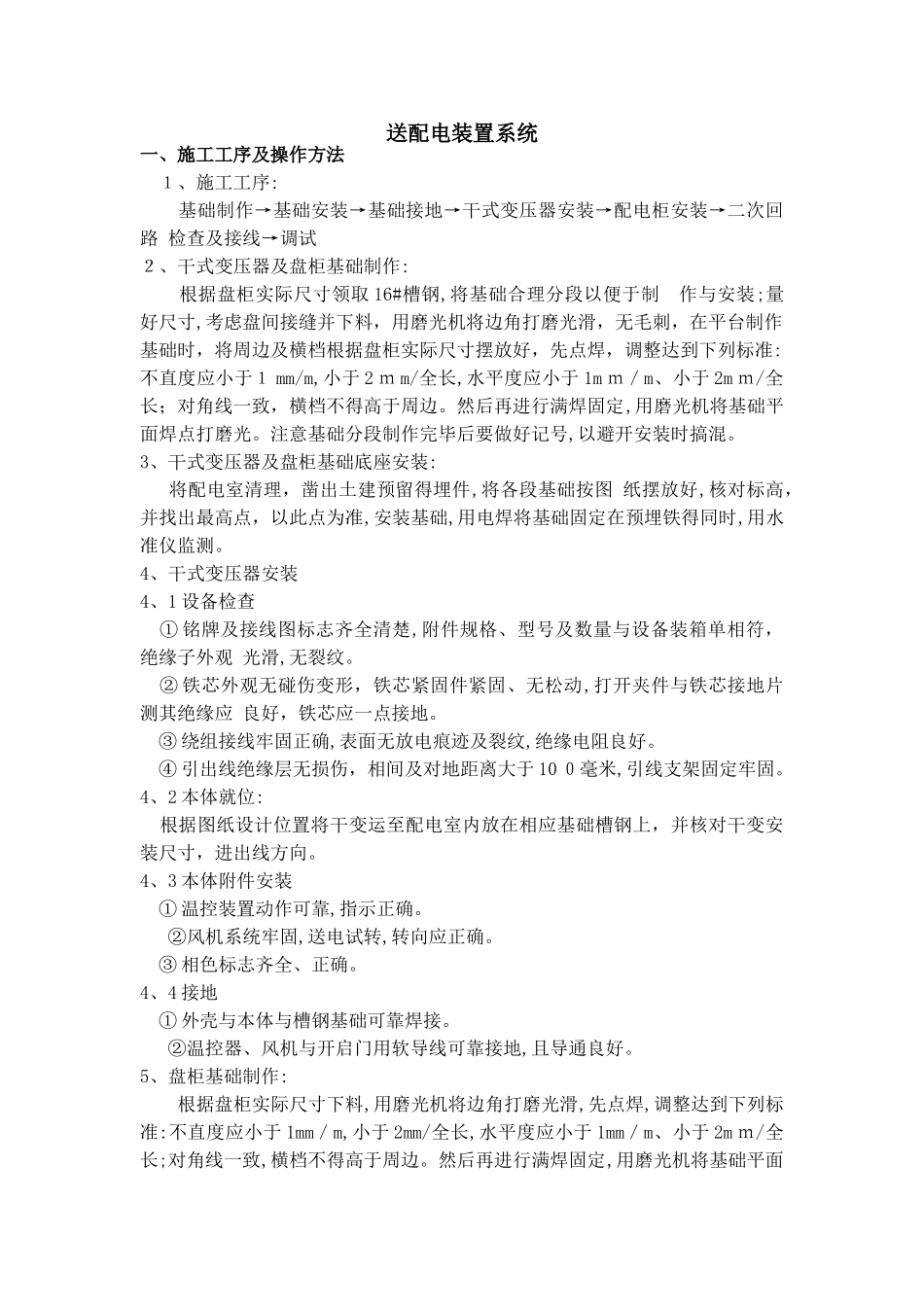

送配电装置系统一、施工工序及操作方法 １、施工工序: 基础制作→基础安装→基础接地→干式变压器安装→配电柜安装→二次回路 检查及接线→调试 ２、干式变压器及盘柜基础制作: 根据盘柜实际尺寸领取 16#槽钢,将基础合理分段以便于制 作与安装;量好尺寸,考虑盘间接缝并下料，用磨光机将边角打磨光滑，无毛刺，在平台制作基础时，将周边及横档根据盘柜实际尺寸摆放好，先点焊，调整达到下列标准:不直度应小于１ mm/m,小于 2 ｍ m/全长,水平度应小于 1m ｍ／m、小于 2m ｍ/全长；对角线一致，横档不得高于周边。然后再进行满焊固定,用磨光机将基础平面焊点打磨光。注意基础分段制作完毕后要做好记号,以避开安装时搞混。 3、干式变压器及盘柜基础底座安装: 将配电室清理，凿出土建预留得埋件,将各段基础按图 纸摆放好,核对标高，并找出最高点，以此点为准,安装基础,用电焊将基础固定在预埋铁得同时,用水准仪监测。 4、干式变压器安装 4、1 设备检查 ① 铭牌及接线图标志齐全清楚,附件规格、型号及数量与设备装箱单相符，绝缘子外观 光滑,无裂纹。 ② 铁芯外观无碰伤变形，铁芯紧固件紧固、无松动,打开夹件与铁芯接地片测其绝缘应 良好，铁芯应一点接地。 ③ 绕组接线牢固正确,表面无放电痕迹及裂纹,绝缘电阻良好。 ④ 引出线绝缘层无损伤，相间及对地距离大于 10 ０毫米,引线支架固定牢固。4、2 本体就位: 根据图纸设计位置将干变运至配电室内放在相应基础槽钢上，并核对干变安 装尺寸，进出线方向。 4、3 本体附件安装 ① 温控装置动作可靠,指示正确。 ②风机系统牢固,送电试转,转向应正确。 ③ 相色标志齐全、正确。 4、4 接地 ① 外壳与本体与槽钢基础可靠焊接。 ②温控器、风机与开启门用软导线可靠接地,且导通良好。5、盘柜基础制作: 根据盘柜实际尺寸下料,用磨光机将边角打磨光滑,先点焊,调整达到下列标准:不直度应小于 1mm／m,小于 2mm/全长,水平度应小于 1mm／m、小于 2m ｍ/全长;对角线一致,横档不得高于周边。然后再进行满焊固定,用磨光机将基础平面焊点打磨光。 6、盘柜基础底座安装: 将配电室清理，凿出土建预留得埋件，将各段基础按图纸摆放好,核对标高,并找出最高点,以此点为准,安装基础,用电焊将基础固定在预埋铁得同时，用水准仪监测。 7、基础接地: 用镀锌扁钢将基础与基础连起来,并且与室外得主接地网相连,基础至少要有两个可靠得接地点,扁钢横放,搭接长度不小于 2 倍...
