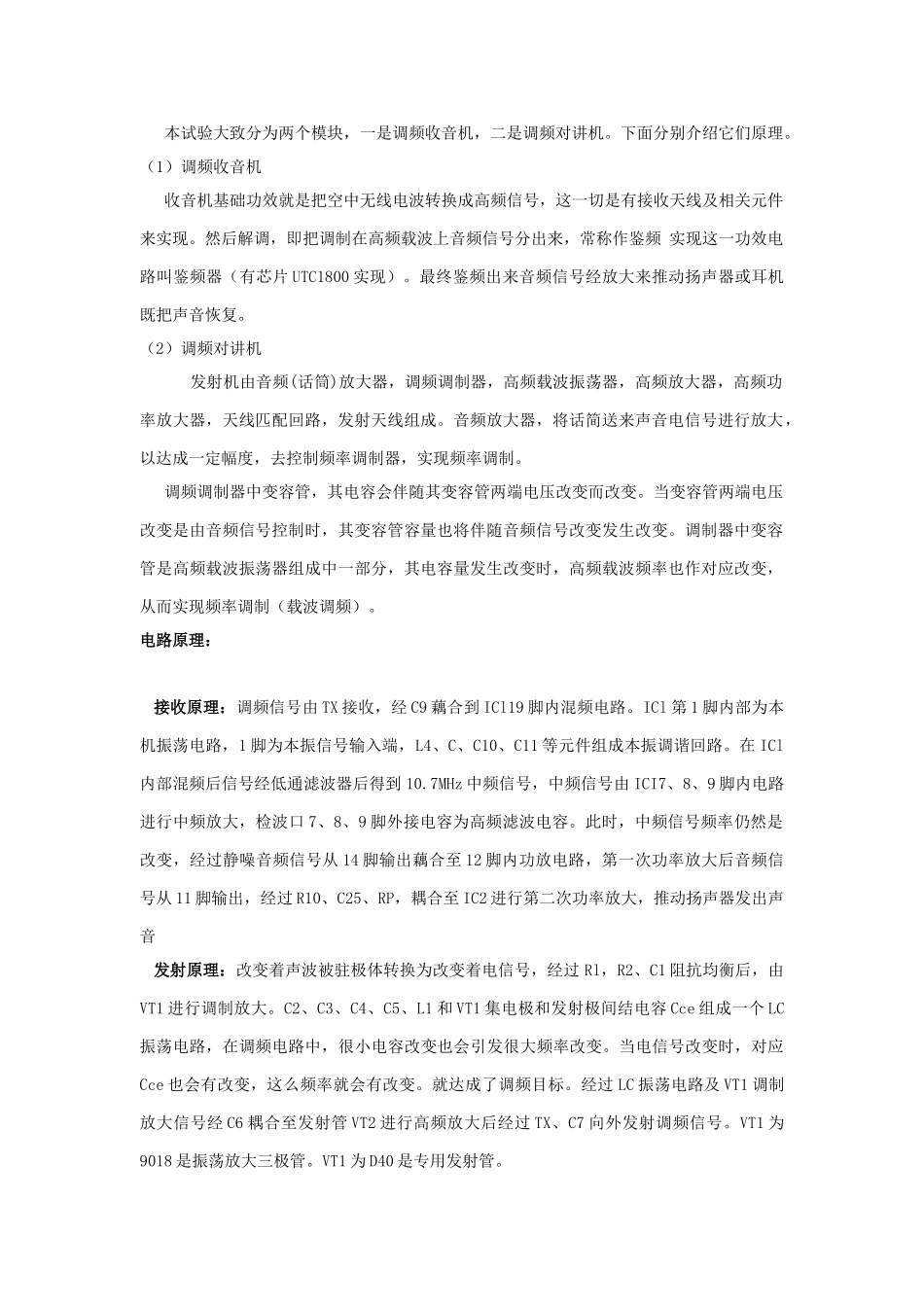

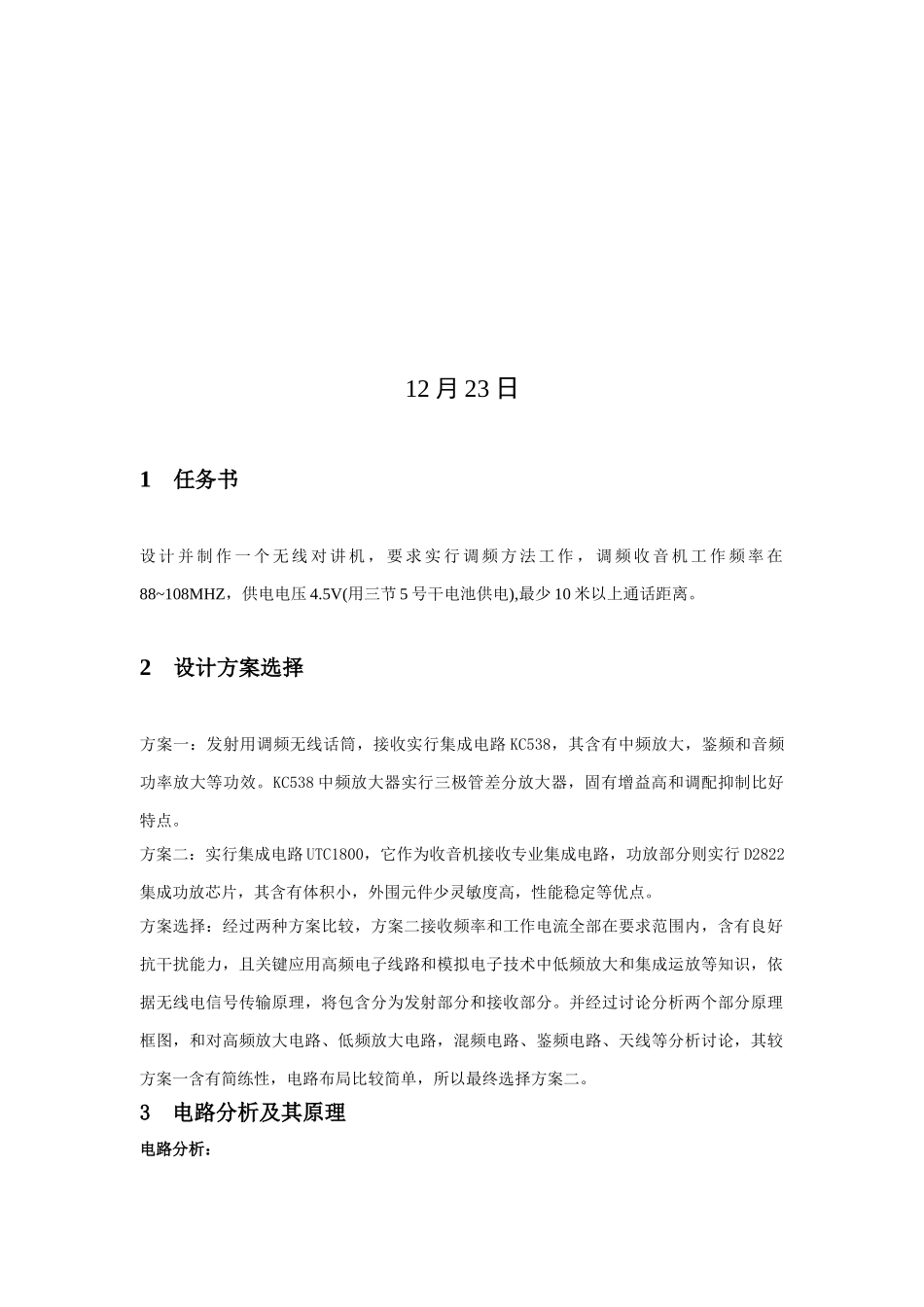

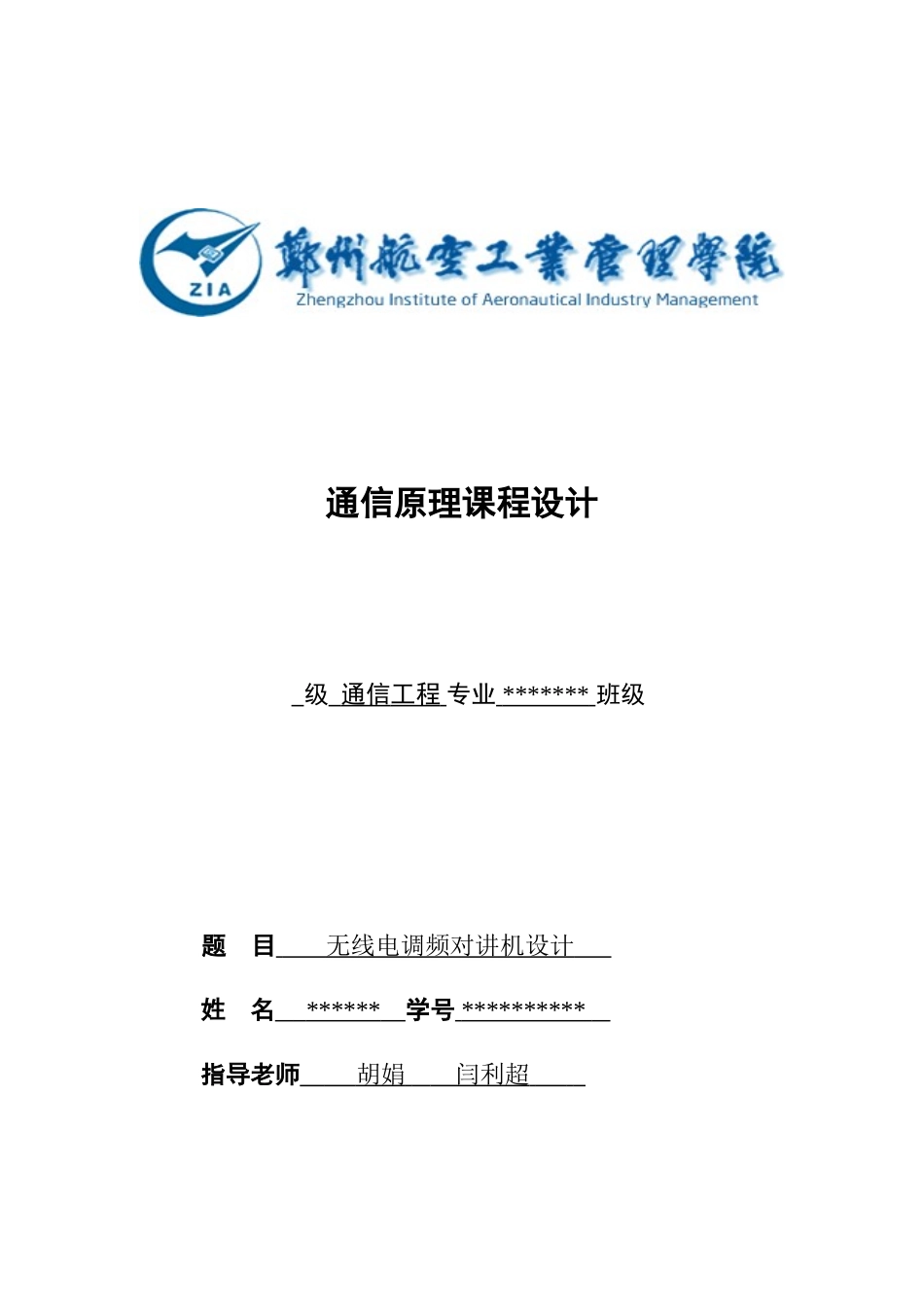

通信原理课程设计 级 通信 工程 专业 ******* 班级题 目 无线电调频对讲机设计 姓 名 ****** 学号 ********** 指导老师 胡娟 闫利超 12 月 23 日1任务书设 计 并 制 作 一 个 无 线 对 讲 机 ， 要 求 实 行 调 频 方 法 工 作 ， 调 频 收 音 机 工 作 频 率 在88~108MHZ，供电电压 4.5V(用三节 5 号干电池供电),最少 10 米以上通话距离。2设计方案选择方案一：发射用调频无线话筒，接收实行集成电路 KC538，其含有中频放大，鉴频和音频功率放大等功效。KC538 中频放大器实行三极管差分放大器，固有增益高和调配抑制比好特点。方案二：实行集成电路 UTC1800，它作为收音机接收专业集成电路，功放部分则实行 D2822集成功放芯片，其含有体积小，外围元件少灵敏度高，性能稳定等优点。方案选择：经过两种方案比较，方案二接收频率和工作电流全部在要求范围内，含有良好抗干扰能力，且关键应用高频电子线路和模拟电子技术中低频放大和集成运放等知识，依据无线电信号传输原理，将包含分为发射部分和接收部分。并经过讨论分析两个部分原理框图，和对高频放大电路、低频放大电路，混频电路、鉴频电路、天线等分析讨论，其较方案一含有简练性，电路布局比较简单，所以最终选择方案二。3 电路分析及其原理电路分析： 本试验大致分为两个模块，一是调频收音机，二是调频对讲机。下面分别介绍它们原理。（1）调频收音机 收音机基础功效就是把空中无线电波转换成高频信号，这一切是有接收天线及相关元件来实现。然后解调，即把调制在高频载波上音频信号分出来，常称作鉴频 实现这一功效电路叫鉴频器（有芯片 UTC1800 实现）。最终鉴频出来音频信号经放大来推动扬声器或耳机既把声音恢复。（2）调频对讲机 发射机由音频(话筒)放大器，调频调制器，高频载波振荡器，高频放大器，高频功率放大器，天线匹配回路，发射天线组成。音频放大器，将话简送来声音电信号进行放大，以达成一定幅度，去控制频率调制器，实现频率调制。 调频调制器中变容管，其电容会伴随其变容管两端电压改变而改变。当变容管两端电压改变是由音频信号控制时，其变容管容量也将伴随音频信号改变发生改变。调制器中变容管是高频载波振荡器组成中一部分，其电容量发生改变时，高频载波频率也作对应改变，从而实现频率调制（载波调频）。 电路原理： 接收原理：调频信号由 TX 接收，经 C9 藕合到 ICl19 脚内混...
