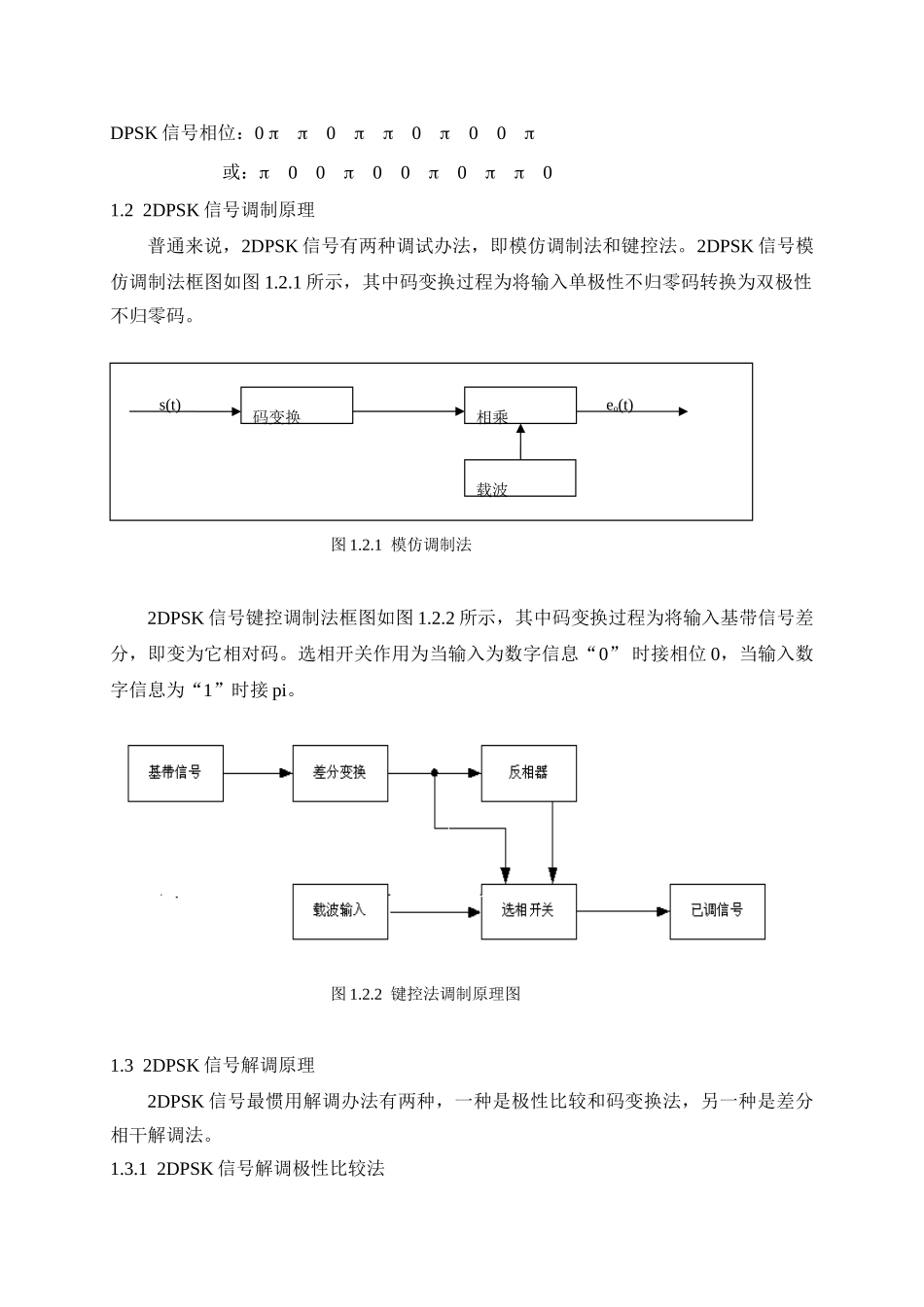

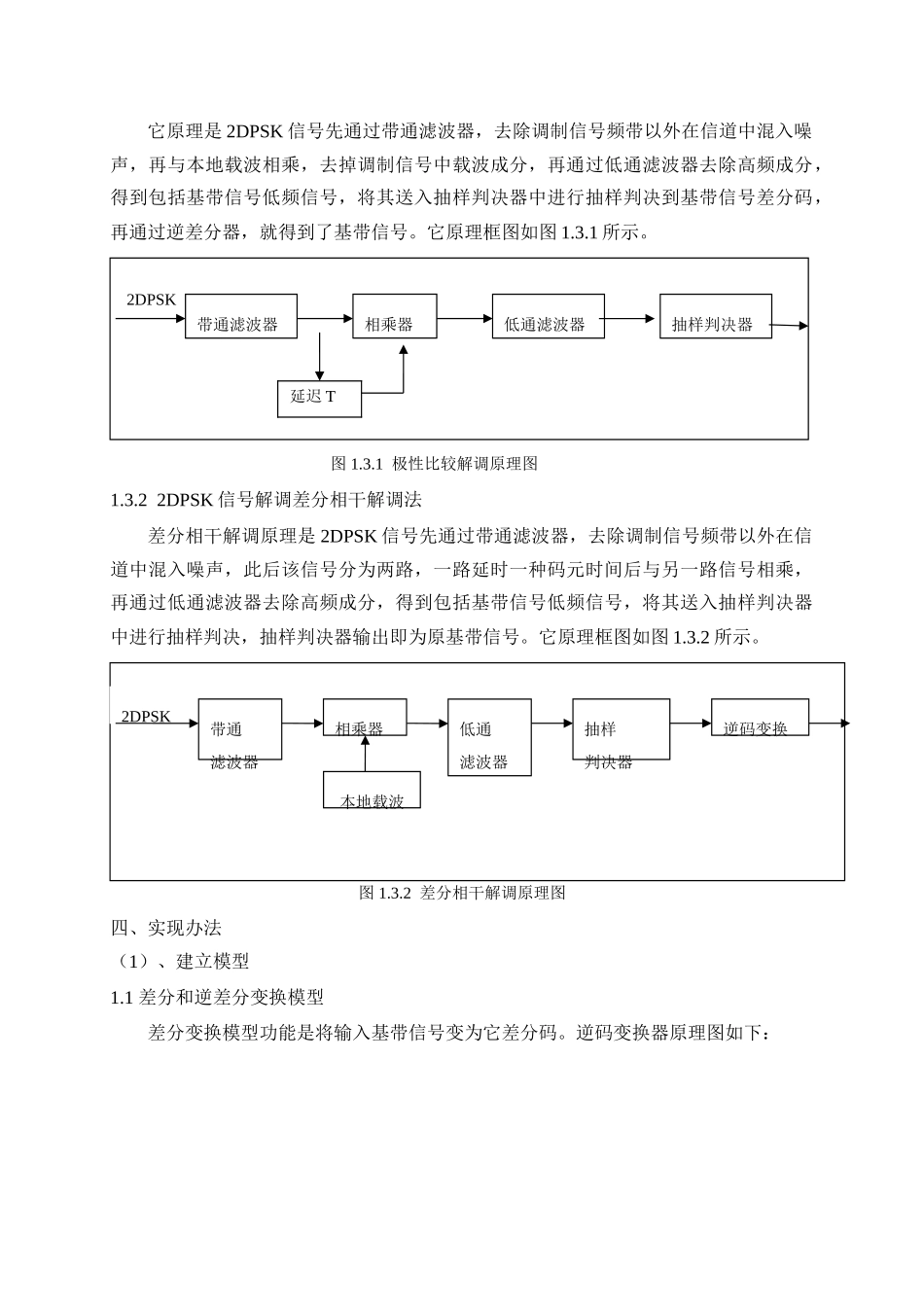

2DPSK 调制与解调系统仿真设计原理 (1) 2DPSK 信号原理 1.1 2DPSK 信号原理2DPSK 方式即是运用先后相邻码元相对相位值去表达数字信息一种方式。现假设用 Φ 表达本码元初相与前一码元初相之差，并规定：Φ＝0 表达 0 码，Φ＝π 表达 1 码。则数字信息序列与 2DPSK 信号码元相位关系可举例表达如 2PSK 信号是用载波不同相位直接去表达相应数字信号而得出，在接受端只能采纳相干解调，它时域波形图如图2.1 所示。 图 1.1 2DPSK 信号在这种绝对移相方式中，发送端是采纳某一种相位作为基准，因此在系统接受端也必要采纳相似基准相位。假如基准相位发生变化，则在接受端回答信号将与发送数字信息完全相反。因此在实际过程中普通不采纳绝对移相方式，而采纳相对移相方式。定义 为本码元初相与前一码元初相之差，假设：→数字信息“0”；→数字信息“1”。则数字信息序列与 2DPSK 信号码元相位关系可举例表达如下：数字信息： 1 0 1 1 0 1 1 1 0 1DPSK 信号相位：0 或：1.2 2DPSK 信号调制原理普通来说，2DPSK 信号有两种调试办法，即模仿调制法和键控法。2DPSK 信号模仿调制法框图如图 1.2.1 所示，其中码变换过程为将输入单极性不归零码转换为双极性不归零码。图 1.2.1 模仿调制法2DPSK 信号键控调制法框图如图 1.2.2 所示，其中码变换过程为将输入基带信号差分，即变为它相对码。选相开关作用为当输入为数字信息“0” 时接相位 0，当输入数字信息为“1”时接 pi。图 1.2.2 键控法调制原理图1.3 2DPSK 信号解调原理2DPSK 信号最惯用解调办法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。1.3.1 2DPSK 信号解调极性比较法码变换相乘载波s(t)eo(t)它原理是 2DPSK 信号先通过带通滤波器，去除调制信号频带以外在信道中混入噪声，再与本地载波相乘，去掉调制信号中载波成分，再通过低通滤波器去除高频成分，得到包括基带信号低频信号，将其送入抽样判决器中进行抽样判决到基带信号差分码，再通过逆差分器，就得到了基带信号。它原理框图如图 1.3.1 所示。图 1.3.1 极性比较解调原理图1.3.2 2DPSK 信号解调差分相干解调法差分相干解调原理是 2DPSK 信号先通过带通滤波器，去除调制信号频带以外在信道中混入噪声，此...
