通信基站防雷方案设计样本

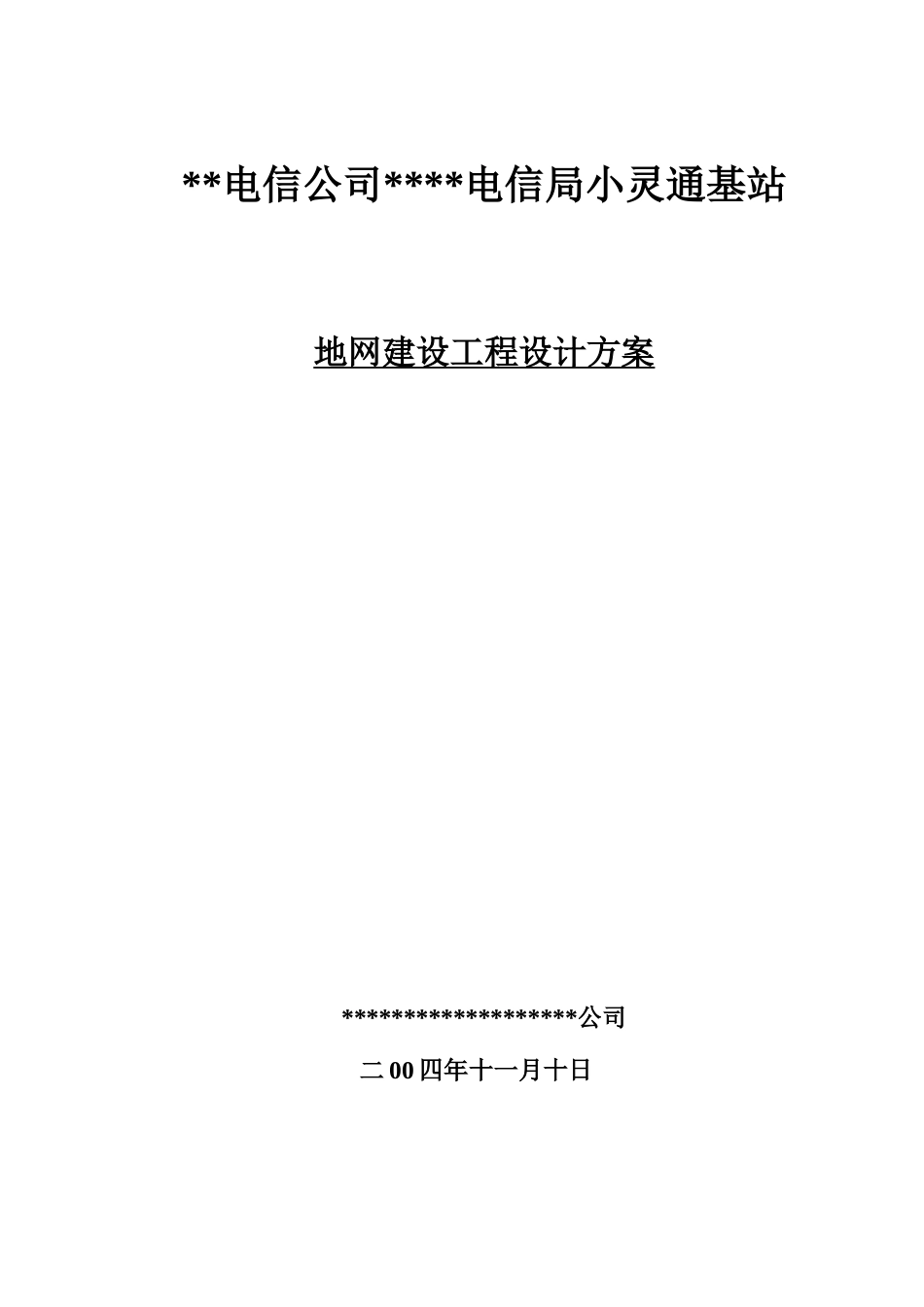

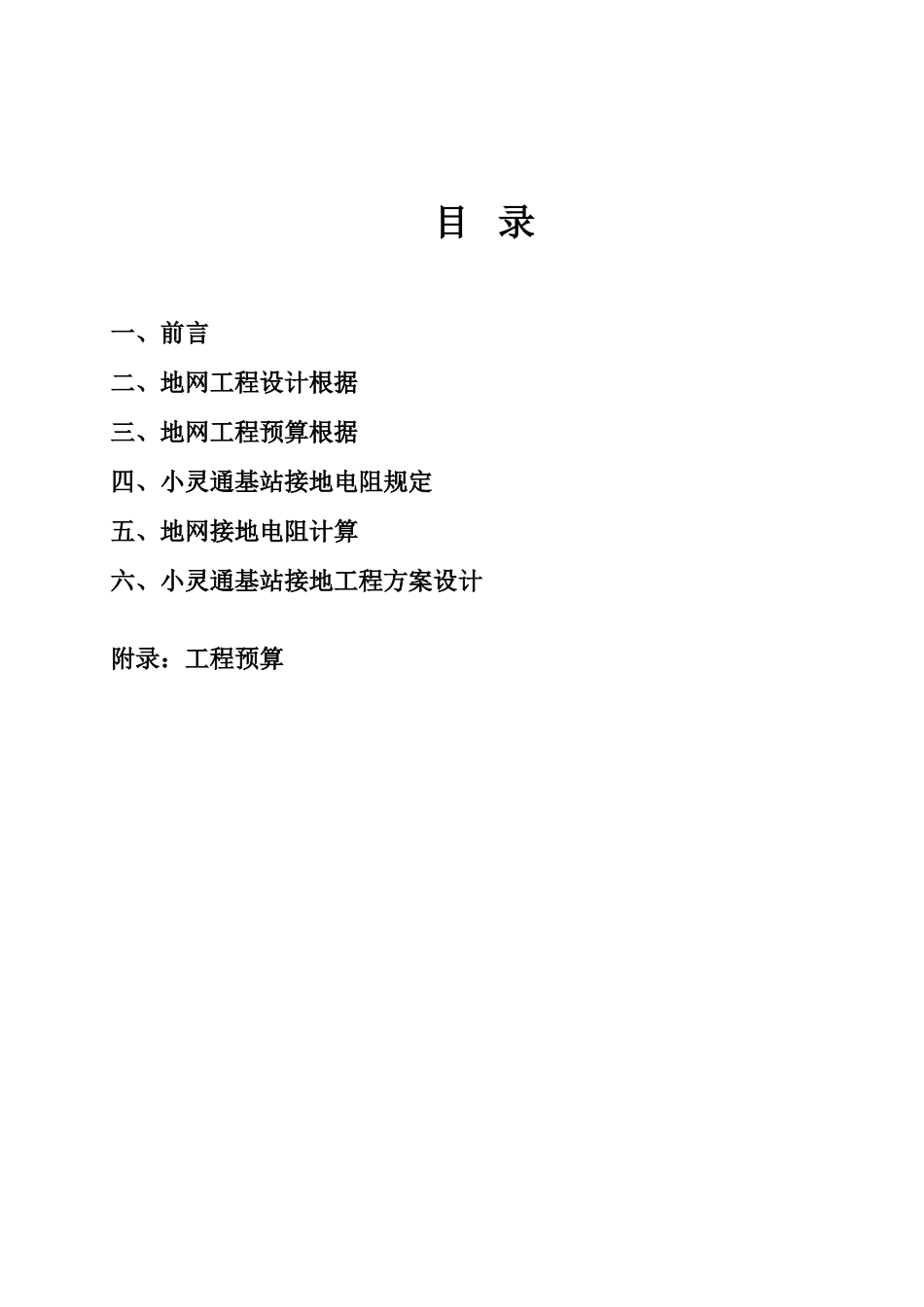

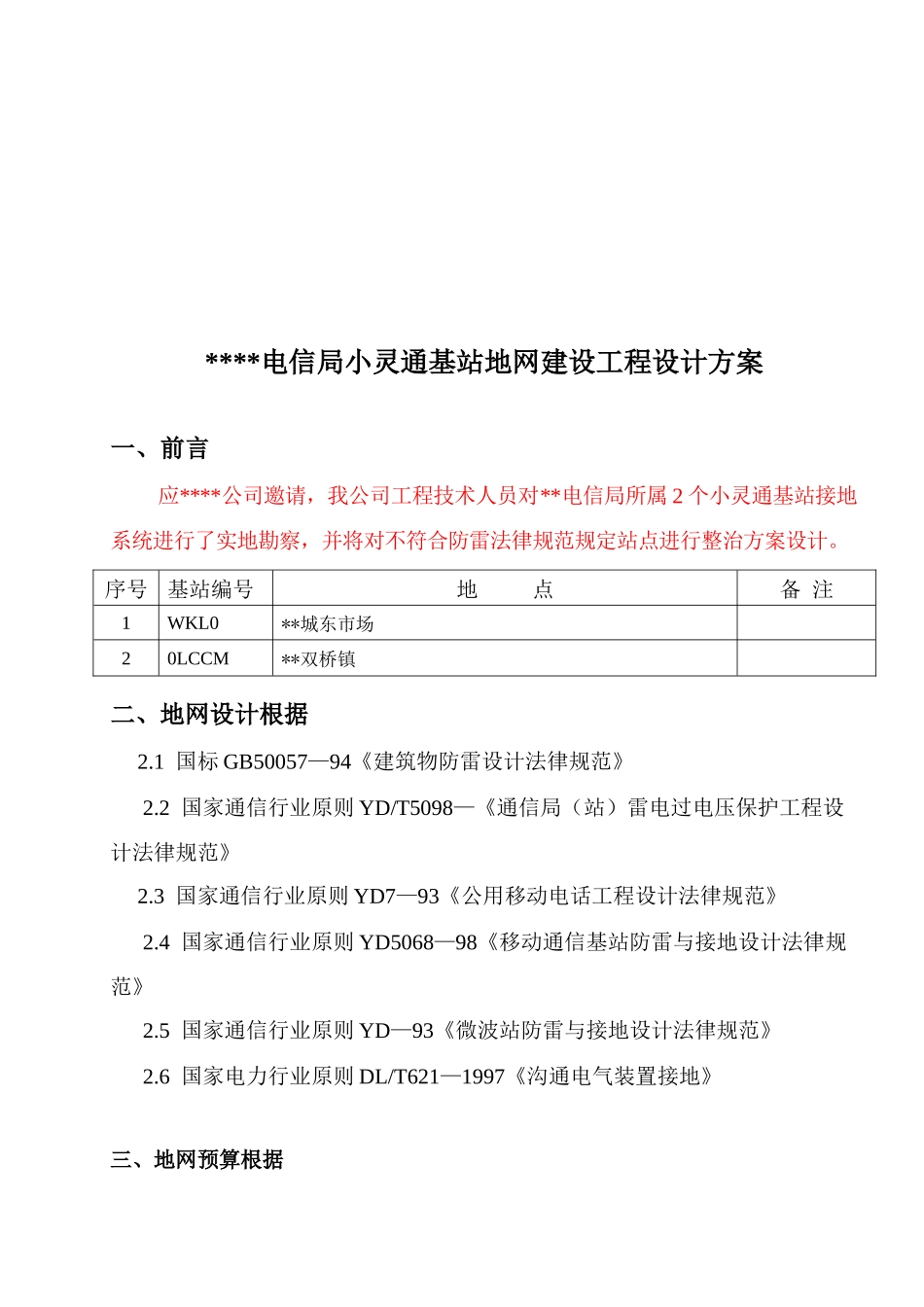

**电信公司****电信局小灵通基站地网建设工程设计方案*******************公司二 00 四年十一月十日目 录一、前言二、地网工程设计根据三、地网工程预算根据四、小灵通基站接地电阻规定五、地网接地电阻计算六、小灵通基站接地工程方案设计附录：工程预算****电信局小灵通基站地网建设工程设计方案一、前言应****公司邀请，我公司工程技术人员对**电信局所属 2 个小灵通基站接地系统进行了实地勘察，并将对不符合防雷法律规范规定站点进行整治方案设计。序号基站编号地 点备 注1WKL0**城东市场20LCCM**双桥镇二、地网设计根据 2.1 国标 GB50057—94《建筑物防雷设计法律规范》 2.2 国家通信行业原则 YD/T5098—《通信局（站）雷电过电压保护工程设计法律规范》 2.3 国家通信行业原则 YD7—93《公用移动电话工程设计法律规范》 2.4 国家通信行业原则 YD5068—98《移动通信基站防雷与接地设计法律规范》 2.5 国家通信行业原则 YD—93《微波站防雷与接地设计法律规范》 2.6 国家电力行业原则 DL/T621—1997《沟通电气装置接地》三、地网预算根据 1、参照中华人民共和国邮电部《通信建设工程预算定额（第一册）》之《电信设备安装工程》； 2、参照中华人民共和国邮电部《通信建设工程预算定额（第二册）》之《通信线路工程》； 3、参照中华人民共和国邮电部《通信建设工程概算、预算编制办法及费用定额》之《通信建设工程价款结算办法》；4、参照《全国统一建筑工程基本定额广西壮族自治区单位估价表》。四、小灵通基站接地电阻规定依照小灵通基站设备生产厂家和地网建设方规定，我方对小灵通基站地网按新建人工接地网接地电阻≤10Ω 设计，并使新建地网与建筑物自然接地体相连后联合接地电阻 ≤ 10 Ω 。 小灵通基站地网由建筑物自然接地体（如建筑物钢筋混凝土、入户水管等）和人工接地网构成。五、地网接地电阻计算5.1 垂直地极接地电阻计算采纳 50×50×5 热镀锌角钢，每根 2m。RV=式中：RV——垂直接地极接地电阻，Ω；ρ——土壤电阻率，Ω·m；L——垂直接地极长度，m，本设计采纳 2m；d——地极直径或等效直径，本设计 d=0.042m。则得：RV 总===0.4ρ5.2 水平地极接地电阻计算钢材水平地极计算Rh=式中： Rh——水平钢材接地极接地电阻，Ω； L——水平接地极总长度，m，采纳 40×4 热镀锌扁钢，每组长度按100m 计算； h——水平接地极埋设深度，m，本工程埋深 0.8m。d——水平接地极直径或等...
