通信架空光缆综合项目施工基本工艺新工法

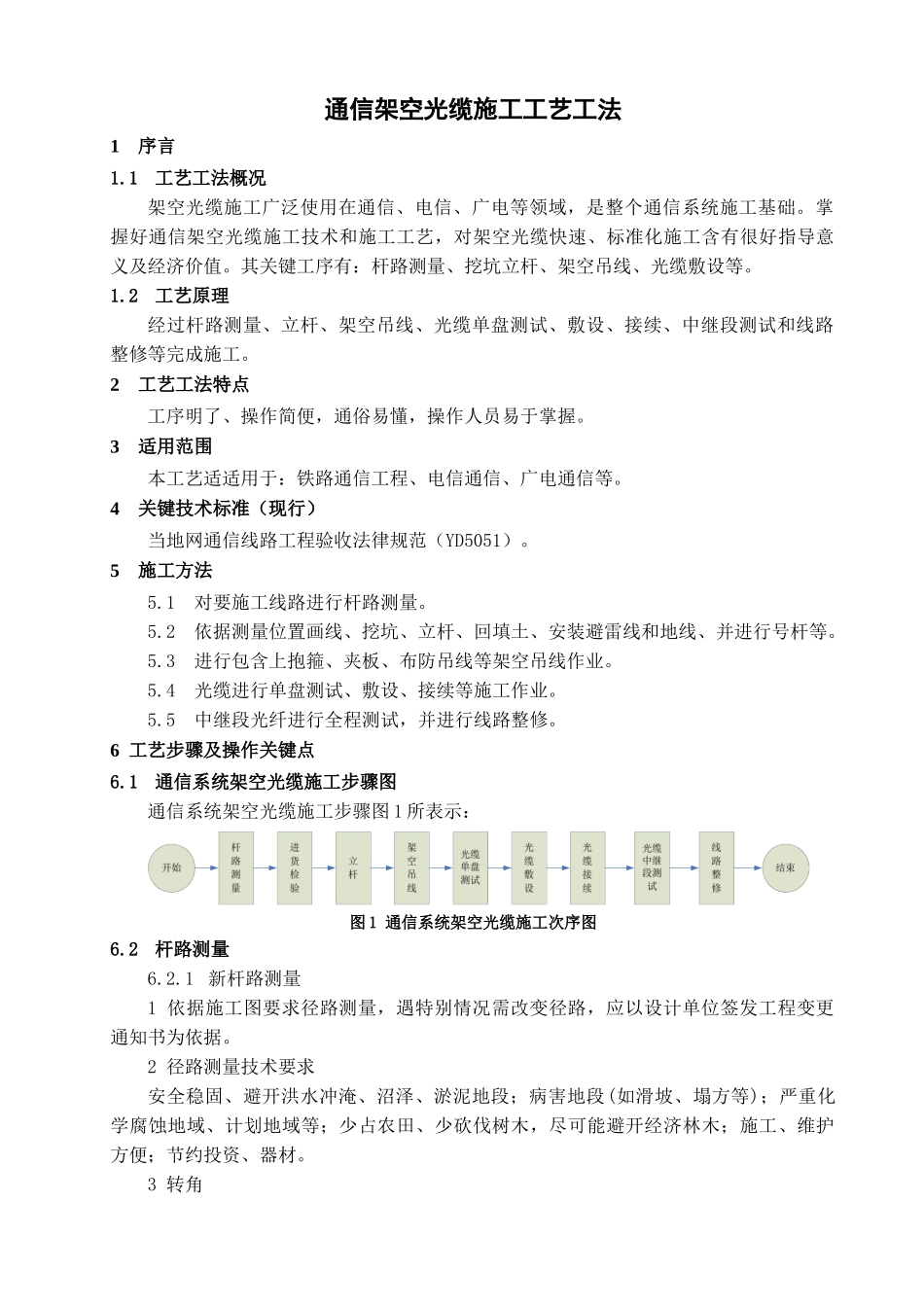

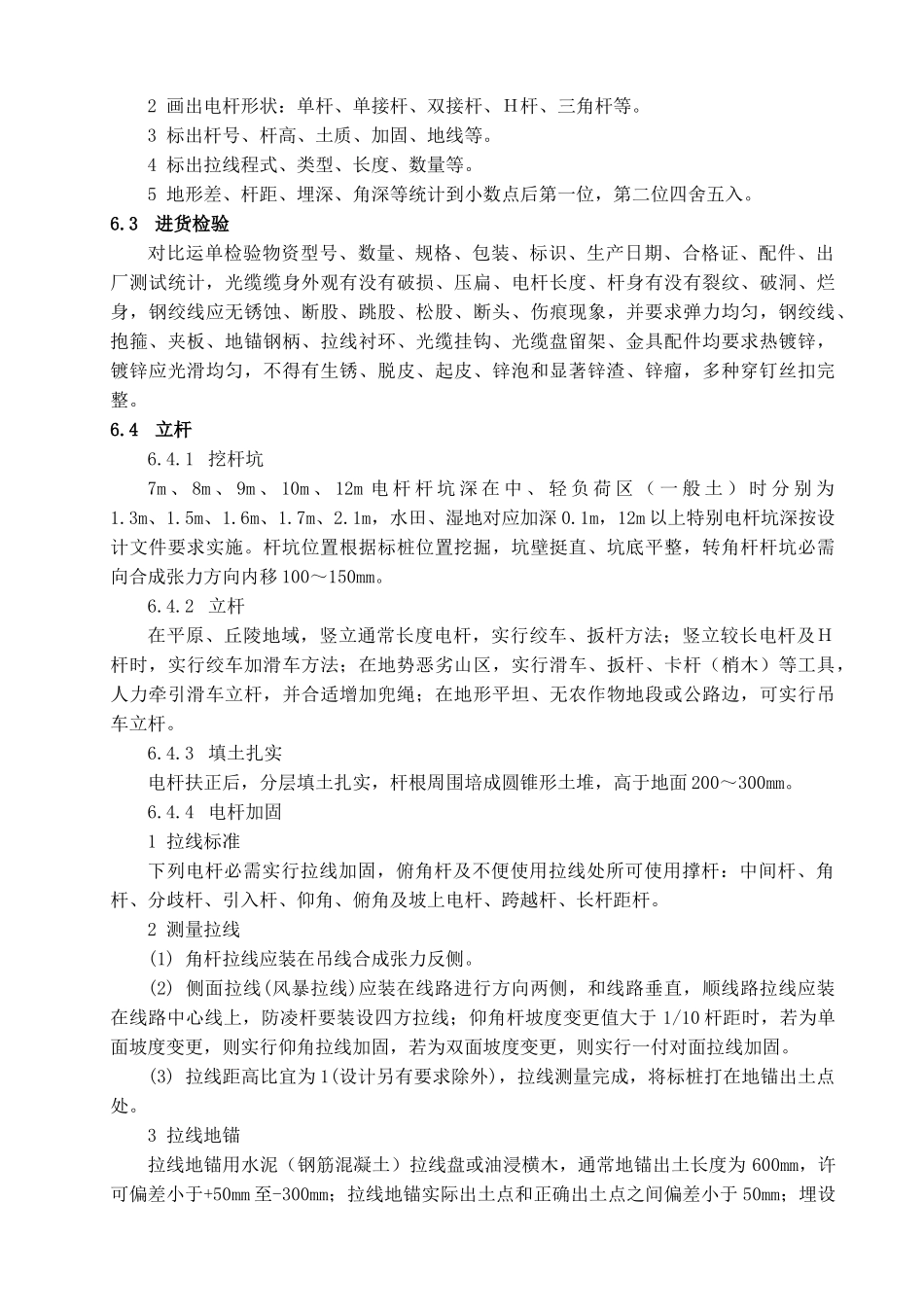

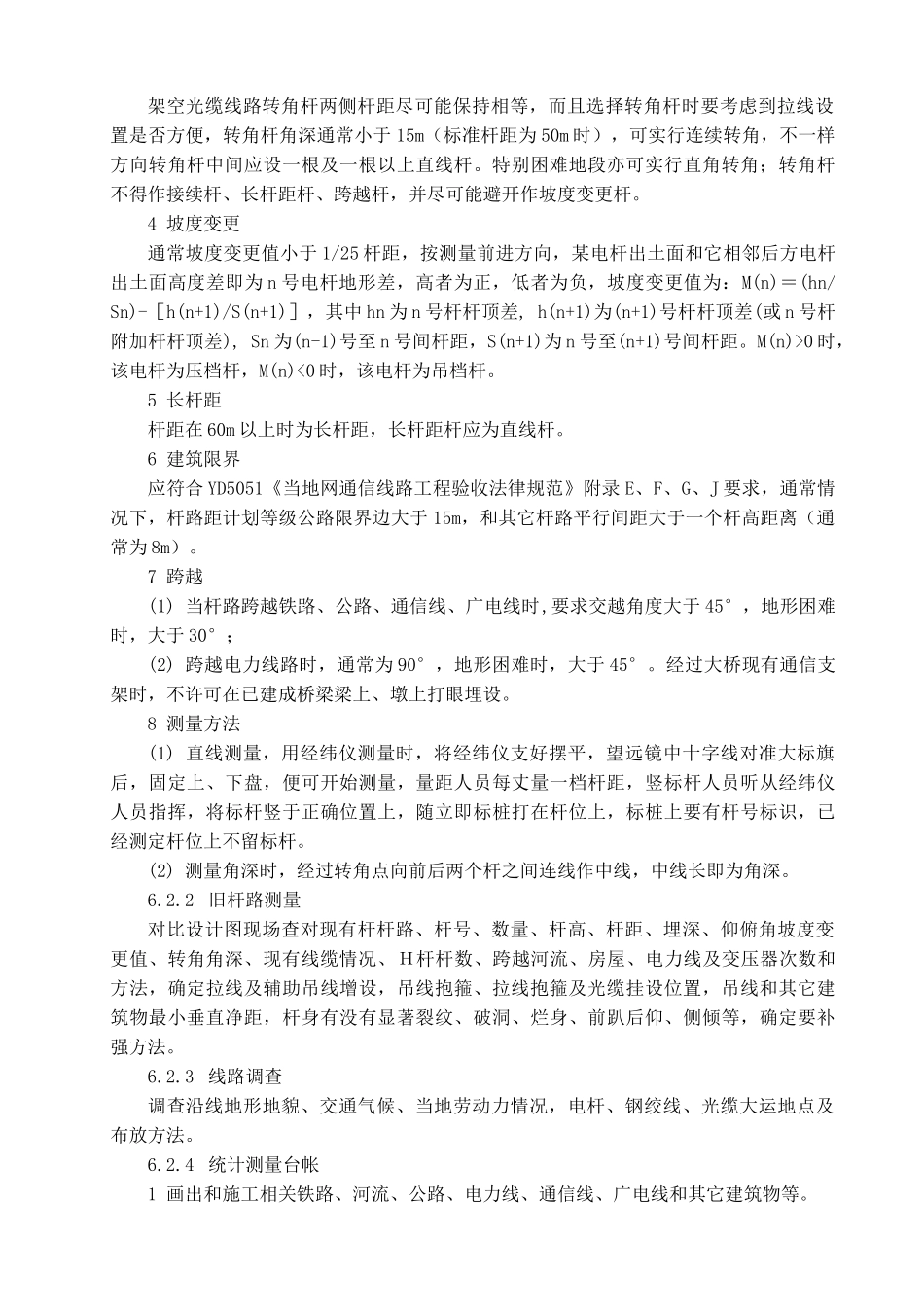

通信架空光缆施工工艺工法1序言1.1工艺工法概况架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工基础。掌握好通信架空光缆施工技术和施工工艺，对架空光缆快速、标准化施工含有很好指导意义及经济价值。其关键工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。1.2工艺原理经过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完成施工。2工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。3适用范围本工艺适适用于：铁路通信工程、电信通信、广电通信等。4关键技术标准（现行）当地网通信线路工程验收法律规范（YD5051）。5施工方法5.1对要施工线路进行杆路测量。5.2依据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。5.3进行包含上抱箍、夹板、布防吊线等架空吊线作业。5.4光缆进行单盘测试、敷设、接续等施工作业。5.5中继段光纤进行全程测试，并进行线路整修。6 工艺步骤及操作关键点6.1通信系统架空光缆施工步骤图通信系统架空光缆施工步骤图 1 所表示：图 1 通信系统架空光缆施工次序图6.2杆路测量6.2.1 新杆路测量1 依据施工图要求径路测量，遇特别情况需改变径路，应以设计单位签发工程变更通知书为依据。2 径路测量技术要求安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地域、计划地域等；少占农田、少砍伐树木，尽可能避开经济林木；施工、维护方便；节约投资、器材。3 转角架空光缆线路转角杆两侧杆距尽可能保持相等，而且选择转角杆时要考虑到拉线设置是否方便，转角杆角深通常小于 15m（标准杆距为 50m 时），可实行连续转角，不一样方向转角杆中间应设一根及一根以上直线杆。特别困难地段亦可实行直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽可能避开作坡度变更杆。4 坡度变更通常坡度变更值小于 1/25 杆距，按测量前进方向，某电杆出土面和它相邻后方电杆出土面高度差即为 n 号电杆地形差，高者为正，低者为负，坡度变更值为：M(n)＝(hn/Sn)-［h(n+1)/S(n+1)］，其中 hn 为 n 号杆杆顶差, h(n+1)为(n+1)号杆杆顶差(或 n 号杆附加杆杆顶差), Sn 为(n-1)号至 n 号间杆距，S(n+1)为 n 号至(n+1)号间杆距。M(n)>0 时，该电杆为压档杆，M(n)<0 时，该电杆为吊档杆。5 长杆距杆距在 60m 以上时为长杆距，长杆距杆应为直线杆。6 建筑限界应符合 YD5051《当地网通...
