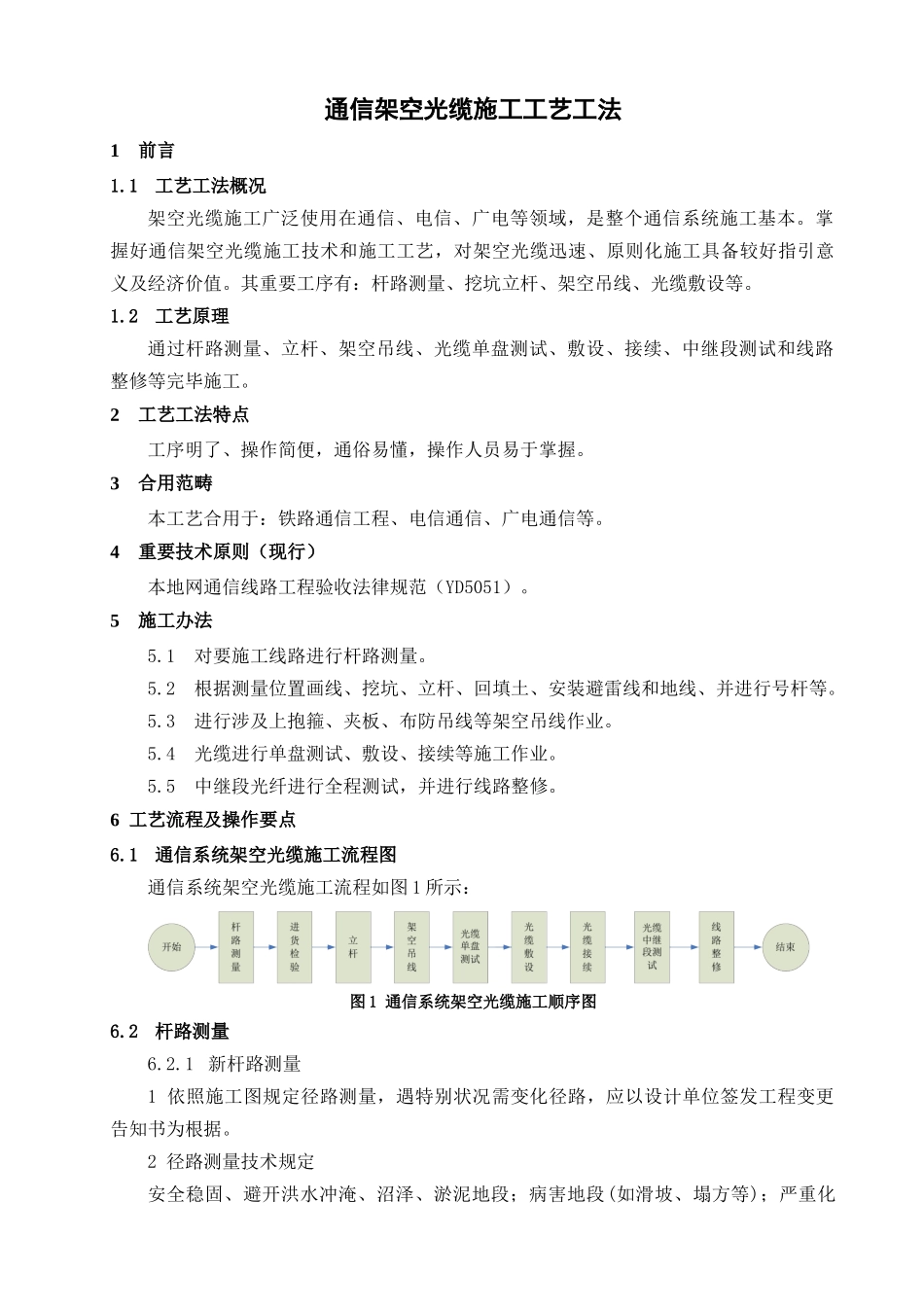

通信架空光缆施工工艺工法样本

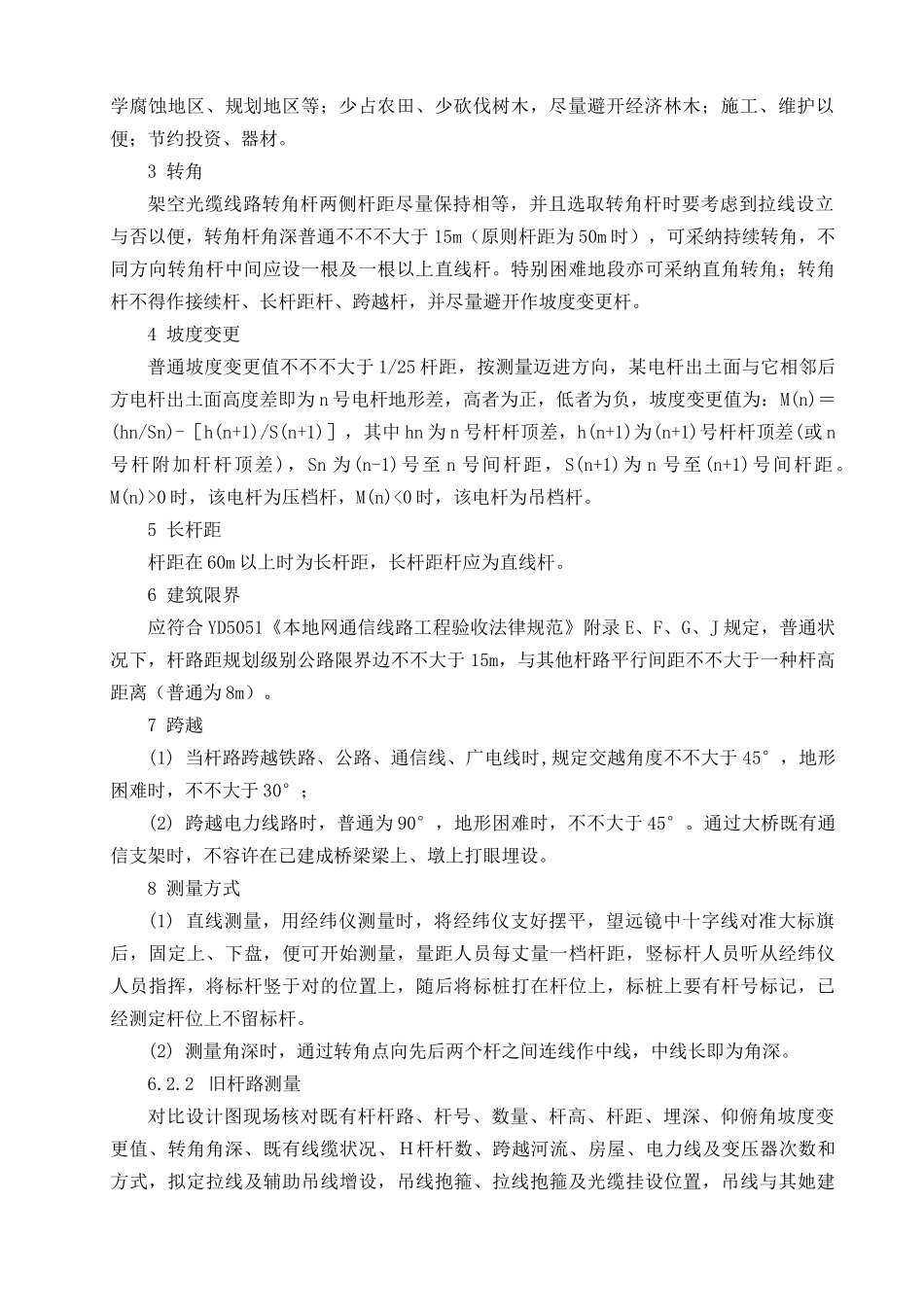

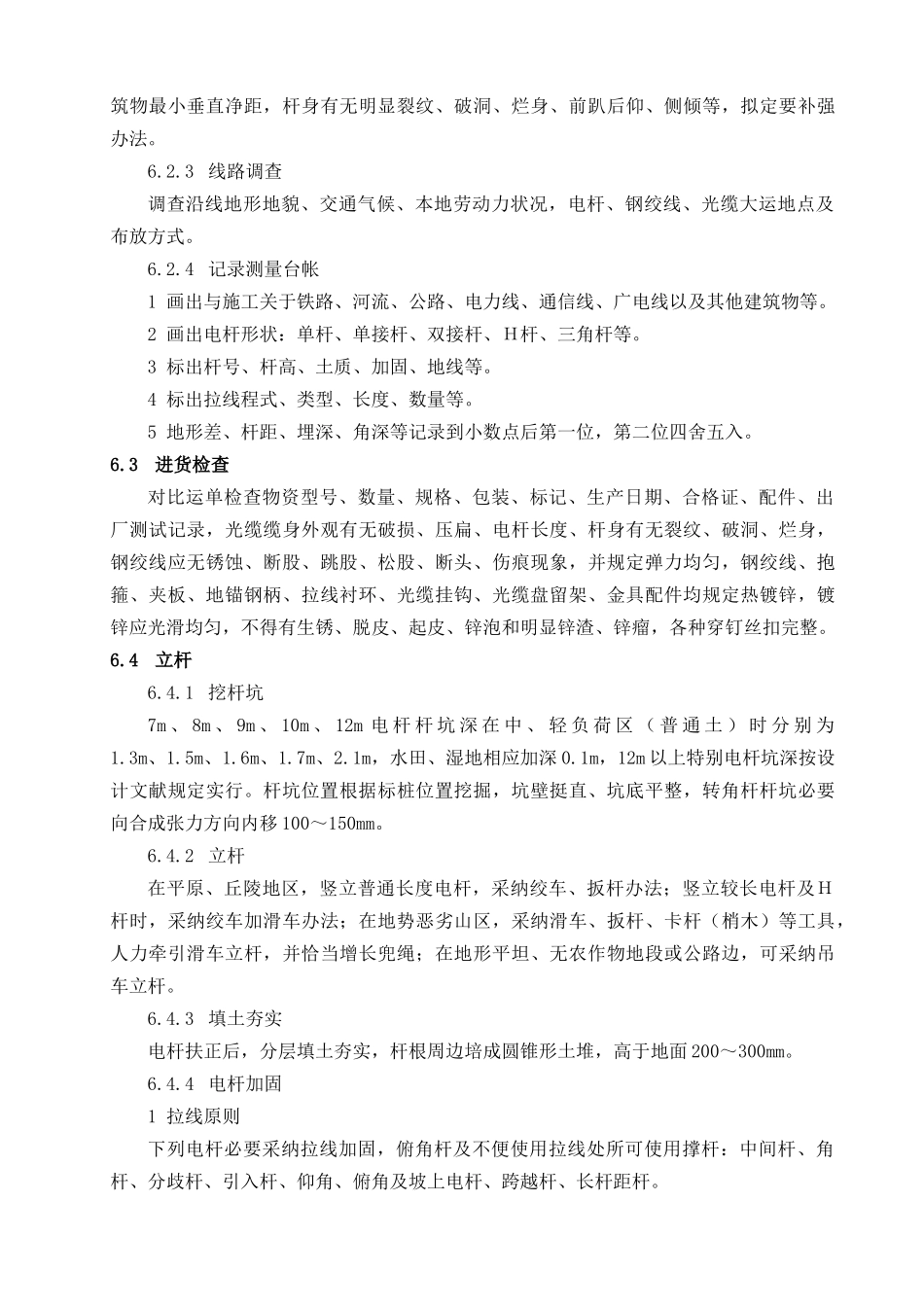

通信架空光缆施工工艺工法1前言1.1工艺工法概况架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工基本。掌握好通信架空光缆施工技术和施工工艺，对架空光缆迅速、原则化施工具备较好指引意义及经济价值。其重要工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。1.2工艺原理通过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完毕施工。2工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。3合用范畴本工艺合用于：铁路通信工程、电信通信、广电通信等。4重要技术原则（现行）本地网通信线路工程验收法律规范（YD5051）。5施工办法5.1对要施工线路进行杆路测量。5.2根据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。5.3进行涉及上抱箍、夹板、布防吊线等架空吊线作业。5.4光缆进行单盘测试、敷设、接续等施工作业。5.5中继段光纤进行全程测试，并进行线路整修。6 工艺流程及操作要点6.1通信系统架空光缆施工流程图通信系统架空光缆施工流程如图 1 所示：图 1 通信系统架空光缆施工顺序图6.2杆路测量6.2.1 新杆路测量1 依照施工图规定径路测量，遇特别状况需变化径路，应以设计单位签发工程变更告知书为根据。2 径路测量技术规定安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地区、规划地区等；少占农田、少砍伐树木，尽量避开经济林木；施工、维护以便；节约投资、器材。3 转角架空光缆线路转角杆两侧杆距尽量保持相等，并且选取转角杆时要考虑到拉线设立与否以便，转角杆角深普通不不不大于 15m（原则杆距为 50m 时），可采纳持续转角，不同方向转角杆中间应设一根及一根以上直线杆。特别困难地段亦可采纳直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽量避开作坡度变更杆。4 坡度变更普通坡度变更值不不不大于 1/25 杆距，按测量迈进方向，某电杆出土面与它相邻后方电杆出土面高度差即为 n 号电杆地形差，高者为正，低者为负，坡度变更值为：M(n)＝(hn/Sn)-［h(n+1)/S(n+1)］，其中 hn 为 n 号杆杆顶差，h(n+1)为(n+1)号杆杆顶差(或 n号杆附加杆杆顶差)，Sn 为(n-1)号至 n 号间杆距，S(n+1)为 n 号至(n+1)号间杆距。M(n)>0 时，该电杆为压档杆，M(n)<0 时，该电杆为吊档杆。5 长杆距杆距在 60m 以上时为长杆距，长杆距杆应为直线杆。6 建筑限界应符合 YD5051《本地网通信线...
