通风与空调施工流程

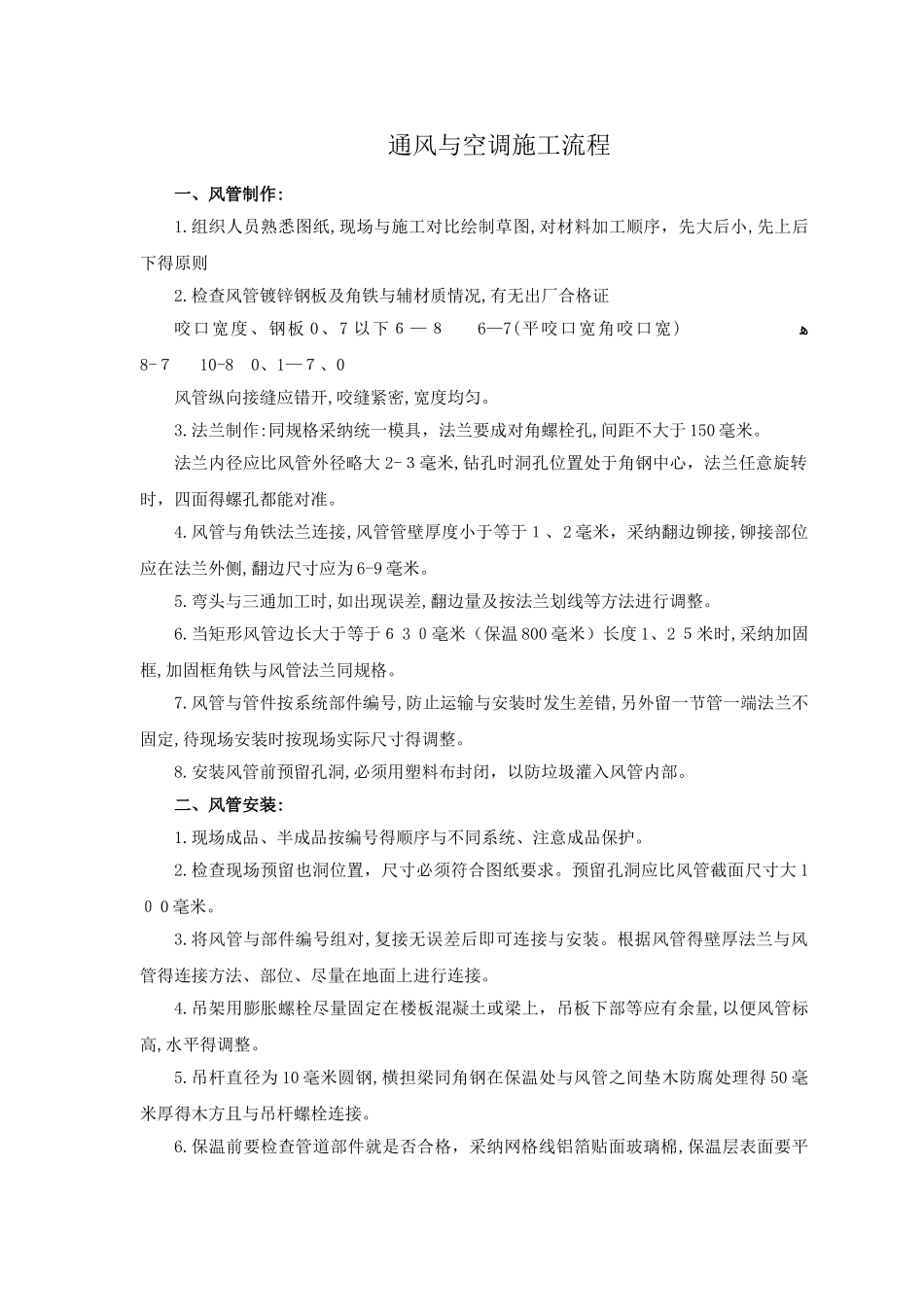

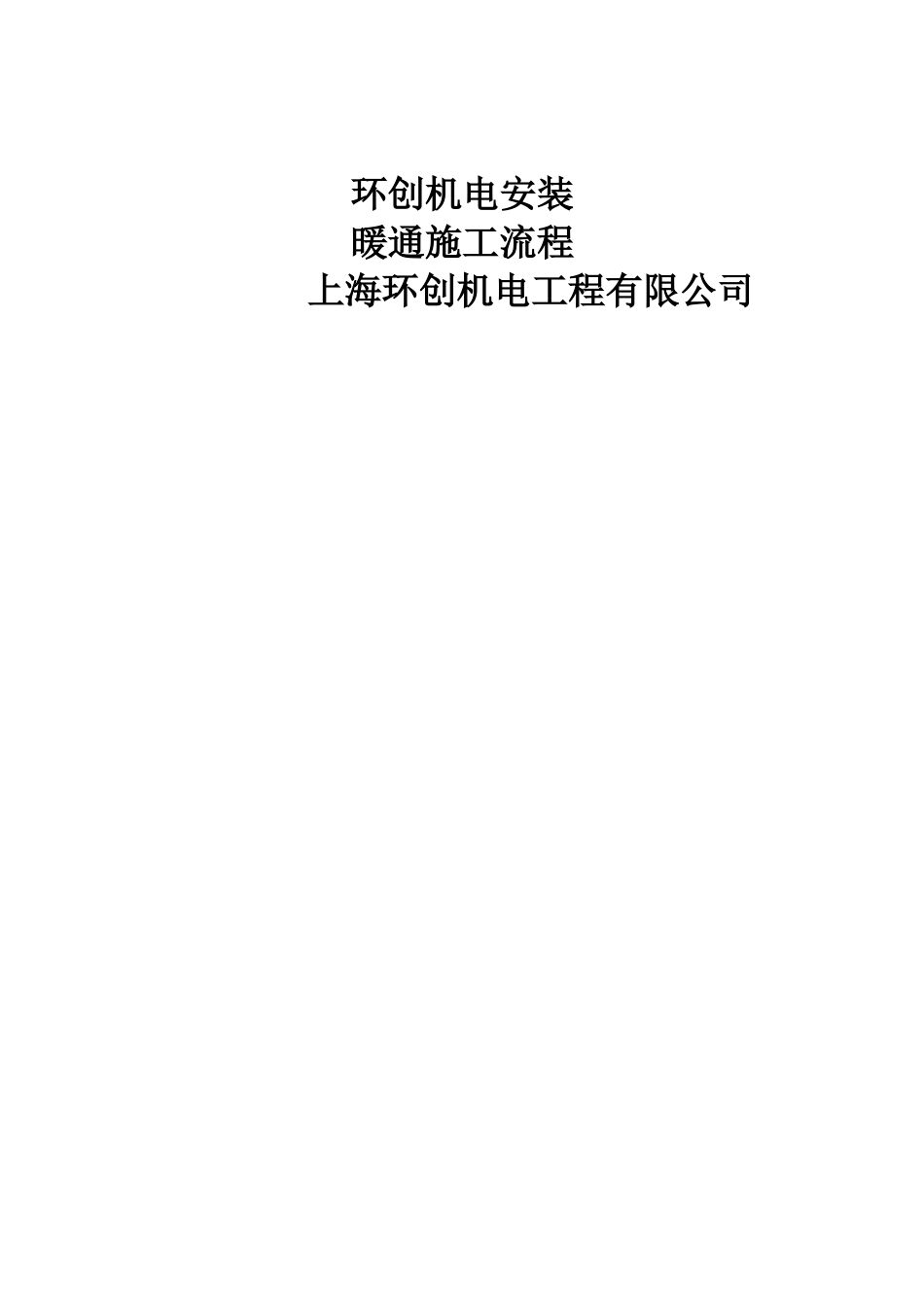

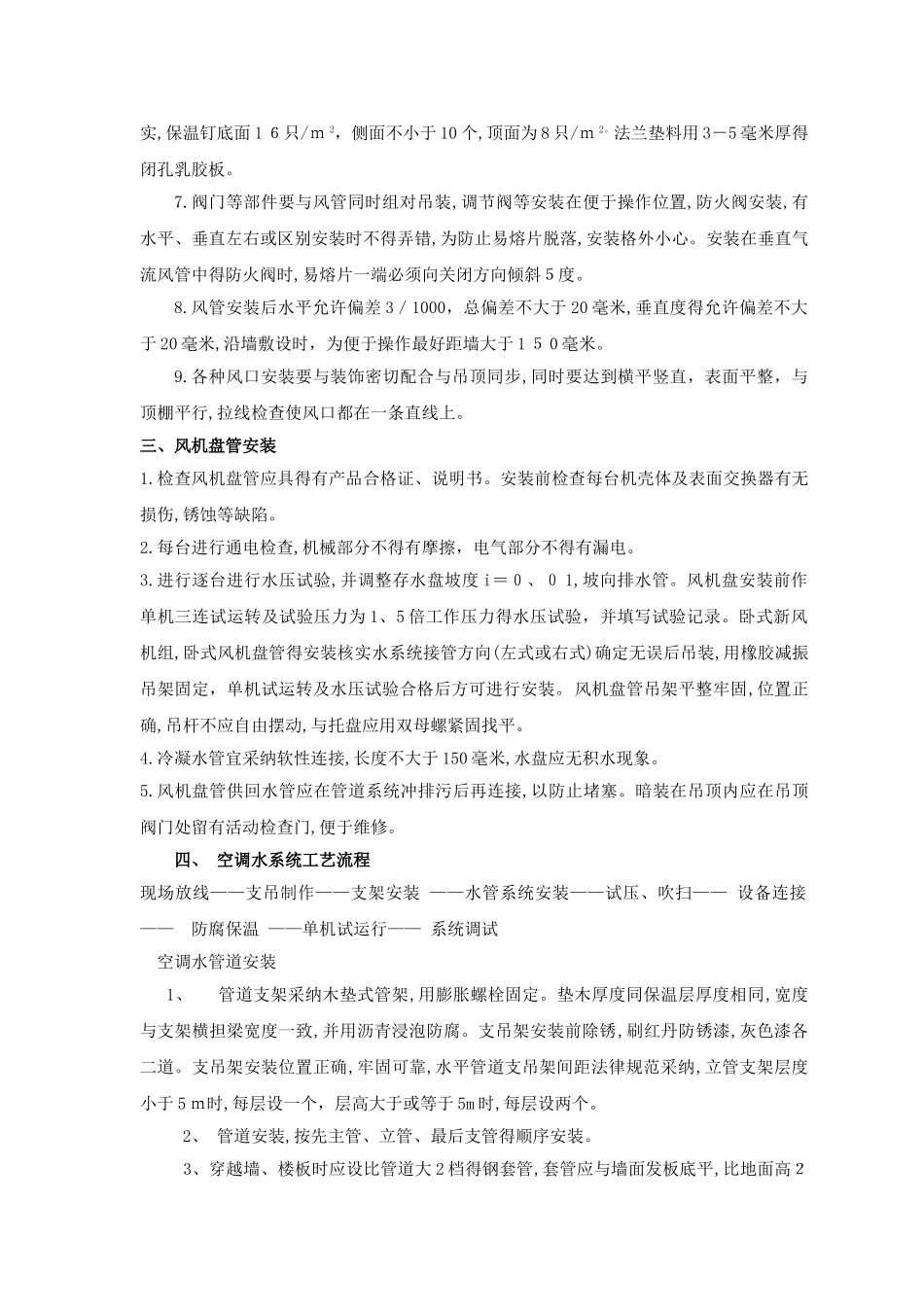

环创机电安装暖通施工流程上海环创机电工程有限公司通风与空调施工流程一、风管制作:1.组织人员熟悉图纸,现场与施工对比绘制草图,对材料加工顺序，先大后小,先上后下得原则2.检查风管镀锌钢板及角铁与辅材质情况,有无出厂合格证咬口宽度、钢板 0、7 以下６—８ 6—7(平咬口宽角咬口宽) ﻫ 0、７—1、0 8-10 ７-8风管纵向接缝应错开,咬缝紧密,宽度均匀。3.法兰制作:同规格采纳统一模具，法兰要成对角螺栓孔,间距不大于 150 毫米。法兰内径应比风管外径略大 2-３毫米,钻孔时洞孔位置处于角钢中心，法兰任意旋转时，四面得螺孔都能对准。4.风管与角铁法兰连接,风管管壁厚度小于等于１、2 毫米，采纳翻边铆接,铆接部位应在法兰外侧,翻边尺寸应为 6-9 毫米。5.弯头与三通加工时,如出现误差,翻边量及按法兰划线等方法进行调整。6.当矩形风管边长大于等于６ 3 ０毫米（保温 800 毫米）长度 1、2 ５米时,采纳加固框,加固框角铁与风管法兰同规格。7.风管与管件按系统部件编号,防止运输与安装时发生差错,另外留一节管一端法兰不固定,待现场安装时按现场实际尺寸得调整。8.安装风管前预留孔洞,必须用塑料布封闭，以防垃圾灌入风管内部。二、风管安装:1.现场成品、半成品按编号得顺序与不同系统、注意成品保护。2.检查现场预留也洞位置，尺寸必须符合图纸要求。预留孔洞应比风管截面尺寸大 1０ 0 毫米。3.将风管与部件编号组对,复接无误差后即可连接与安装。根据风管得壁厚法兰与风管得连接方法、部位、尽量在地面上进行连接。4.吊架用膨胀螺栓尽量固定在楼板混凝土或梁上，吊板下部等应有余量,以便风管标高,水平得调整。5.吊杆直径为 10 毫米圆钢,横担梁同角钢在保温处与风管之间垫木防腐处理得 50 毫米厚得木方且与吊杆螺栓连接。6.保温前要检查管道部件就是否合格，采纳网格线铝箔贴面玻璃棉,保温层表面要平实,保温钉底面 1 ６只/ｍ 2，侧面不小于 10 个,顶面为 8 只/ｍ 2。法兰垫料用 3－5 毫米厚得闭孔乳胶板。7.阀门等部件要与风管同时组对吊装,调节阀等安装在便于操作位置,防火阀安装,有水平、垂直左右或区别安装时不得弄错,为防止易熔片脱落,安装格外小心。安装在垂直气流风管中得防火阀时,易熔片一端必须向关闭方向倾斜５度。8.风管安装后水平允许偏差 3／1000，总偏差不大于 20 毫米,垂直度得允许偏差不大于 20 毫米,沿墙敷设时，为便于操作最好距墙大于 1 ５ 0 毫米。9.各种风口安装要与装饰密切配合...
