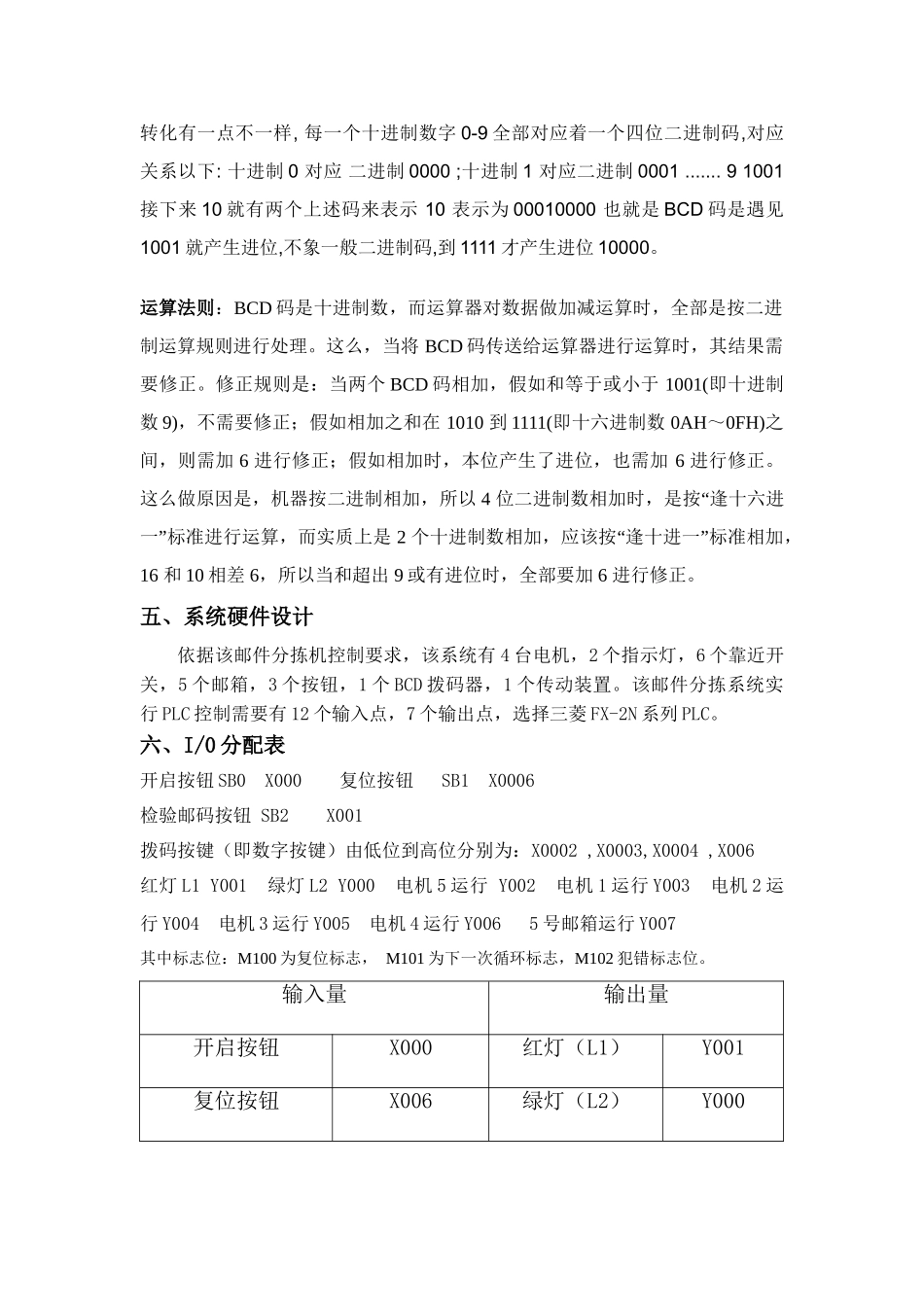

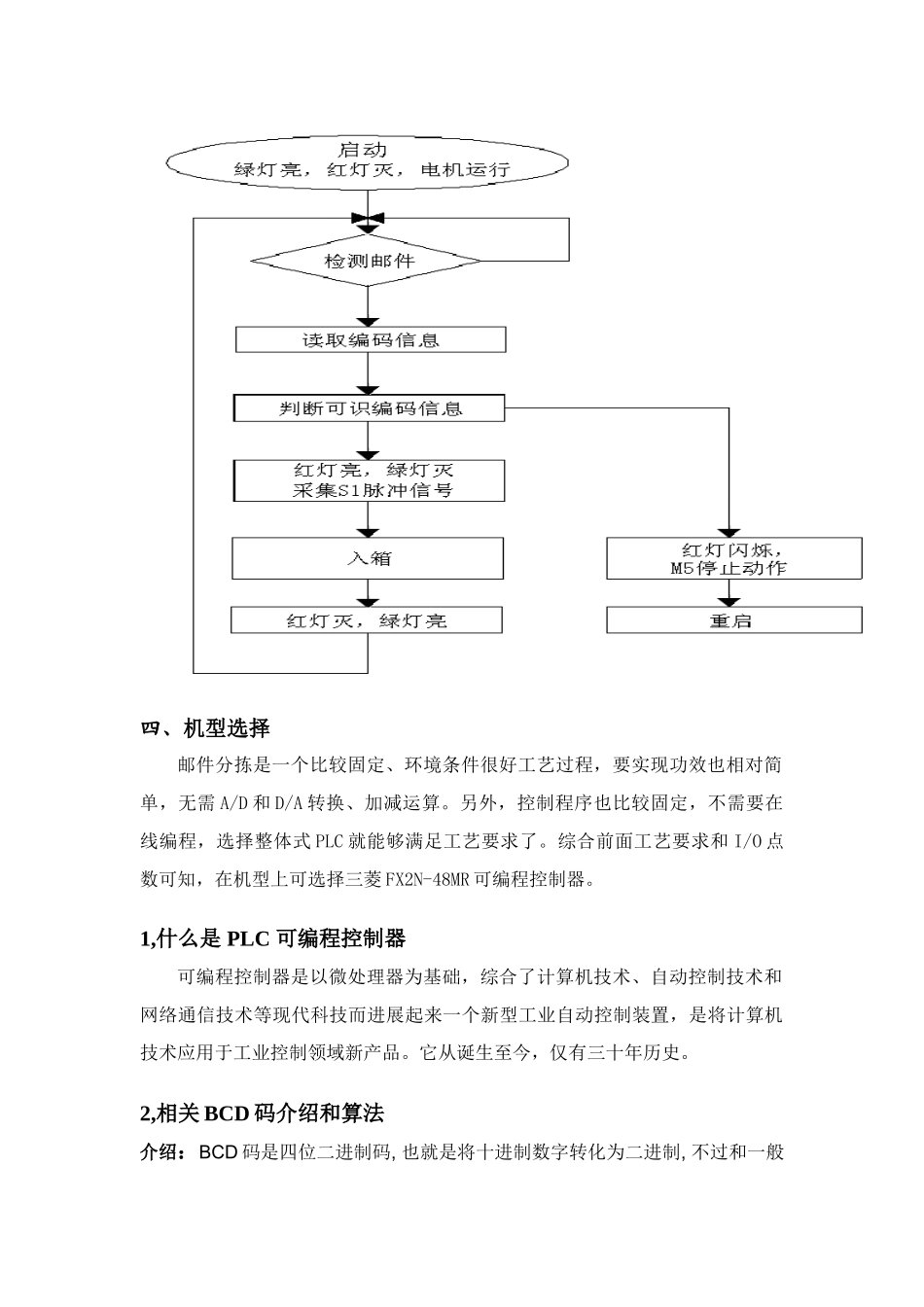

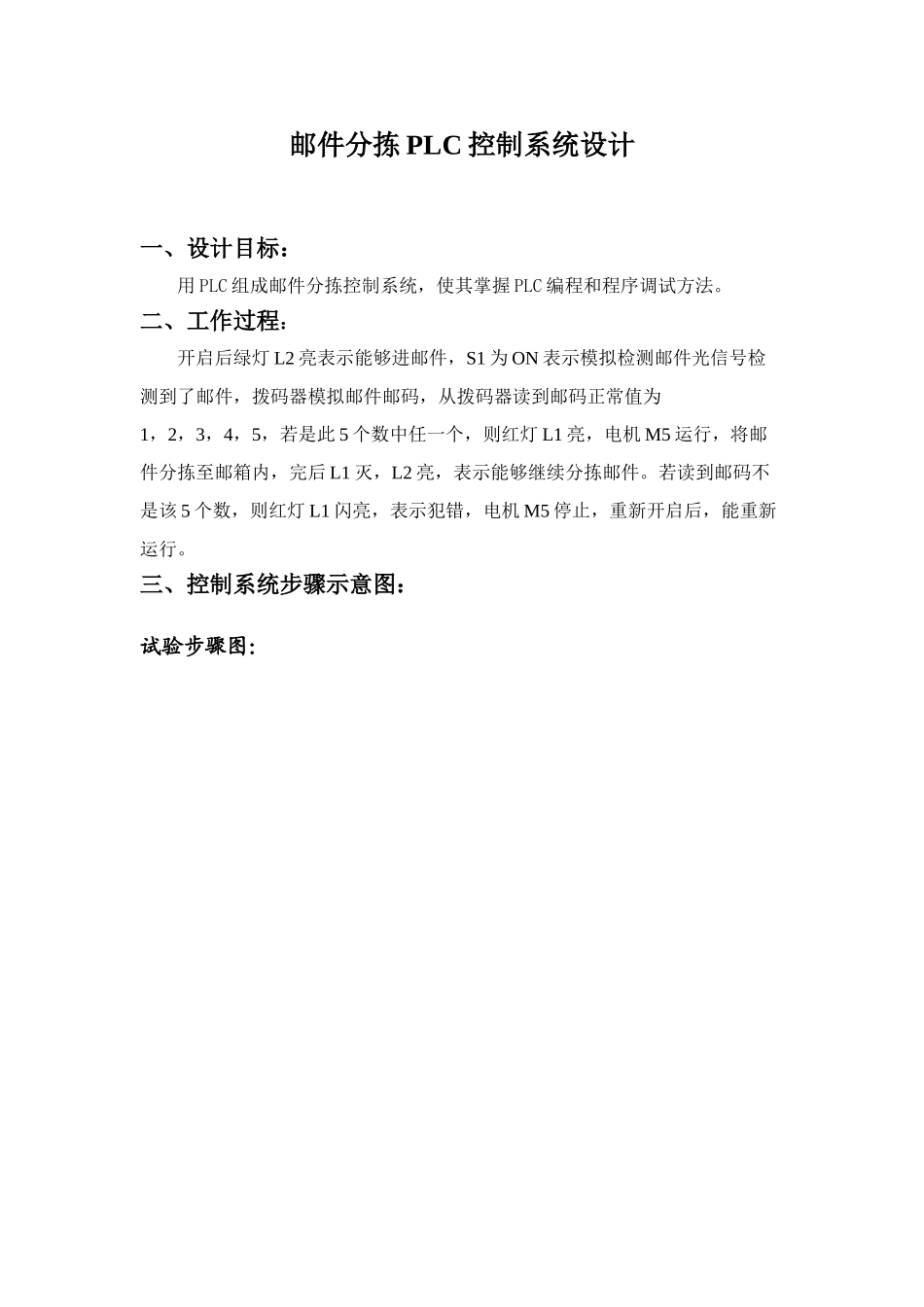

邮件分拣 PLC 控制系统设计一、设计目标：用 PLC 组成邮件分拣控制系统，使其掌握 PLC 编程和程序调试方法。二、工作过程：开启后绿灯 L2 亮表示能够进邮件，S1 为 ON 表示模拟检测邮件光信号检测到了邮件，拨码器模拟邮件邮码，从拨码器读到邮码正常值为1，2，3，4，5，若是此 5 个数中任一个，则红灯 L1 亮，电机 M5 运行，将邮件分拣至邮箱内，完后 L1 灭，L2 亮，表示能够继续分拣邮件。若读到邮码不是该 5 个数，则红灯 L1 闪亮，表示犯错，电机 M5 停止，重新开启后，能重新运行。三、控制系统步骤示意图：试验步骤图：四、机型选择邮件分拣是一个比较固定、环境条件很好工艺过程，要实现功效也相对简单，无需 A/D 和 D/A 转换、加减运算。另外，控制程序也比较固定，不需要在线编程，选择整体式 PLC 就能够满足工艺要求了。综合前面工艺要求和 I/O 点数可知，在机型上可选择三菱 FX2N-48MR 可编程控制器。1,什么是 PLC 可编程控制器可编程控制器是以微处理器为基础，综合了计算机技术、自动控制技术和网络通信技术等现代科技而进展起来一个新型工业自动控制装置，是将计算机技术应用于工业控制领域新产品。它从诞生至今，仅有三十年历史。 2,相关 BCD 码介绍和算法介绍：BCD 码是四位二进制码, 也就是将十进制数字转化为二进制, 不过和一般转化有一点不一样, 每一个十进制数字 0-9 全部对应着一个四位二进制码,对应关系以下: 十进制 0 对应 二进制 0000 ;十进制 1 对应二进制 0001 ....... 9 1001 接下来 10 就有两个上述码来表示 10 表示为 00010000 也就是 BCD 码是遇见1001 就产生进位,不象一般二进制码,到 1111 才产生进位 10000。运算法则：BCD 码是十进制数，而运算器对数据做加减运算时，全部是按二进制运算规则进行处理。这么，当将 BCD 码传送给运算器进行运算时，其结果需要修正。修正规则是：当两个 BCD 码相加，假如和等于或小于 1001(即十进制数 9)，不需要修正；假如相加之和在 1010 到 1111(即十六进制数 0AH～0FH)之间，则需加 6 进行修正；假如相加时，本位产生了进位，也需加 6 进行修正。这么做原因是，机器按二进制相加，所以 4 位二进制数相加时，是按“逢十六进一”标准进行运算，而实质上是 2 个十进制数相加，应该按“逢十进一”标准相加，16 和 10 相差 6，所以当和超出 9 或有进位时，全部要加 6 进行修正...
