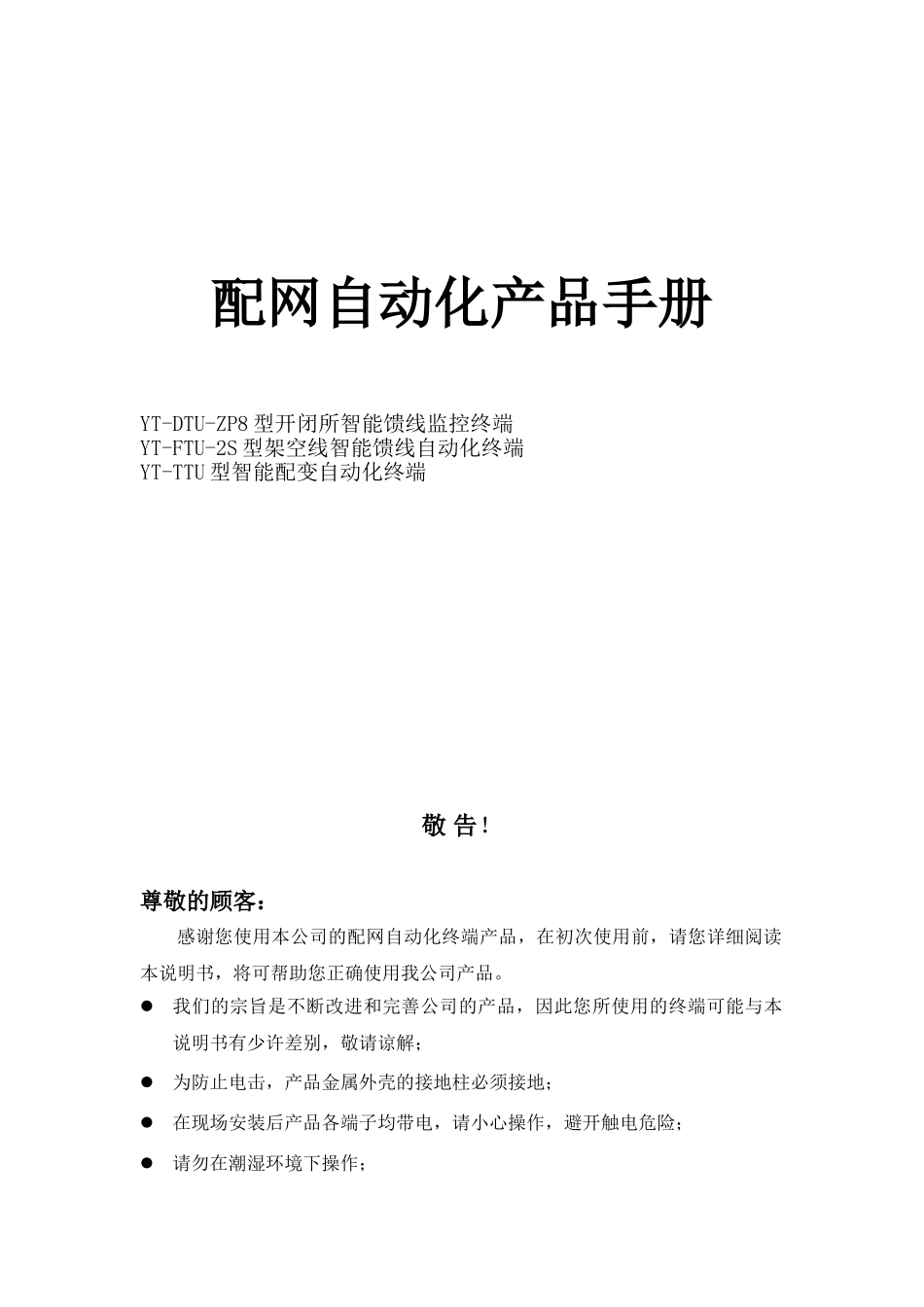

配网自动化产品手册YT-DTU-ZP8 型开闭所智能馈线监控终端 YT-FTU-2S 型架空线智能馈线自动化终端YT-TTU 型智能配变自动化终端敬 告！尊敬的顾客：感谢您使用本公司的配网自动化终端产品，在初次使用前，请您详细阅读本说明书，将可帮助您正确使用我公司产品。我们的宗旨是不断改进和完善公司的产品，因此您所使用的终端可能与本说明书有少许差别，敬请谅解；为防止电击，产品金属外壳的接地柱必须接地；在现场安装后产品各端子均带电，请小心操作，避开触电危险；请勿在潮湿环境下操作；请勿在易爆环境中操作；保持产品表面清洁和干燥；如怀疑产品有损坏，请勿擅自拆卸，应由专业维修人员进行检查。YT-DTU-ZP8 型配网馈线智能监控终端第一章 概述YT-DTU-ZP8 型开闭所馈线智能监控终端是我公司自主开发、硬件核心平台采纳工业级32 位 DSP 的配电远方终端装置。装置具有功耗低、体积小、安装方便、配制灵活多样的特点，方便安装于开闭所、配电房、开关站等多种实施配网自动化的运行场所环境。产品强大的功能、简洁美观的操作界面、运行的稳定、维护的方便，对实施配网自动化，提高配电系统服务质量、设备的安全运行、运行的经济性和供电企业的管理水平都将提供积极的保障。适用于各类城市电网、农村电网、企业电网的配电自动化实施与改造。1.1 技术特点1）32 位工业级高速 DSP 作为核心，完善周密的电路设计，具有集成度高，功耗低，可靠性高的特点；2）16 位分辨率、高速、高精度的模数转换(A/D)；3）支持 RS232、RS485、以太网等通信模式，可应用于光纤、载波、无线公网、专线等各种通信方式联网形成配网自动化系统；4）具备完备的蓄电池运行监测及管理功能；5）完善的自诊断功能，自恢复功能；6）提供完备的测量功能，提供三相相电压、三相电流、零序电流、有功功率、无功功率、系统频率等电气参数，并可以测量装置温度等环境量；7）装置采纳插板式的 6U 结构设计，便于应对不同回线数的应用进行增加/减少模块（最大可采集 8 回线的三遥数据）；8）方便美观的菜单式中文液晶显示界面；9）-40°C～70°C 的宽工业级工作温度范围。1.2 适用范围1）10KV 开闭所；2）10KV 环网柜；3）低压配电室；4）其他需要多回线监控的场合。1.3 遵循的标准DL/T814-2025 配电自动化系统功能法律规范DL/T721-2000 配电网自动化系统远方终端GB/T 13729-1992 远动终端通用技术条件IEC870-5-101 远动设备及系统第 5 部...
