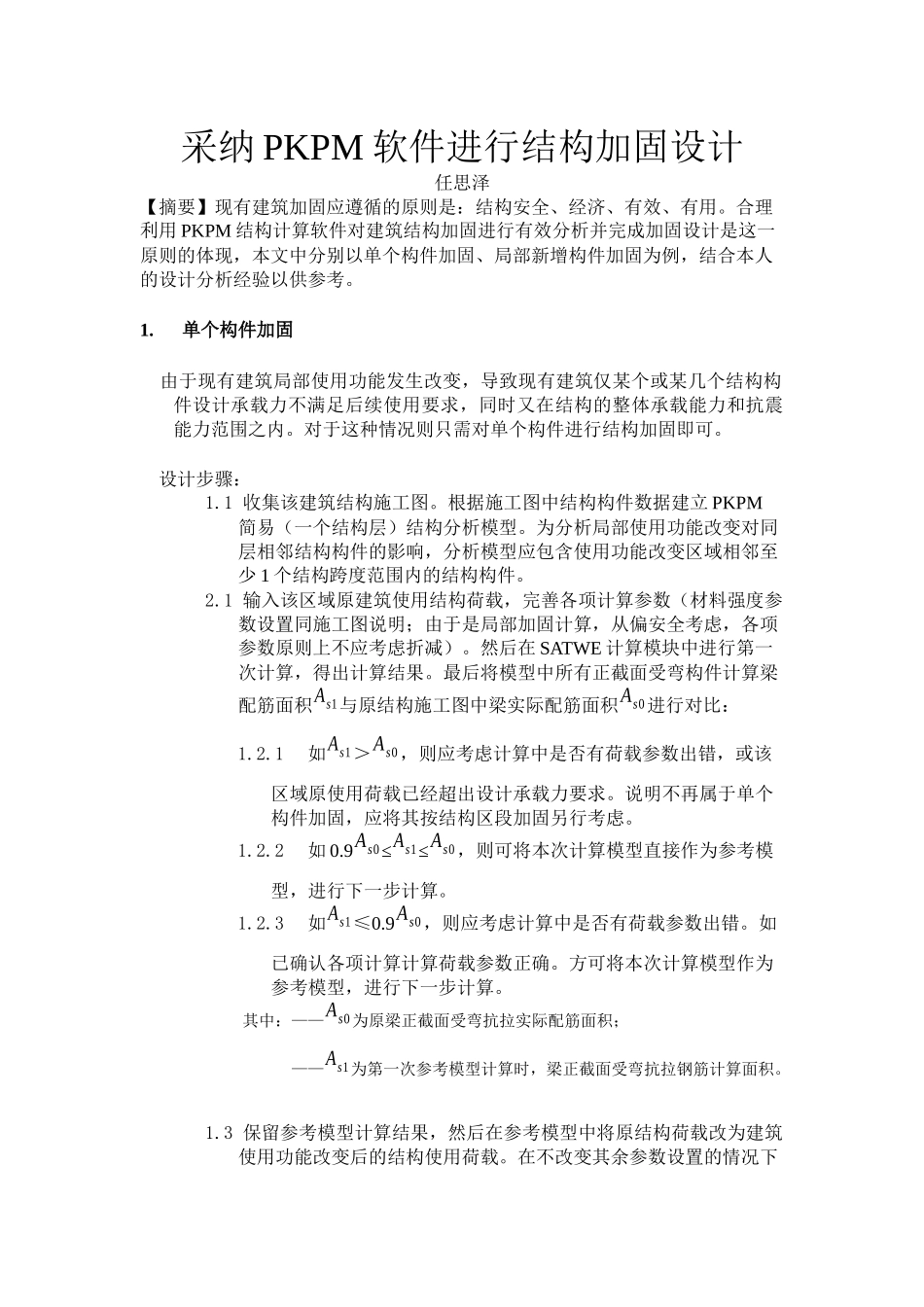

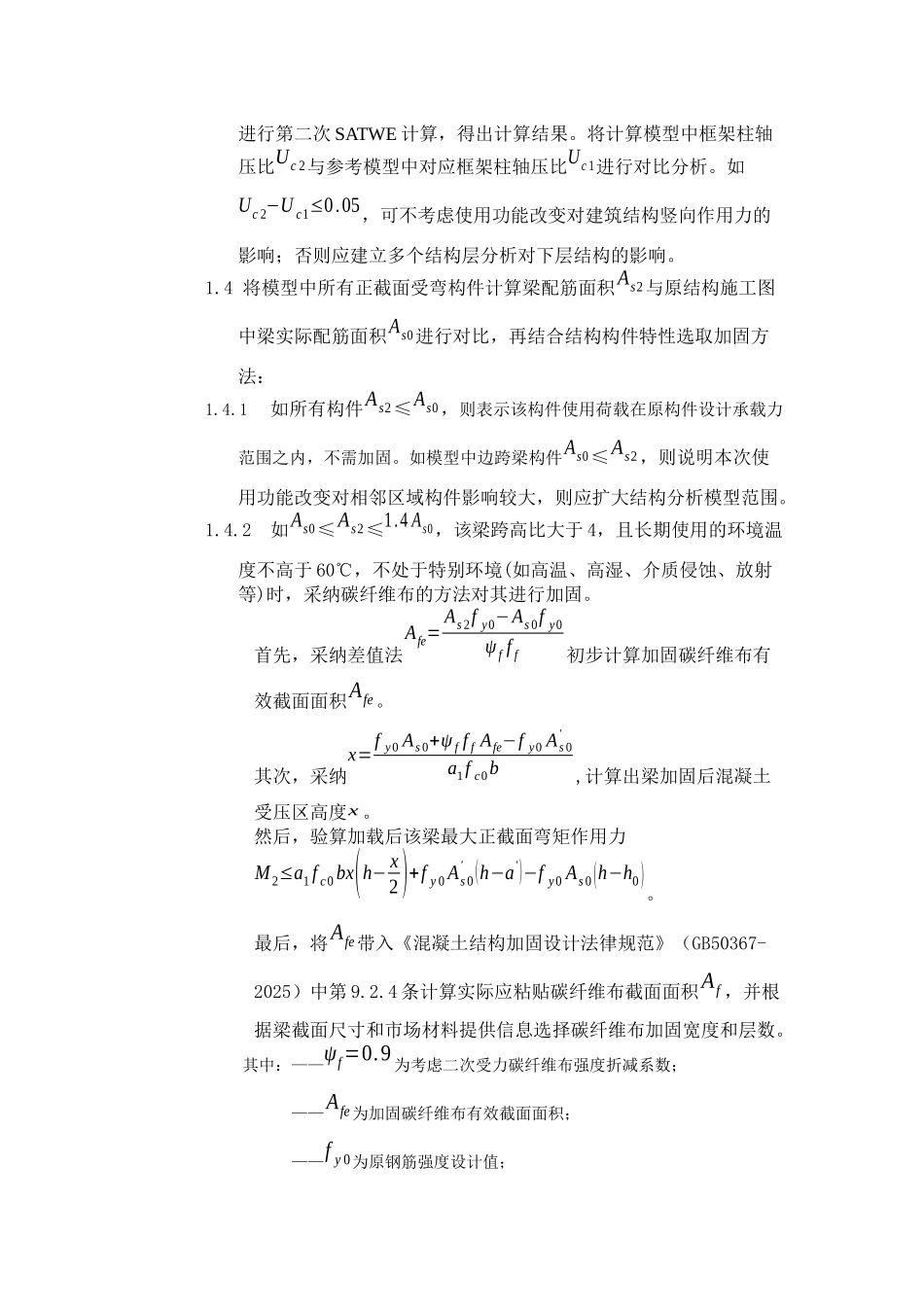

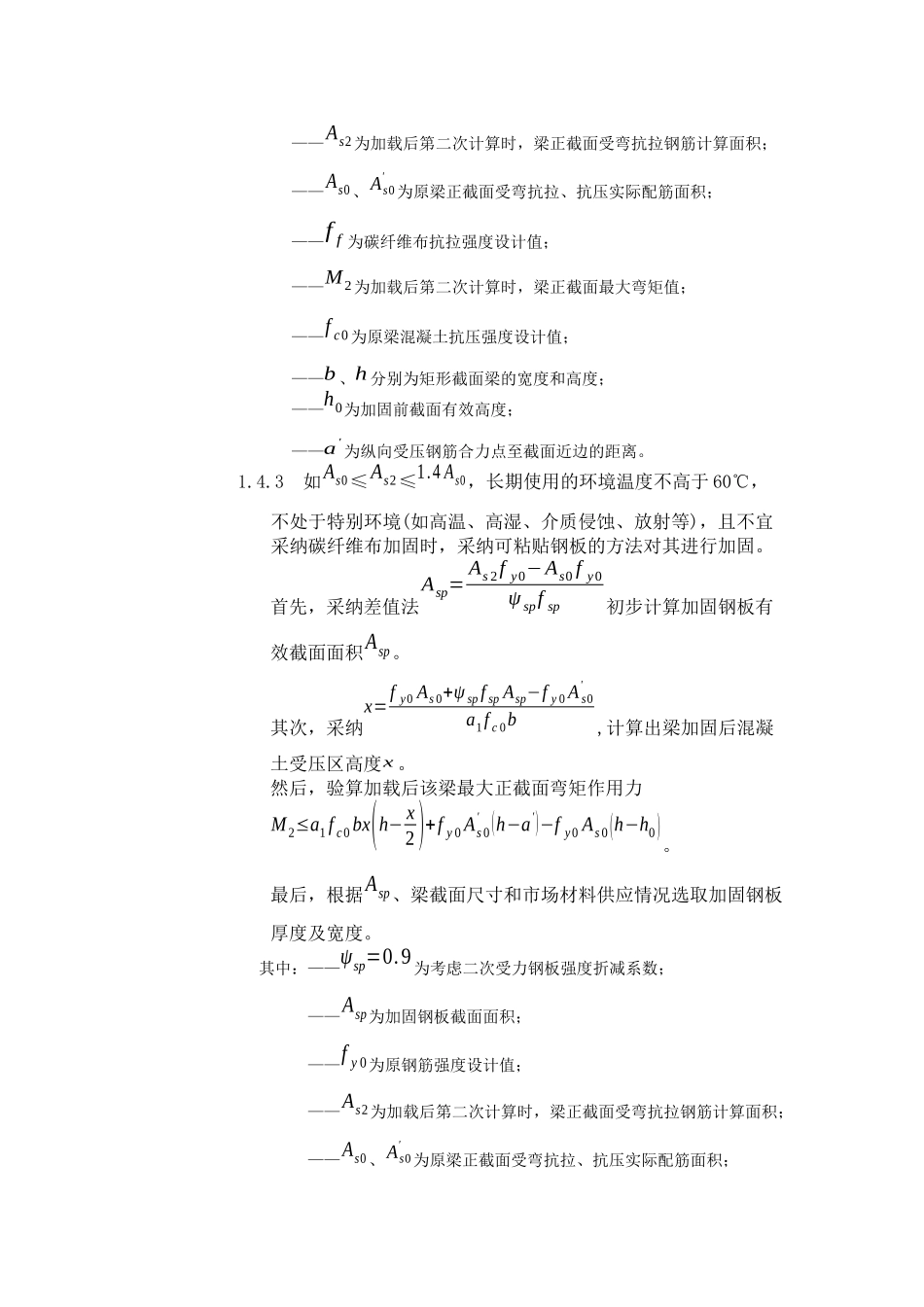

采纳 PKPM 软件进行结构加固设计任思泽【摘要】现有建筑加固应遵循的原则是：结构安全、经济、有效、有用。合理利用 PKPM 结构计算软件对建筑结构加固进行有效分析并完成加固设计是这一原则的体现，本文中分别以单个构件加固、局部新增构件加固为例，结合本人的设计分析经验以供参考。 1. 单个构件加固 由于现有建筑局部使用功能发生改变，导致现有建筑仅某个或某几个结构构件设计承载力不满足后续使用要求，同时又在结构的整体承载能力和抗震能力范围之内。对于这种情况则只需对单个构件进行结构加固即可。 设计步骤：1.1 收集该建筑结构施工图。根据施工图中结构构件数据建立 PKPM简易（一个结构层）结构分析模型。为分析局部使用功能改变对同层相邻结构构件的影响，分析模型应包含使用功能改变区域相邻至少 1 个结构跨度范围内的结构构件。2.1 输入该区域原建筑使用结构荷载，完善各项计算参数（材料强度参数设置同施工图说明；由于是局部加固计算，从偏安全考虑，各项参数原则上不应考虑折减）。然后在 SATWE 计算模块中进行第一次计算，得出计算结果。最后将模型中所有正截面受弯构件计算梁配筋面积As1与原结构施工图中梁实际配筋面积As0进行对比：1.2.1 如As1＞As0，则应考虑计算中是否有荷载参数出错，或该区域原使用荷载已经超出设计承载力要求。说明不再属于单个构件加固，应将其按结构区段加固另行考虑。1.2.2 如 0.9As0≤As1≤As0，则可将本次计算模型直接作为参考模型，进行下一步计算。1.2.3 如As1≤0.9As0，则应考虑计算中是否有荷载参数出错。如已确认各项计算计算荷载参数正确。方可将本次计算模型作为参考模型，进行下一步计算。其中：——As0为原梁正截面受弯抗拉实际配筋面积； ——As1为第一次参考模型计算时，梁正截面受弯抗拉钢筋计算面积。 1.3 保留参考模型计算结果，然后在参考模型中将原结构荷载改为建筑使用功能改变后的结构使用荷载。在不改变其余参数设置的情况下进行第二次 SATWE 计算，得出计算结果。将计算模型中框架柱轴压比Uc 2与参考模型中对应框架柱轴压比Uc 1进行对比分析。如Uc 2−U c1≤0.05，可不考虑使用功能改变对建筑结构竖向作用力的影响；否则应建立多个结构层分析对下层结构的影响。1.4 将模型中所有正截面受弯构件计算梁配筋面积As2与原结构施工图中梁实际配筋面积As0进行对比，再结合结构构件特性选取加固方法：1.4.1如所有构件As2≤As0，则表示该构件使用荷载在原...
