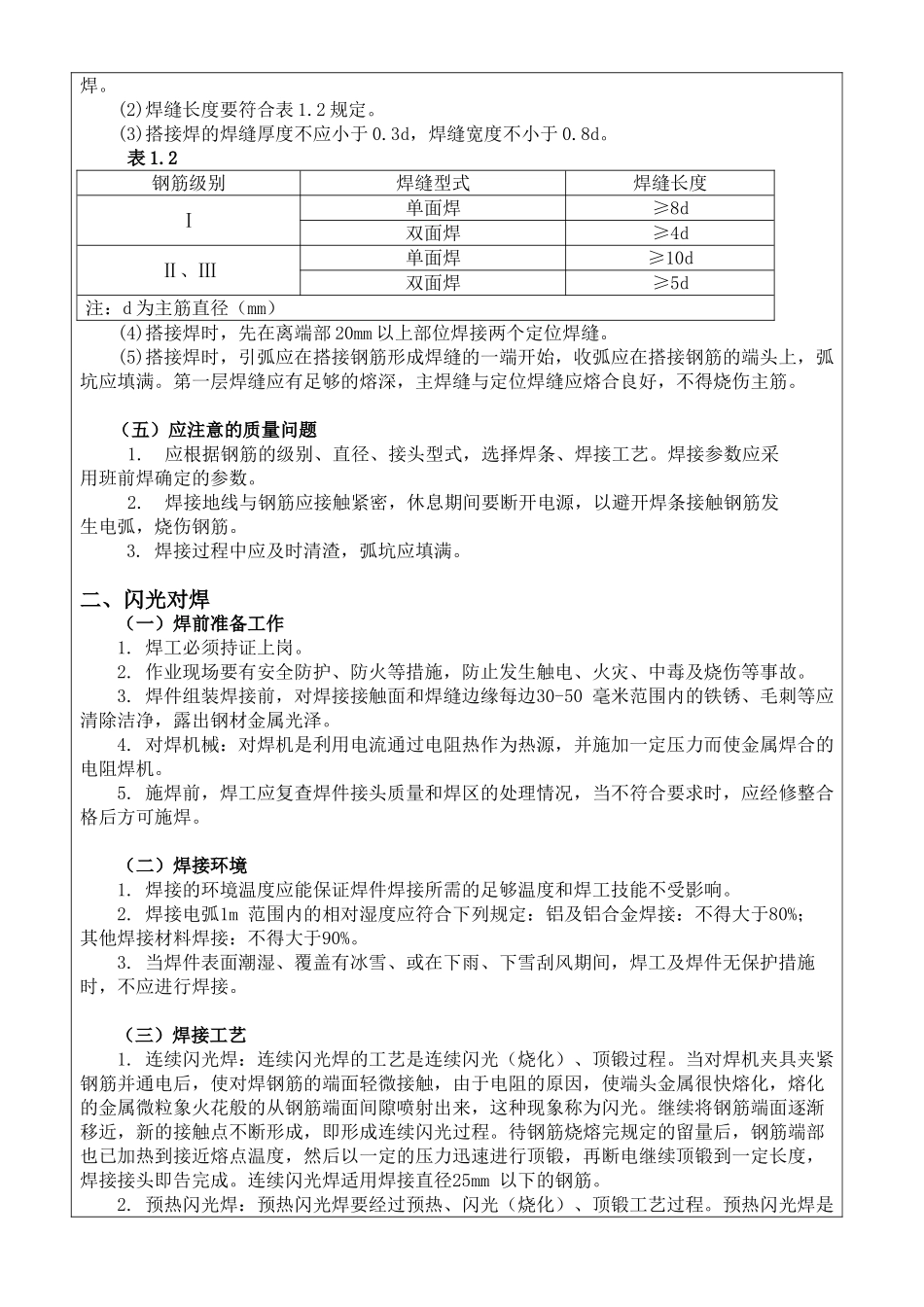

施工技术交底记录 编号： 建 设 单 位监理单位单位工程名称分部分项工程名称施工单位一、电弧焊 （一）施工前准备1. 作业条件（1）焊工必须持证上岗。（2）作业现场要有安全防护、防火等措施，防止发生触电、火灾、中毒及烧伤等事故。（3）正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊 3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。2. 材料要求（1）钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报告和进场复验报告。进口钢筋还应做化学试验及可焊性试验，结果符合要求。钢筋表面应清洁无裂纹、老锈和油污。（2）焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合表 1.1 的要求：表 1.1钢筋级别搭接焊、帮条焊坡口焊ⅠE4303E4303ⅡE4303E5303ⅢE5003E5503Ⅰ、Ⅱ级钢筋与钢板焊接E4303焊条必须有出厂合格证。焊条质量应符合以下要求：a. 药皮无裂缝、气孔、凹凸不平等缺陷。b. 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。c. 焊条必须根据要求烘干后再用。3. 施工机具电焊机、电缆、电焊钳、面罩等。（二）质量要求1．钢筋的制作及安装应严格根据设计图纸和有关变更通知书进行下料、制作和绑扎。2．钢筋工程要严格根据国家相应标准和行业法律规范进行施工；严格根据《工程建设标准强制性条文》进行施工。钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收法律规范》(GB50204-2025)的规定。（三）工艺流程检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查（四） 操作工艺 搭接焊（1）搭接焊适用于Ⅰ～Ⅲ级钢筋。宜采纳双面焊，当不能进行双面焊时，方可采纳单面焊。(2)焊缝长度要符合表 1.2 规定。(3)搭接焊的焊缝厚度不应小于 0.3d，焊缝宽度不小于 0.8d。表 1.2钢筋级别焊缝型式焊缝长度Ⅰ单面焊≥8d双面焊≥4dⅡ、Ⅲ单面焊≥10d双面焊≥5d注：d 为主筋直径（mm）(4)搭接焊时，先在离端部 20mm 以上部位焊接两个定位焊缝。(5)搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋。（五）应注意的质量问题1. 应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。2.焊接地线与钢筋应接触紧密，休息期间要断开电源，以避开焊条接触钢筋发生电弧...
