钢索配管配线工艺

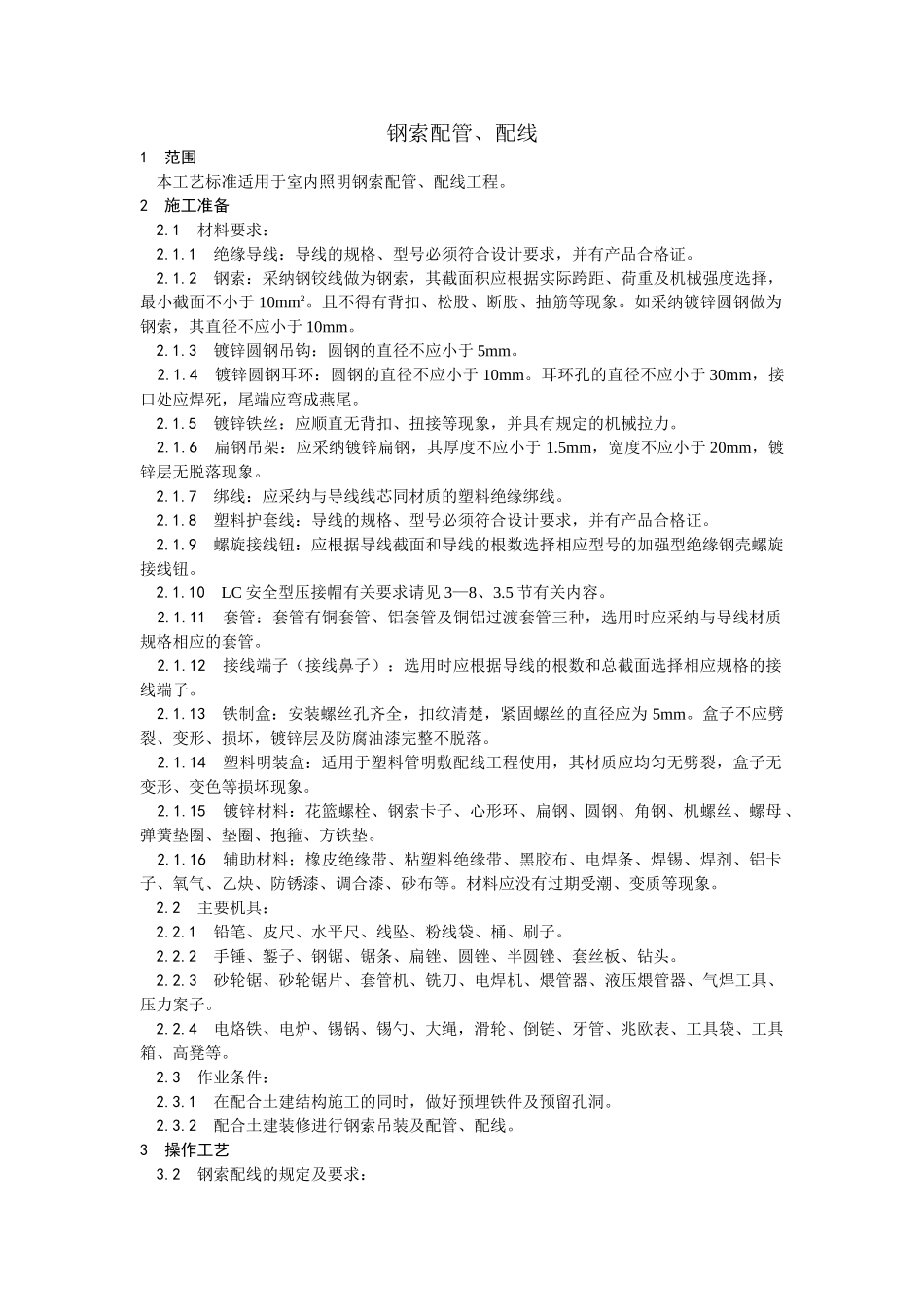

钢索配管、配线1 范围 本工艺标准适用于室内照明钢索配管、配线工程。2 施工准备 2.1 材料要求： 2.1.1 绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。 2.1.2 钢索：采纳钢铰线做为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于 10mm2。且不得有背扣、松股、断股、抽筋等现象。如采纳镀锌圆钢做为钢索，其直径不应小于 10mm。 2.1.3 镀锌圆钢吊钩：圆钢的直径不应小于 5mm。 2.1.4 镀锌圆钢耳环：圆钢的直径不应小于 10mm。耳环孔的直径不应小于 30mm，接口处应焊死，尾端应弯成燕尾。 2.1.5 镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。 2.1.6 扁钢吊架：应采纳镀锌扁钢，其厚度不应小于 1.5mm，宽度不应小于 20mm，镀锌层无脱落现象。 2.1.7 绑线：应采纳与导线线芯同材质的塑料绝缘绑线。 2.1.8 塑料护套线：导线的规格、型号必须符合设计要求，并有产品合格证。 2.1.9 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。 2.1.10 LC 安全型压接帽有关要求请见 3—8、3.5 节有关内容。 2.1.11 套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线材质规格相应的套管。 2.1.12 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。 2.1.13 铁制盒：安装螺丝孔齐全，扣纹清楚，紧固螺丝的直径应为 5mm。盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。 2.1.14 塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。 2.1.15 镀锌材料：花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母 、弹簧垫圈、垫圈、抱箍、方铁垫。 2.1.16 辅助材料；橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。材料应没有过期受潮、变质等现象。 2.2 主要机具： 2.2.1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。 2.2.2 手锤、錾子、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。 2.2.3 砂轮锯、砂轮锯片、套管机、铣刀、电焊机、煨管器、液压煨管器、气焊工具、压力案子。 2.2.4 电烙铁、电炉、锡锅、锡勺、大绳，滑轮、倒链、牙管、兆欧表、工具袋、工具箱、高凳等。 2.3 作业条件： 2.3.1 在配合土建结构施工的同时，做好预埋铁件及预留孔...
