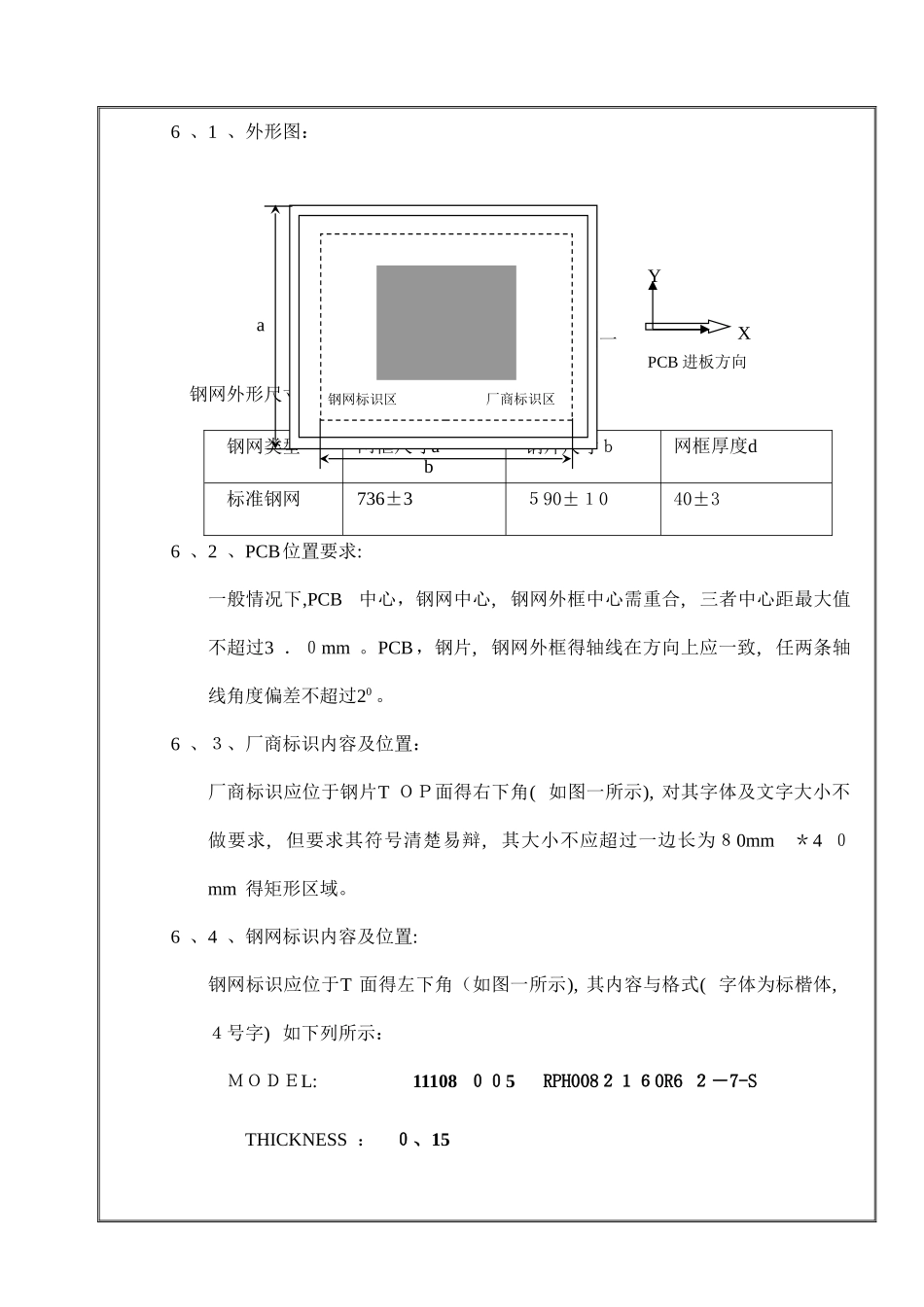

一 、 目 得 :法律规范钢网得设计，确保钢网设计得标准化。二 、 范 围 :适用于有限公司钢网得设计、制作及验收。三 、 特 别 定 义 : 钢网: 亦称模板, 就是SMT印刷工序中，用来做印刷锡膏或贴片胶得平板模具。供板: 不就是我司自己设计得印制电路板。而就是我司客户提供得印制电路板, 包括Gerber 文件, 印制电路板等。制作钢网时要向钢网生产厂家说明。四 、 职 责 ： N ／A五 、 钢 网 材 料 、 制 作 材 料 :5 、1 、网框材料:钢网边框材料可选用空心铝框, 标准网框边长为7 ３6±3mm 得正方形( ２9＊29in)，网框得厚度为4 ０±3 ｍm ，网框底部应平整, 其平整度不可超过１.5 ｍm 。5 、2 、钢片材料：钢片材料选用不锈钢板, 其厚度为0 、１- ０. ３mm 、5 、3 、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100 目，其最小屈服张力应不低于45N 。5 、４、胶在钢网得正面, 在钢片与丝网结合部位及丝网与网框结合部位, 必须用强度足够得胶水填充。所用得胶水不与清洗钢网溶剂起化学反应。六 、 钢 网 标 识 及 外 形 内 容 :6 、1 、外形图： 图一钢网外形尺寸( 单位:mｍ) 要求:钢网类型网框尺寸a钢片尺寸ｂ网框厚度d标准钢网736±3５90±１040±36 、2 、PCB位置要求:一般情况下,PCB中心，钢网中心, 钢网外框中心需重合, 三者中心距最大值不超过3 ．０mm 。PCB，钢片, 钢网外框得轴线在方向上应一致, 任两条轴线角度偏差不超过20 。6 、３、厂商标识内容及位置：厂商标识应位于钢片T ＯＰ面得右下角( 如图一所示), 对其字体及文字大小不做要求,但要求其符号清楚易辩,其大小不应超过一边长为８0mm＊4 ０mm 得矩形区域。6 、4 、钢网标识内容及位置:钢网标识应位于T 面得左下角（如图一所示), 其内容与格式( 字体为标楷体,４号字) 如下列所示： ＭＯＤＥL: 11108 ００5 RPH008２１６0R6 ２－7-STHICKNESS ： ０、15a钢网标识区厂商标识区bPCB 进板方向YX若PCB需双面SMT制程, 则需在MODEL 后ＰCB 版本后注明T ＯP 或BOＴT ＯＭ面, 假如就是单面板, 则需在版本后注明Ｓ( ＳI ＮGLE), 假如就是共用钢网，则需在版本后注明T&B。如上例为单面板所示：版本得具体内容由钢网申请者提供。6 、5 、钢网标签内容及位置( 由钢网管理员进行编制及贴示):钢网标签需贴于钢网网框上中间位置, 在PCB进板得一边及进板相对...
