钻孔灌注桩工程技术交底

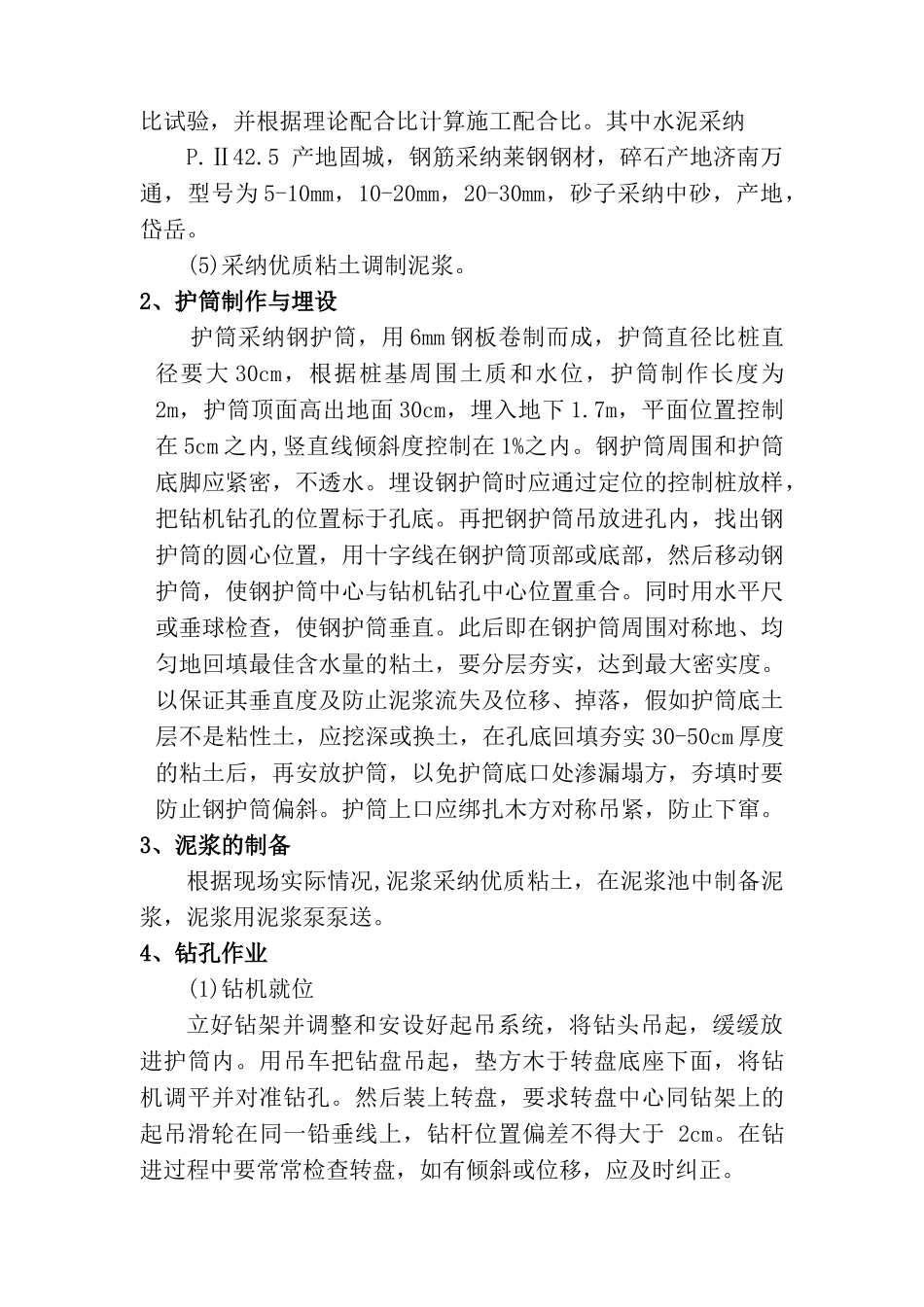

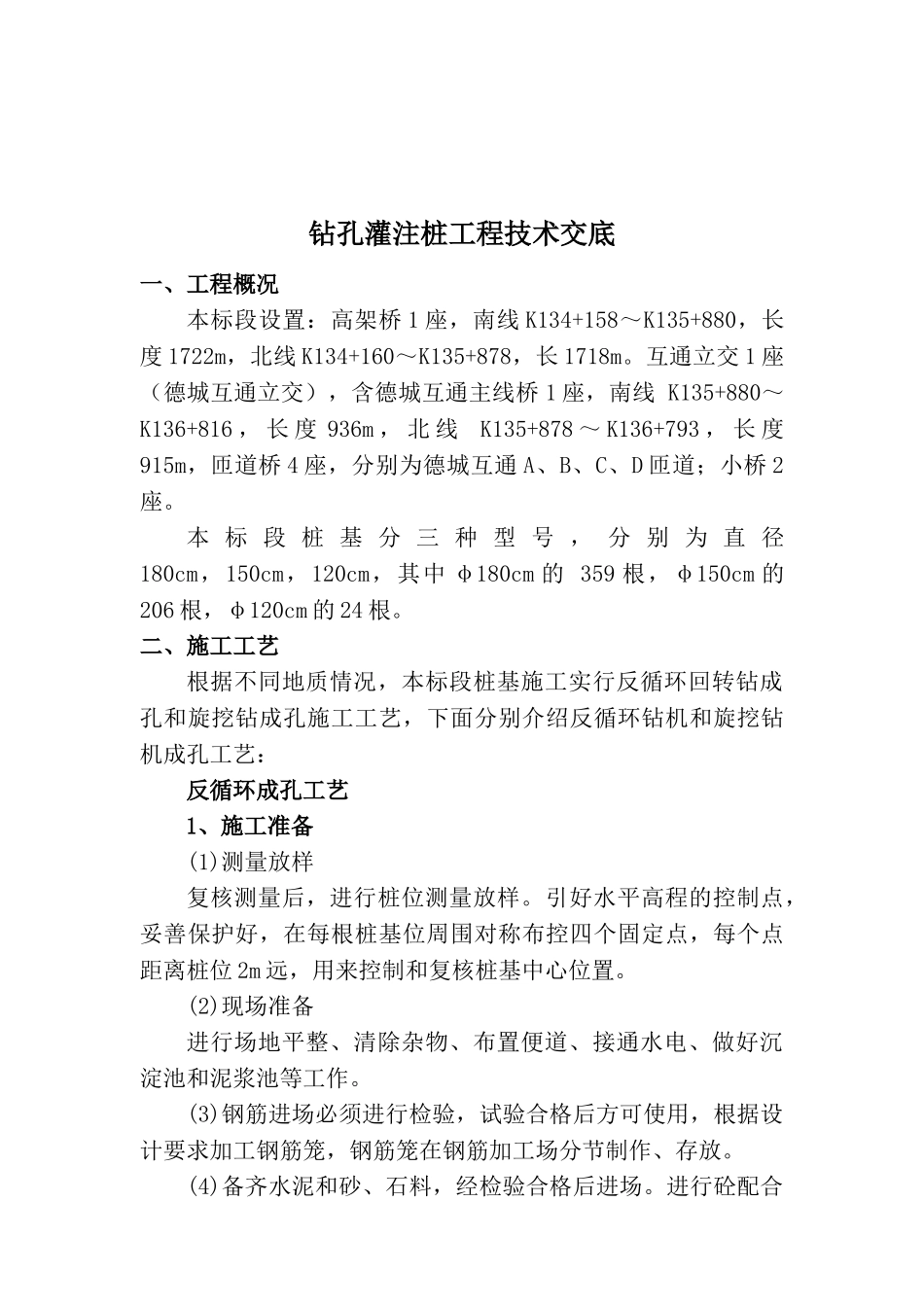

钻孔灌注桩工程技术交底一、工程概况本标段设置：高架桥 1 座，南线 K134+158～K135+880，长度 1722m，北线 K134+160～K135+878，长 1718m。互通立交 1 座（德城互通立交），含德城互通主线桥 1 座，南线 K135+880～K136+816 ， 长 度 936m ， 北 线 K135+878 ～ K136+793 ， 长 度915m，匝道桥 4 座，分别为德城互通 A、B、C、D 匝道；小桥 2座。本 标 段 桩 基 分 三 种 型 号 ， 分 别 为 直 径180cm，150cm，120cm，其中 φ180cm 的 359 根，φ150cm 的206 根，φ120cm 的 24 根。二、施工工艺根据不同地质情况，本标段桩基施工实行反循环回转钻成孔和旋挖钻成孔施工工艺，下面分别介绍反循环钻机和旋挖钻机成孔工艺：反循环成孔工艺1、施工准备(1)测量放样复核测量后，进行桩位测量放样。引好水平高程的控制点，妥善保护好，在每根桩基位周围对称布控四个固定点，每个点距离桩位 2m 远，用来控制和复核桩基中心位置。(2)现场准备进行场地平整、清除杂物、布置便道、接通水电、做好沉淀池和泥浆池等工作。(3)钢筋进场必须进行检验，试验合格后方可使用，根据设计要求加工钢筋笼，钢筋笼在钢筋加工场分节制作、存放。(4)备齐水泥和砂、石料，经检验合格后进场。进行砼配合比试验，并根据理论配合比计算施工配合比。其中水泥采纳P.Ⅱ42.5 产地固城，钢筋采纳莱钢钢材，碎石产地济南万通，型号为 5-10mm，10-20mm，20-30mm，砂子采纳中砂，产地，岱岳。(5)采纳优质粘土调制泥浆。2、护筒制作与埋设护筒采纳钢护筒，用 6mm 钢板卷制而成，护筒直径比桩直径要大 30cm，根据桩基周围土质和水位，护筒制作长度为2m，护筒顶面高出地面 30cm，埋入地下 1.7m，平面位置控制在 5cm 之内,竖直线倾斜度控制在 1%之内。钢护筒周围和护筒底脚应紧密，不透水。埋设钢护筒时应通过定位的控制桩放样，把钻机钻孔的位置标于孔底。再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合。同时用水平尺或垂球检查，使钢护筒垂直。此后即在钢护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最大密实度。以保证其垂直度及防止泥浆流失及位移、掉落，假如护筒底土层不是粘性土，应挖深或换土，在孔底回填夯实 30-50cm 厚度的粘土后，再安放护筒，以免护筒底口处渗漏塌方，夯填时要防止钢护筒偏斜。护筒上...
