铁路洞庭湖特大桥引起连续梁施工作业指导书

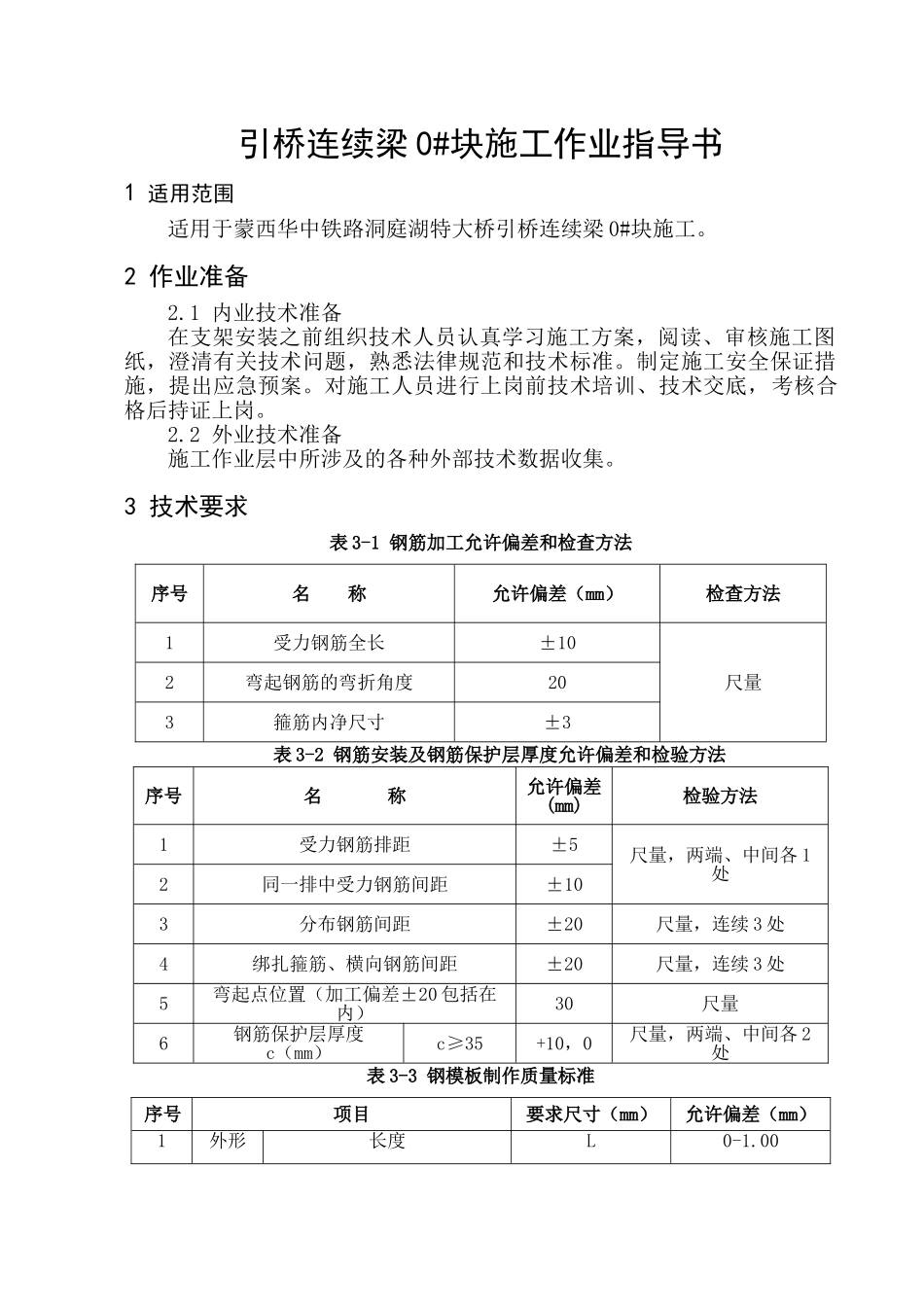

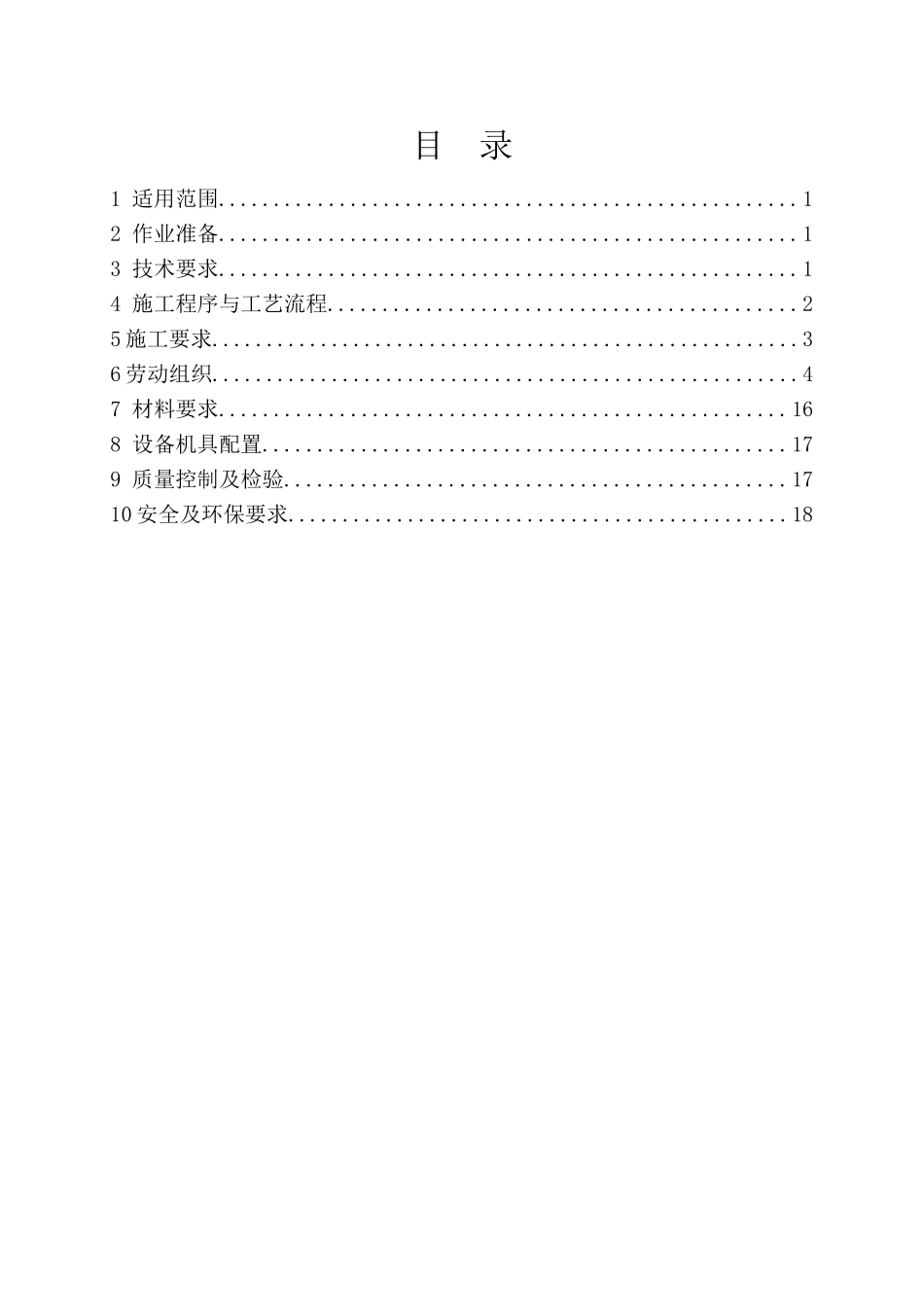

引桥连续梁 0#块施工作业指导书单位： 编制： 批准： 目 录1 适用范围.....................................................12 作业准备.....................................................13 技术要求.....................................................14 施工程序与工艺流程...........................................25 施工要求......................................................36 劳动组织......................................................47 材料要求....................................................168 设备机具配置................................................179 质量控制及检验..............................................1710 安全及环保要求..............................................18引桥连续梁 0#块施工作业指导书1 适用范围适用于蒙西华中铁路洞庭湖特大桥引桥连续梁 0#块施工。2 作业准备2.1 内业技术准备在支架安装之前组织技术人员认真学习施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行上岗前技术培训、技术交底，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。3 技术要求表 3-1 钢筋加工允许偏差和检查方法序号名 称允许偏差（mm）检查方法1受力钢筋全长±10尺量2弯起钢筋的弯折角度203箍筋内净尺寸±3表 3-2 钢筋安装及钢筋保护层厚度允许偏差和检验方法序号名 称允许偏差(mm)检验方法1受力钢筋排距±5尺量，两端、中间各 1处2同一排中受力钢筋间距±103分布钢筋间距±20尺量，连续 3 处4绑扎箍筋、横向钢筋间距±20尺量，连续 3 处5弯起点位置（加工偏差±20 包括在内）30尺量6钢筋保护层厚度c（mm）c≥35+10，0尺量，两端、中间各 2处表 3-3 钢模板制作质量标准序号项目要求尺寸（mm）允许偏差（mm）1外形长度L0-1.00尺寸2宽度B0-0.803肋高55±0.504板面平整度/f1≤1.005横肋横肋、中纵肋与边肋高度差/Δ≤1.20两端横肋组装位移0.3Δ≤0.606焊缝肋间焊缝长度30.0±0.50肋间焊角高2.5+1.0肋与面板焊缝长度10.0+5.0肋与面板焊角高度2.5+1.07角模的垂直度90ºΔ≤1.20表 3-4 钢模板产品组装质量标准序号项目允许偏差（mm）1两块模板之间的拼装缝隙≤1.02相邻模板面的高低差≤2.03组装模板板面平面度≤2.04组装...
