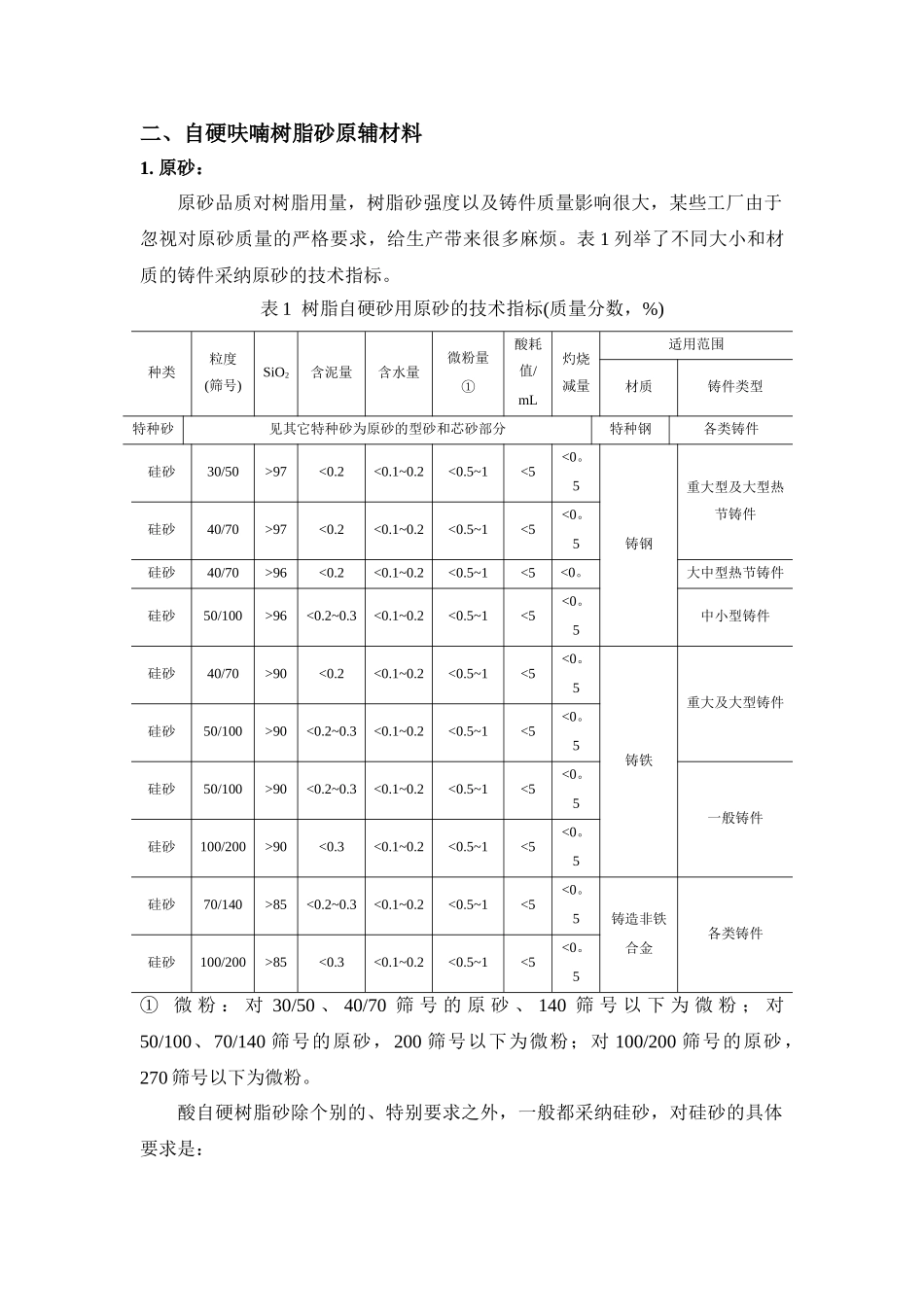

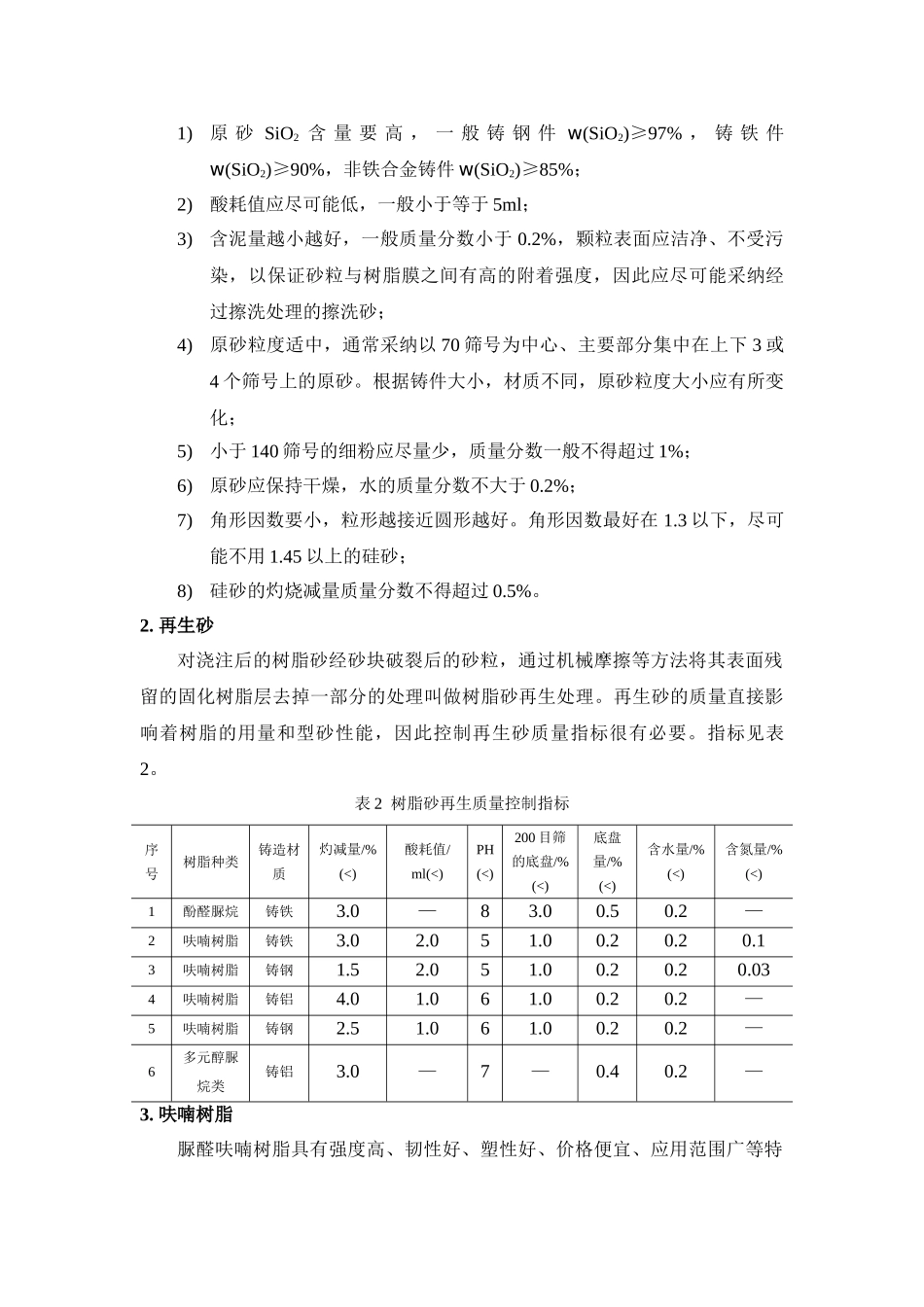

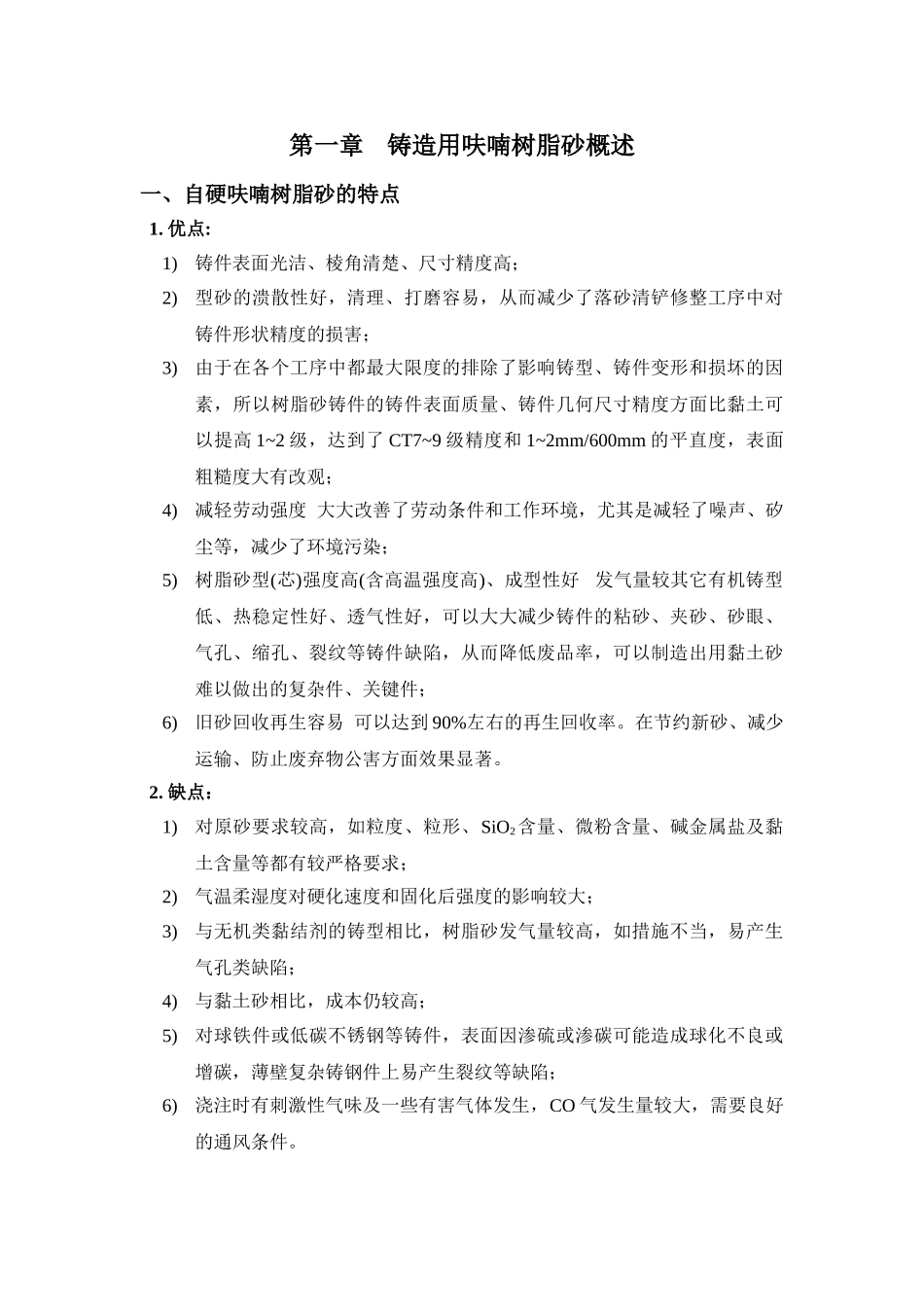

第一章铸造用呋喃树脂砂概述一、自硬呋喃树脂砂的特点 1. 优点:1)铸件表面光洁、棱角清楚、尺寸精度高；2)型砂的溃散性好，清理、打磨容易，从而减少了落砂清铲修整工序中对铸件形状精度的损害；3)由于在各个工序中都最大限度的排除了影响铸型、铸件变形和损坏的因素，所以树脂砂铸件的铸件表面质量、铸件几何尺寸精度方面比黏土可以提高 1~2 级，达到了 CT7~9 级精度和 1~2mm/600mm 的平直度，表面粗糙度大有改观；4)减轻劳动强度 大大改善了劳动条件和工作环境，尤其是减轻了噪声、矽尘等，减少了环境污染；5)树脂砂型(芯)强度高(含高温强度高)、成型性好 发气量较其它有机铸型低、热稳定性好、透气性好，可以大大减少铸件的粘砂、夹砂、砂眼、气孔、缩孔、裂纹等铸件缺陷，从而降低废品率，可以制造出用黏土砂难以做出的复杂件、关键件；6)旧砂回收再生容易 可以达到 90%左右的再生回收率。在节约新砂、减少运输、防止废弃物公害方面效果显著。 2. 缺点：1)对原砂要求较高，如粒度、粒形、SiO2含量、微粉含量、碱金属盐及黏土含量等都有较严格要求；2)气温柔湿度对硬化速度和固化后强度的影响较大；3)与无机类黏结剂的铸型相比，树脂砂发气量较高，如措施不当，易产生气孔类缺陷；4)与黏土砂相比，成本仍较高；5)对球铁件或低碳不锈钢等铸件，表面因渗硫或渗碳可能造成球化不良或增碳，薄壁复杂铸钢件上易产生裂纹等缺陷；6)浇注时有刺激性气味及一些有害气体发生，CO 气发生量较大，需要良好的通风条件。二、自硬呋喃树脂砂原辅材料1. 原砂：原砂品质对树脂用量，树脂砂强度以及铸件质量影响很大，某些工厂由于忽视对原砂质量的严格要求，给生产带来很多麻烦。表 1 列举了不同大小和材质的铸件采纳原砂的技术指标。表 1 树脂自硬砂用原砂的技术指标(质量分数，%)种类粒度(筛号)SiO2含泥量含水量微粉量①酸耗值/mL灼烧减量适用范围材质铸件类型特种砂见其它特种砂为原砂的型砂和芯砂部分特种钢各类铸件硅砂30/50>97<0.2<0.1~0.2<0.5~1<5<0。5铸钢重大型及大型热节铸件硅砂40/70>97<0.2<0.1~0.2<0.5~1<5<0。5硅砂40/70>96<0.2<0.1~0.2<0.5~1<5<0。大中型热节铸件硅砂50/100>96<0.2~0.3<0.1~0.2<0.5~1<5<0。5中小型铸件硅砂40/70>90<0.2<0.1~0.2<0.5~1<5<0。5铸铁重大及大型铸件硅砂50/100>90<0.2~0.3<0.1~0.2<0.5~1<5<0。5硅砂50/100>90<0.2~0.3<0.1~0.2<0.5~1<5<0。5一般铸件硅砂100/200>90<0.3<0.1~0.2<0.5~1<5<0。5硅砂70...
