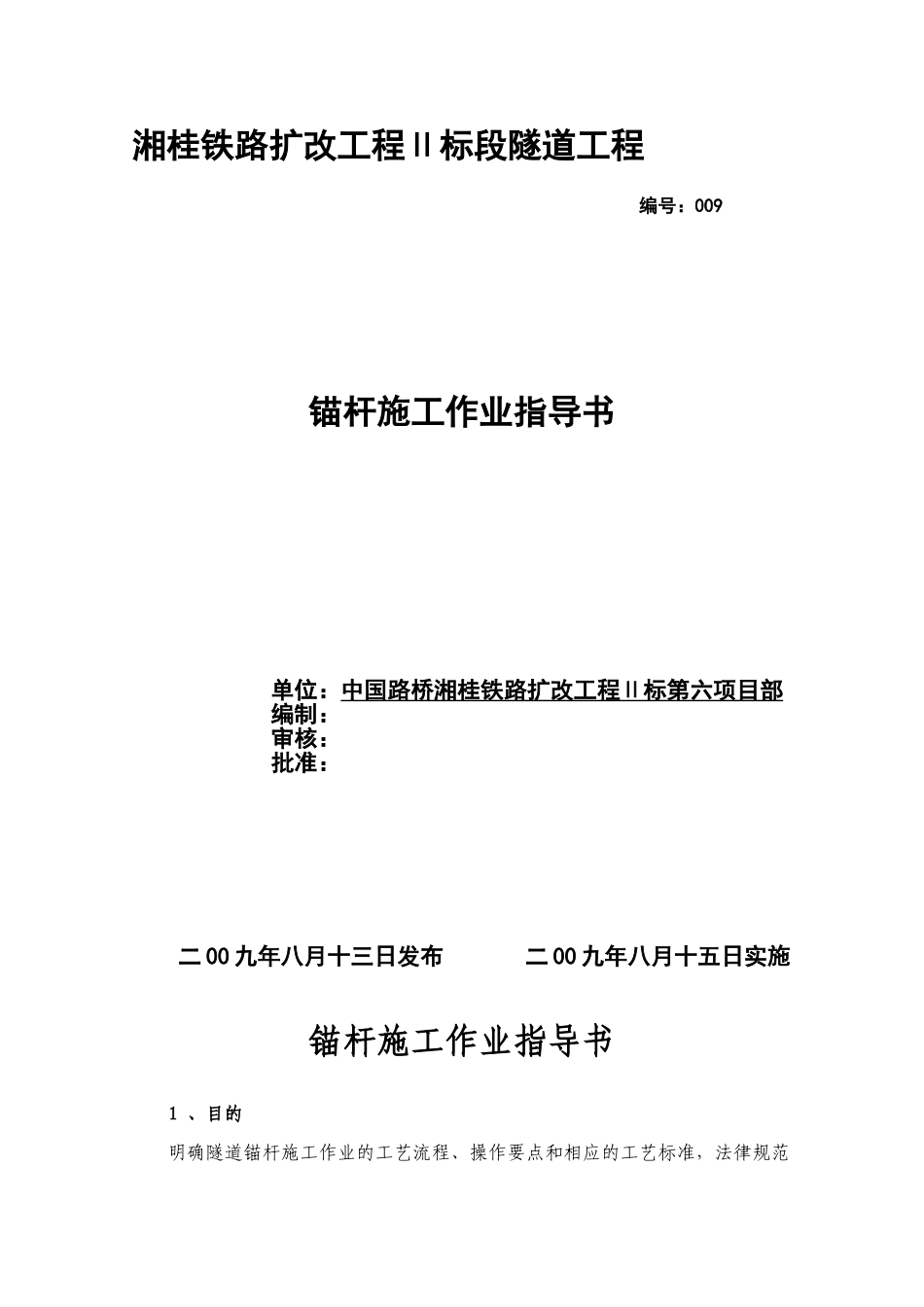

湘桂铁路扩改工程Ⅱ标段隧道工程 编号：009锚杆施工作业指导书单位：中国路桥湘桂铁路扩改工程Ⅱ标第六项目部编制：审核：批准：二 00 九年八月十三日发布 二 00 九年八月十五日实施锚杆施工作业指导书1 、目的明确隧道锚杆施工作业的工艺流程、操作要点和相应的工艺标准，法律规范隧道锚杆施工作业。2 、适用范围本作业指导书适用于中国路桥改建铁路湘桂线永州至柳州段扩能改造工程XG-II 标第六项管段石头岗隧道 φ22 砂浆锚杆和中空注浆锚杆的施工。3、作业准备3.1、内业技术准备应在开工前组织技术人员仔细学习实施性施工组织设计，熟悉、审核施工图纸，法律规范及技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。3.2 外业技术准备1 ）原材料水泥：应优先采纳普通硅酸盐水泥，也可采纳矿渣硅酸盐水泥；在软弱围岩宜选用早强水泥。水泥标号不应低于 42.5 号。使用前应做强度复查试验。水：水质应符合工程用水的有关标准，水中不得含有影响水泥正常凝聚与硬化的有害杂质。锚杆：所用的品种、级别、规格和数量等需符合设计要求 。2） 测量放样：在设计孔位上做好标记，用凿岩机或煤电钻钻孔。3）机具准备：准备、检查机具。4、 锚杆施工工艺4．1、锚杆设计依据设计文件，本线隧道边墙采纳 φ22 砂浆锚杆、中空注浆锚杆，锚杆均设置垫板。锚杆呈梅花型布置，长度及间距依据围岩级别进行确定。砂浆锚杆施工工艺流程见图 1，中空注浆锚杆施工工艺流程见图 2。4.2 锚杆钻孔石质隧道锚杆采纳风动凿岩机成孔，锚杆钻孔利用开挖台阶搭设简易台架施钻，根据设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采纳高压风清孔。 图1 砂浆锚杆施工工艺流程图锚杆制作各项工前准备锚杆钻机就位钻锚杆孔钻孔角度定位锚杆孔位测量放样锚杆孔清孔机械设备保养准备注浆材料注浆设备就位锚孔成孔检查搅拌砂浆注 浆插入锚杆锚杆竣工验收安装垫板图 2 中空注浆锚杆施工工艺流程图锚杆制作各项工前准备锚杆钻机就位钻锚杆孔钻孔角度定位锚杆孔位测量放样锚杆孔清孔机械设备保养准备注浆材料注浆设备就位锚孔成孔检查搅拌砂浆注 浆插入锚杆锚杆竣工验收安装垫板4.3 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐 32.5 水泥，粒...
