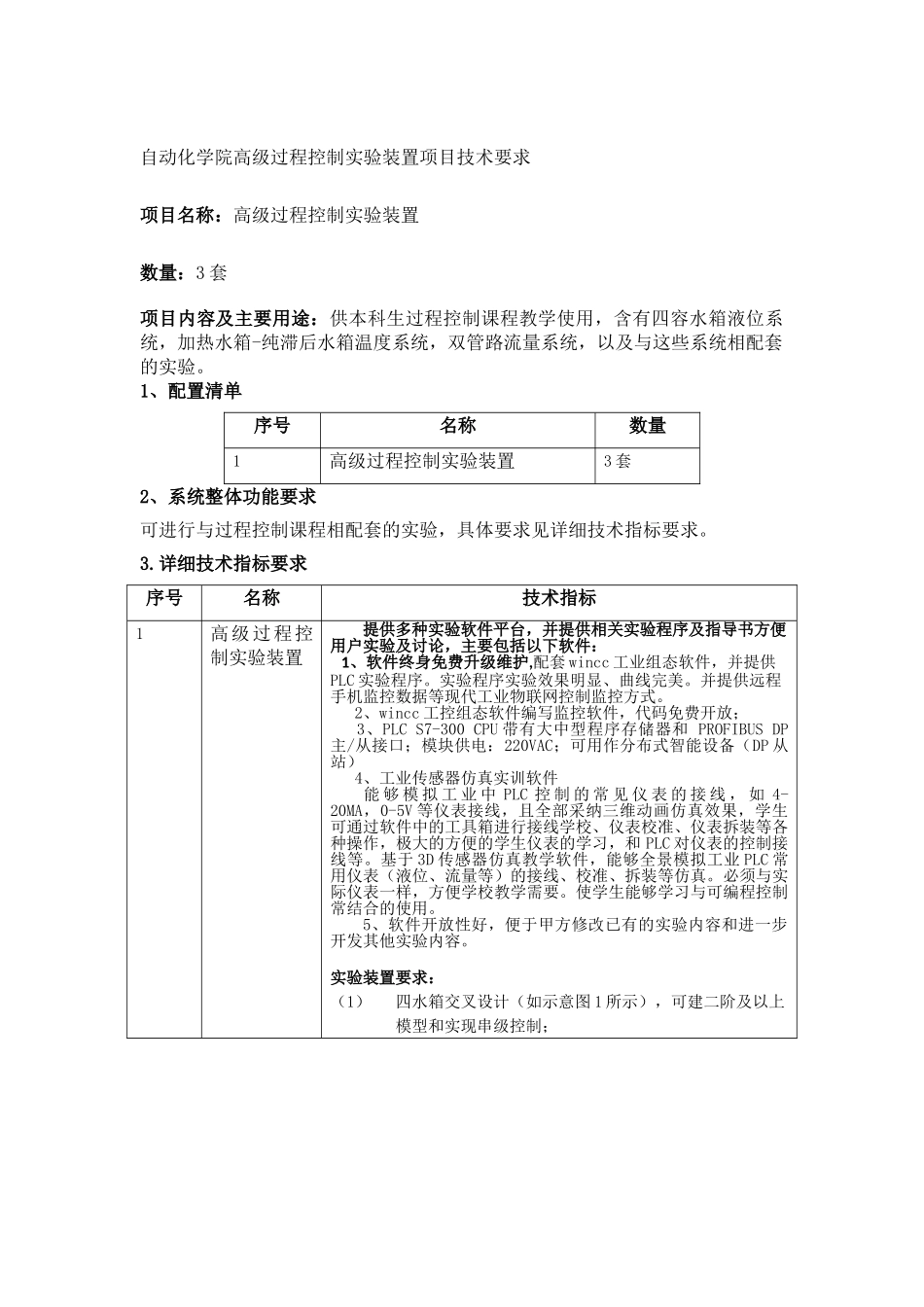

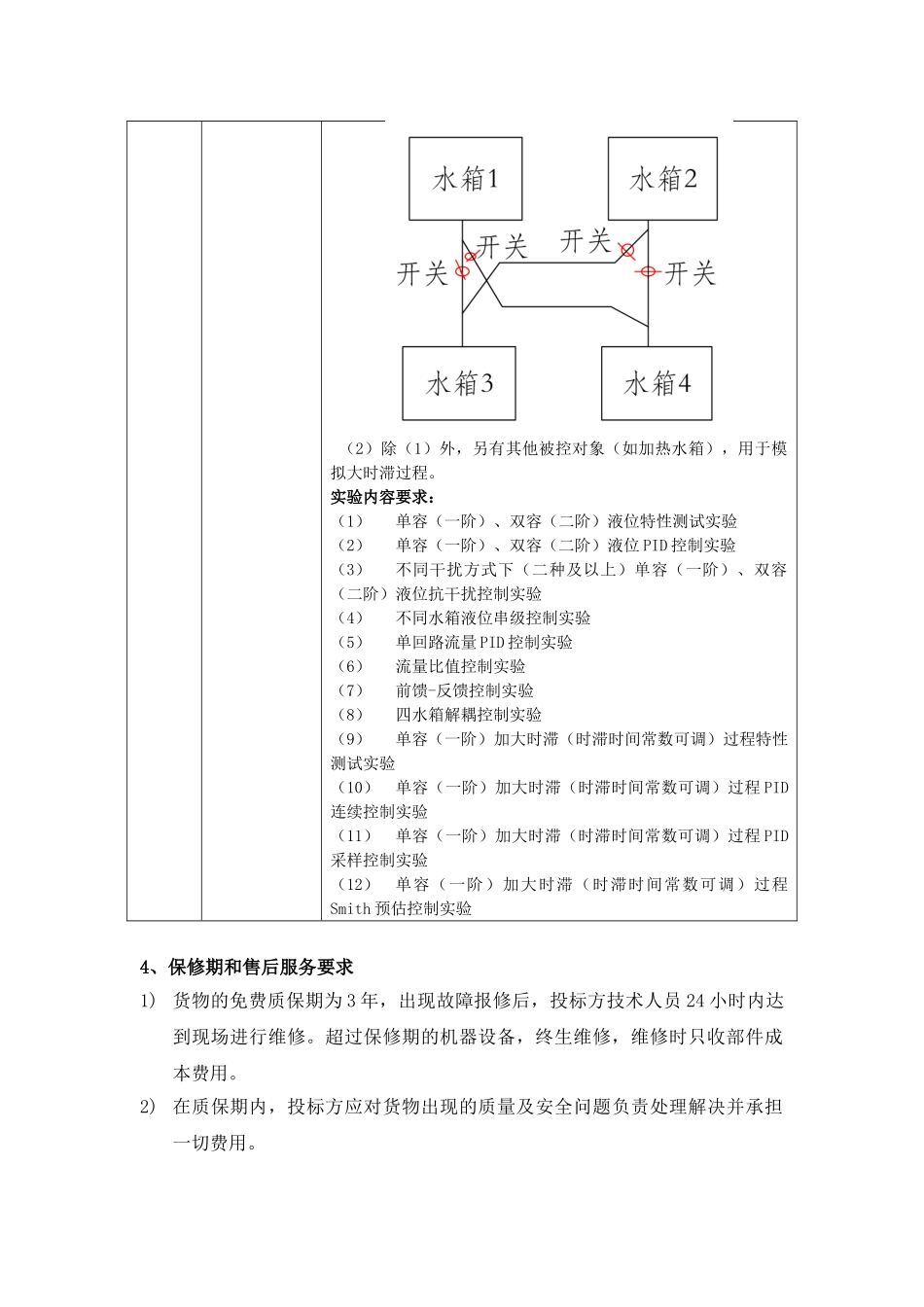

自动化学院高级过程控制实验装置项目技术要求项目名称：高级过程控制实验装置数量：3 套项目内容及主要用途：供本科生过程控制课程教学使用，含有四容水箱液位系统，加热水箱-纯滞后水箱温度系统，双管路流量系统，以及与这些系统相配套的实验。1、配置清单序号名称数量1高级过程控制实验装置3 套2、系统整体功能要求可进行与过程控制课程相配套的实验，具体要求见详细技术指标要求。3.详细技术指标要求序号名称技术指标1高级过程控制实验装置提供多种实验软件平台，并提供相关实验程序及指导书方便用户实验及讨论，主要包括以下软件： 1、软件终身免费升级维护,配套 wincc 工业组态软件，并提供PLC 实验程序。实验程序实验效果明显、曲线完美。并提供远程手机监控数据等现代工业物联网控制监控方式。 2、wincc 工控组态软件编写监控软件，代码免费开放； 3、PLC S7-300 CPU 带有大中型程序存储器和 PROFIBUS DP 主/从接口；模块供电：220VAC；可用作分布式智能设备（DP 从站） 4、工业传感器仿真实训软件能 够 模 拟 工 业 中 PLC 控 制 的 常 见 仪 表 的 接 线 ， 如 4-20MA，0-5V 等仪表接线，且全部采纳三维动画仿真效果，学生可通过软件中的工具箱进行接线学校、仪表校准、仪表拆装等各种操作，极大的方便的学生仪表的学习，和 PLC 对仪表的控制接线等。基于 3D 传感器仿真教学软件，能够全景模拟工业 PLC 常用仪表（液位、流量等）的接线、校准、拆装等仿真。必须与实际仪表一样，方便学校教学需要。使学生能够学习与可编程控制常结合的使用。5、软件开放性好，便于甲方修改已有的实验内容和进一步开发其他实验内容。实验装置要求：（1）四水箱交叉设计（如示意图 1 所示），可建二阶及以上模型和实现串级控制； （2）除（1）外，另有其他被控对象（如加热水箱），用于模拟大时滞过程。实验内容要求：（1）单容（一阶）、双容（二阶）液位特性测试实验（2）单容（一阶）、双容（二阶）液位 PID 控制实验（3）不同干扰方式下（二种及以上）单容（一阶）、双容（二阶）液位抗干扰控制实验（4）不同水箱液位串级控制实验（5） 单回路流量 PID 控制实验（6）流量比值控制实验（7）前馈-反馈控制实验（8）四水箱解耦控制实验（9）单容（一阶）加大时滞（时滞时间常数可调）过程特性测试实验（10）单容（一阶）加大时滞（时滞时间常数可调）过程 PID连续控制实验（11）单容（一阶）加大时滞...
