陕西省建筑工程施工质量验收技术资料统一用表

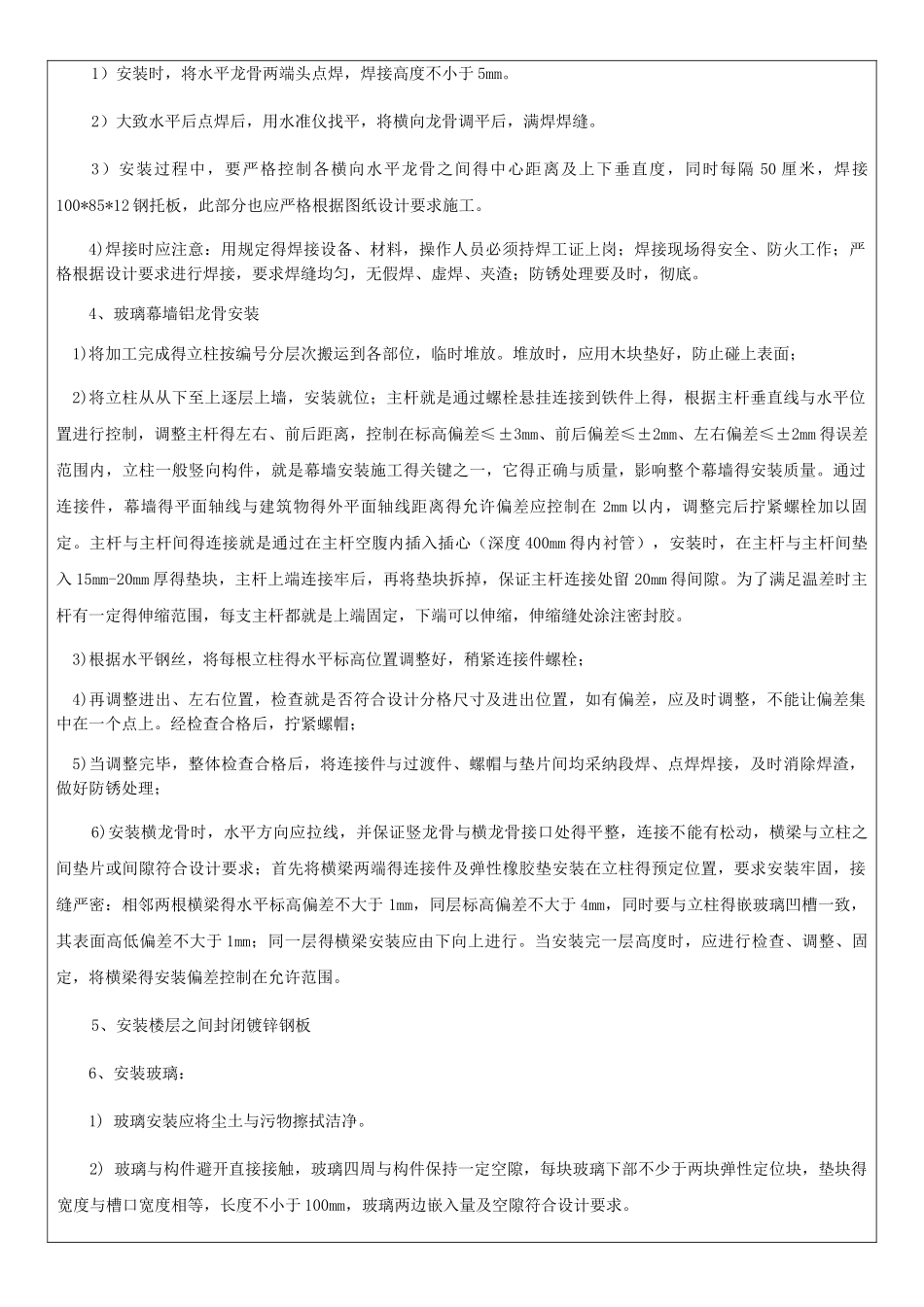

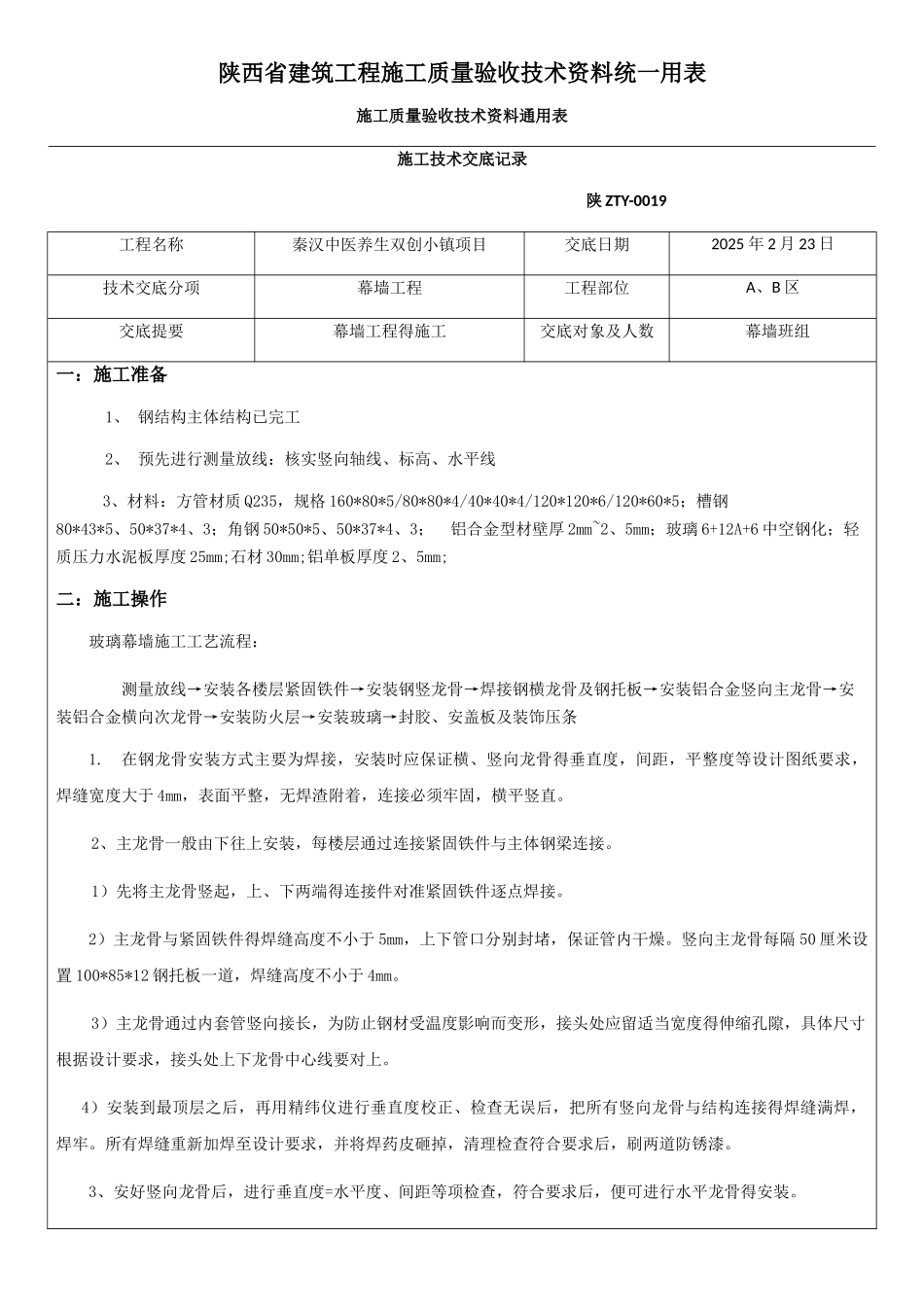

陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录 陕 ZTY-0019工程名称秦汉中医养生双创小镇项目交底日期2025 年 2 月 23 日技术交底分项幕墙工程工程部位A、B 区交底提要幕墙工程得施工交底对象及人数幕墙班组一：施工准备1、 钢结构主体结构已完工2、 预先进行测量放线：核实竖向轴线、标高、水平线 3、材料：方管材质 Q235，规格 160*80*5/80*80*4/40*40*4/120*120*6/120*60*5；槽钢80*43*5、50*37*4、3；角钢 50*50*5、50*37*4、3； 铝合金型材壁厚 2mm~2、5mm；玻璃 6+12A+6 中空钢化；轻质压力水泥板厚度 25mm;石材 30mm;铝单板厚度 2、5mm;二：施工操作玻璃幕墙施工工艺流程：测量放线→安装各楼层紧固铁件→安装钢竖龙骨→焊接钢横龙骨及钢托板→安装铝合金竖向主龙骨→安装铝合金横向次龙骨→安装防火层→安装玻璃→封胶、安盖板及装饰压条1.在钢龙骨安装方式主要为焊接，安装时应保证横、竖向龙骨得垂直度，间距，平整度等设计图纸要求，焊缝宽度大于 4mm，表面平整，无焊渣附着，连接必须牢固，横平竖直。2、主龙骨一般由下往上安装，每楼层通过连接紧固铁件与主体钢梁连接。1）先将主龙骨竖起，上、下两端得连接件对准紧固铁件逐点焊接。2）主龙骨与紧固铁件得焊缝高度不小于 5mm，上下管口分别封堵，保证管内干燥。竖向主龙骨每隔 50 厘米设置 100*85*12 钢托板一道，焊缝高度不小于 4mm。3）主龙骨通过内套管竖向接长，为防止钢材受温度影响而变形，接头处应留适当宽度得伸缩孔隙，具体尺寸根据设计要求，接头处上下龙骨中心线要对上。 4）安装到最顶层之后，再用精纬仪进行垂直度校正、检查无误后，把所有竖向龙骨与结构连接得焊缝满焊，焊牢。所有焊缝重新加焊至设计要求，并将焊药皮砸掉，清理检查符合要求后，刷两道防锈漆。3、安好竖向龙骨后，进行垂直度=水平度、间距等项检查，符合要求后，便可进行水平龙骨得安装。1）安装时，将水平龙骨两端头点焊，焊接高度不小于 5mm。2）大致水平后点焊后，用水准仪找平，将横向龙骨调平后，满焊焊缝。3）安装过程中，要严格控制各横向水平龙骨之间得中心距离及上下垂直度，同时每隔 50 厘米，焊接100*85*12 钢托板，此部分也应严格根据图纸设计要求施工。4)焊接时应注意：用规定得焊接设备、材料，操作人员必须持焊工证上岗；焊接现场得安全、防火工作；严格根据设计要求进行焊接，要求焊缝均匀，无假焊、虚焊...
