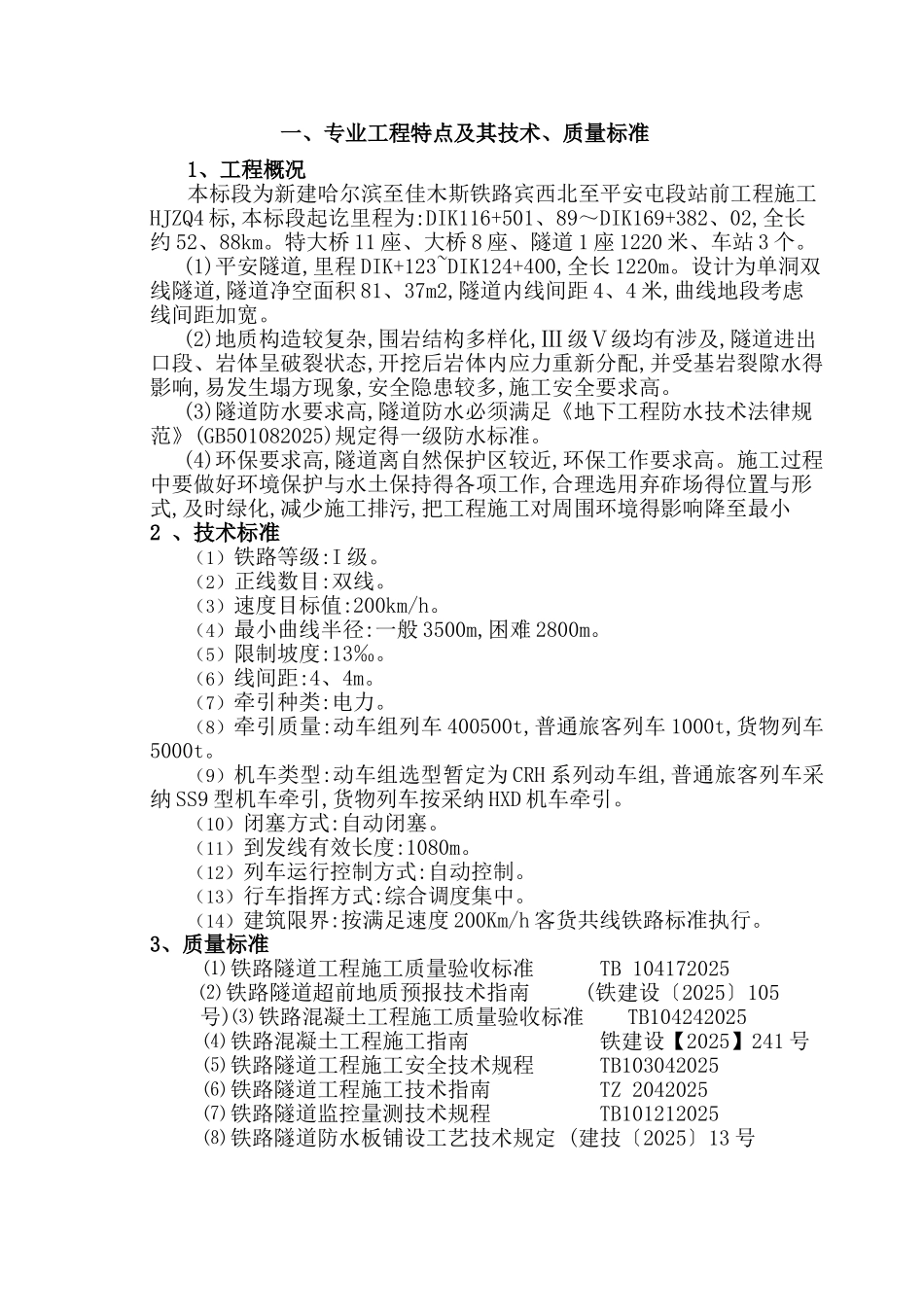

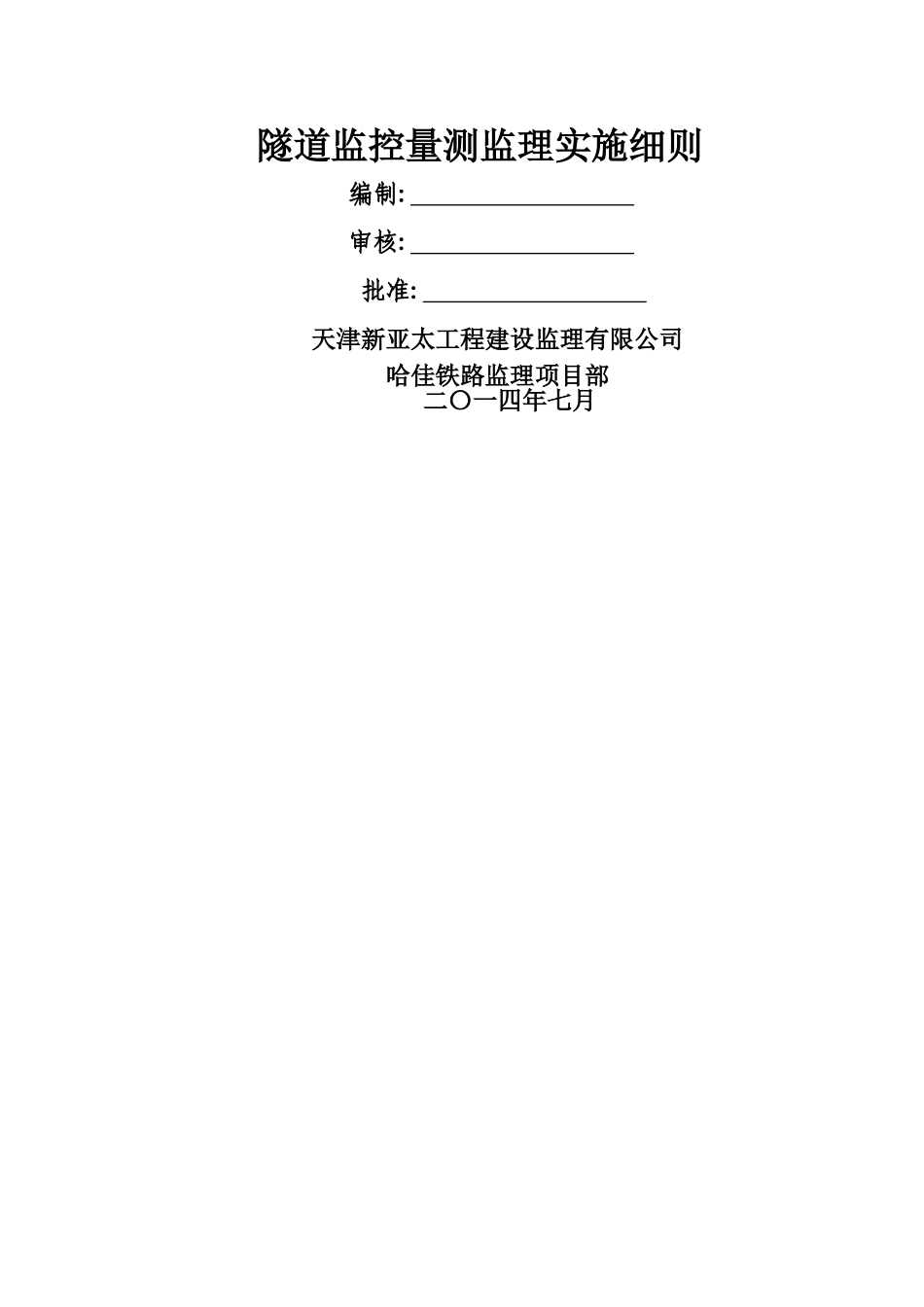

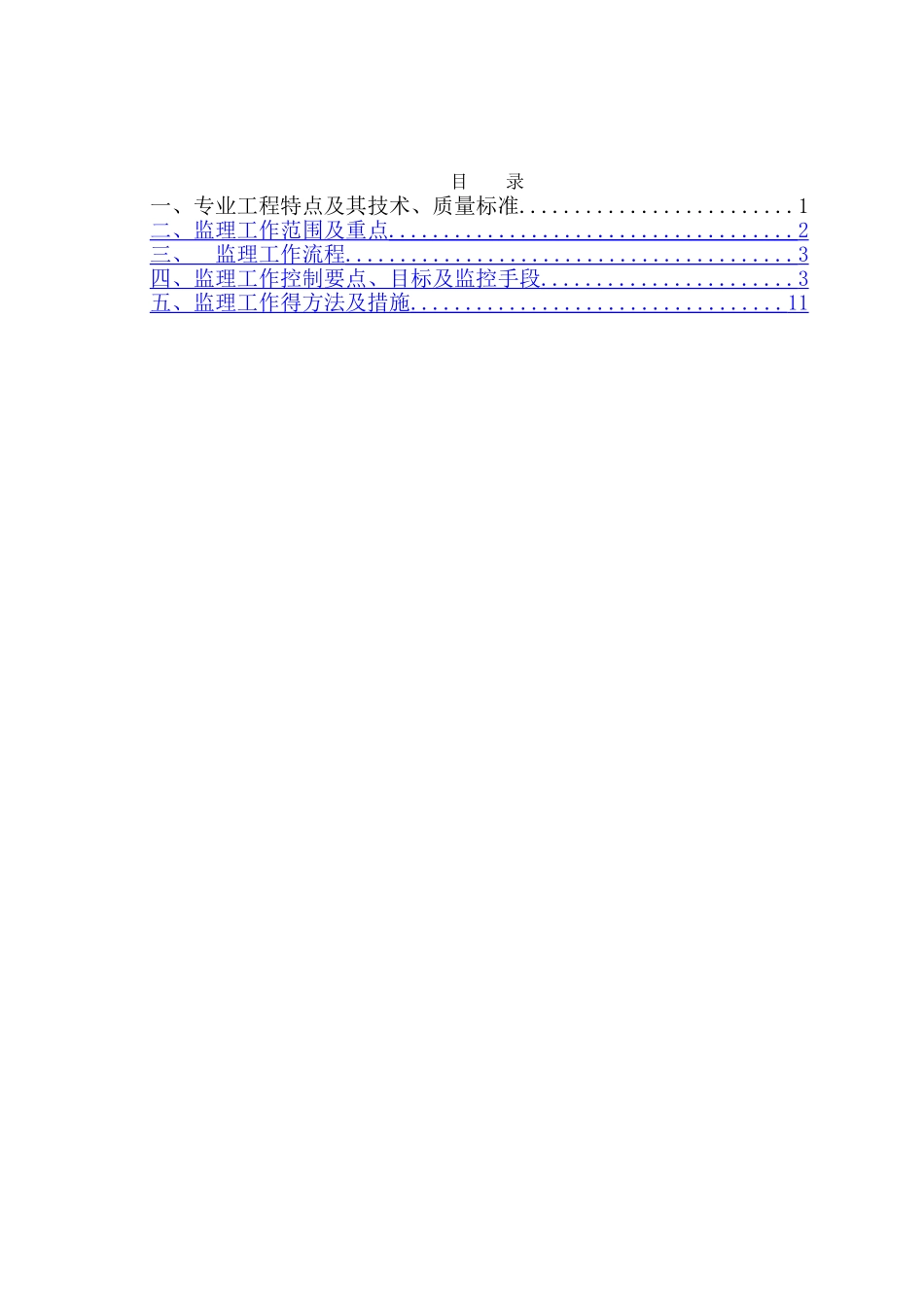

隧道监控量测监理实施细则 编制: 审核: 批准: 天津新亚太工程建设监理有限公司 哈佳铁路监理项目部 二〇一四年七月目 录一、专业工程特点及其技术、质量标准.........................1二、监理工作范围及重点 ..................................... 2 三、 监理工作流程 ......................................... 3 四、监理工作控制要点、目标及监控手段 ....................... 3 五、监理工作得方法及措施 .................................. 11 一、专业工程特点及其技术、质量标准1、工程概况本标段为新建哈尔滨至佳木斯铁路宾西北至平安屯段站前工程施工HJZQ4 标,本标段起讫里程为:DIK116+501、89～DIK169+382、02,全长约 52、88km。特大桥 11 座、大桥 8 座、隧道 1 座 1220 米、车站 3 个。 (1)平安隧道,里程 DIK+123~DIK124+400,全长 1220m。设计为单洞双线隧道,隧道净空面积 81、37m2,隧道内线间距 4、4 米,曲线地段考虑线间距加宽。 (2)地质构造较复杂,围岩结构多样化,Ⅲ 级Ⅴ级均有涉及,隧道进出口段、岩体呈破裂状态,开挖后岩体内应力重新分配,并受基岩裂隙水得影响,易发生塌方现象,安全隐患较多,施工安全要求高。 (3)隧道防水要求高,隧道防水必须满足《地下工程防水技术法律规范》(GB501082025)规定得一级防水标准。(4)环保要求高,隧道离自然保护区较近,环保工作要求高。施工过程中要做好环境保护与水土保持得各项工作,合理选用弃砟场得位置与形式,及时绿化,减少施工排污,把工程施工对周围环境得影响降至最小2 、技术标准（1）铁路等级:I 级。（2）正线数目:双线。（3）速度目标值:200km/h。（4）最小曲线半径:一般 3500m,困难 2800m。（5）限制坡度:13‰。（6）线间距:4、4m。（7）牵引种类:电力。（8）牵引质量:动车组列车 400500t,普通旅客列车 1000t,货物列车5000t。（9）机车类型:动车组选型暂定为 CRH 系列动车组,普通旅客列车采纳 SS9 型机车牵引,货物列车按采纳 HXD 机车牵引。（10）闭塞方式:自动闭塞。（11）到发线有效长度:1080m。（12）列车运行控制方式:自动控制。（13）行车指挥方式:综合调度集中。（14）建筑限界:按满足速度 200Km/h 客货共线铁路标准执行。 3、质量标准 ⑴ 铁路隧道工程施工质量验收标准 TB 104172025 ⑵ 铁路隧道超前地质预报技术指南 (铁建设〔2025〕105号)⑶ 铁路混凝土工程施工质量验收标准 TB104242025 ⑷ 铁路混凝...
