霓虹灯广告屏控制plc编程

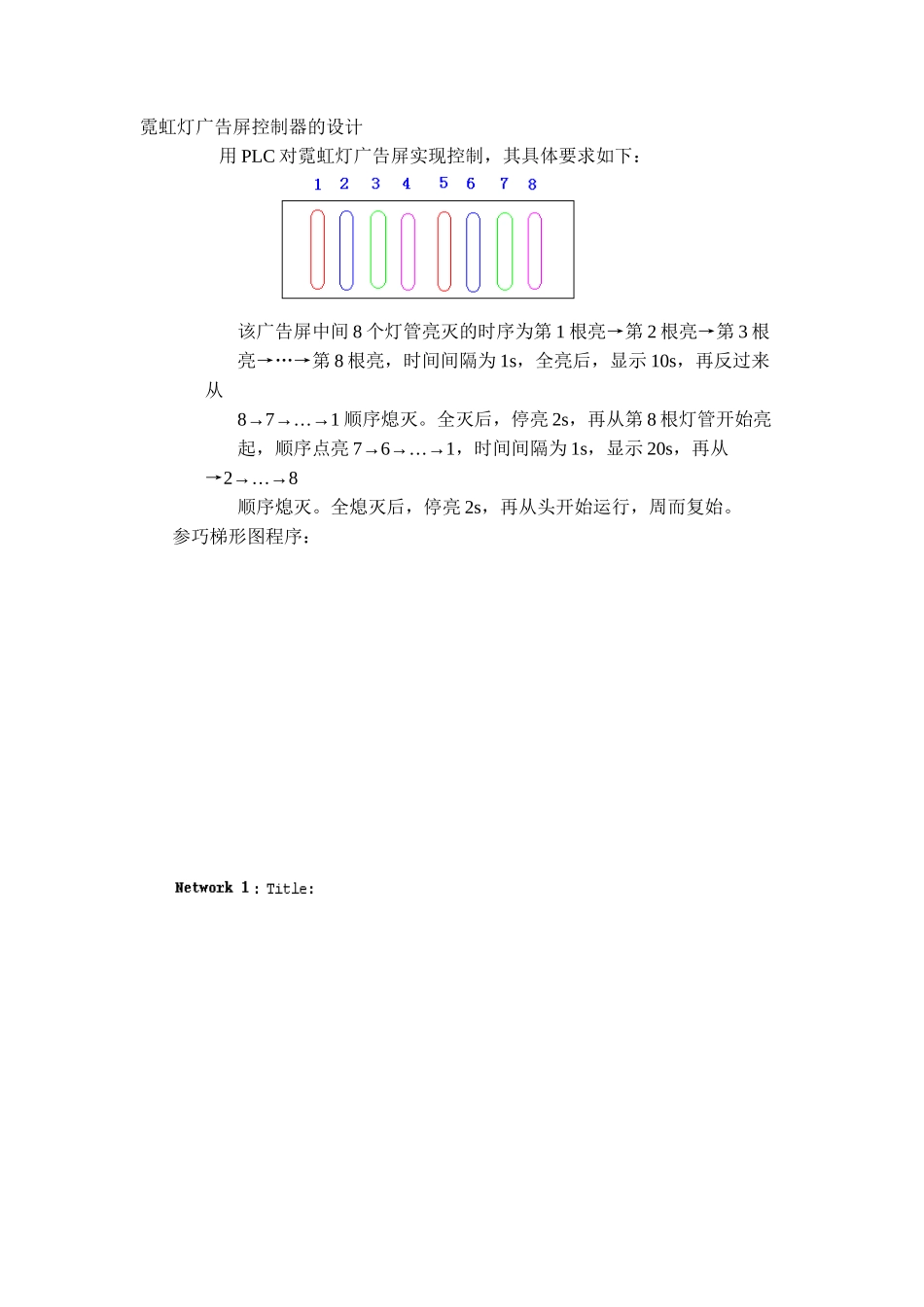

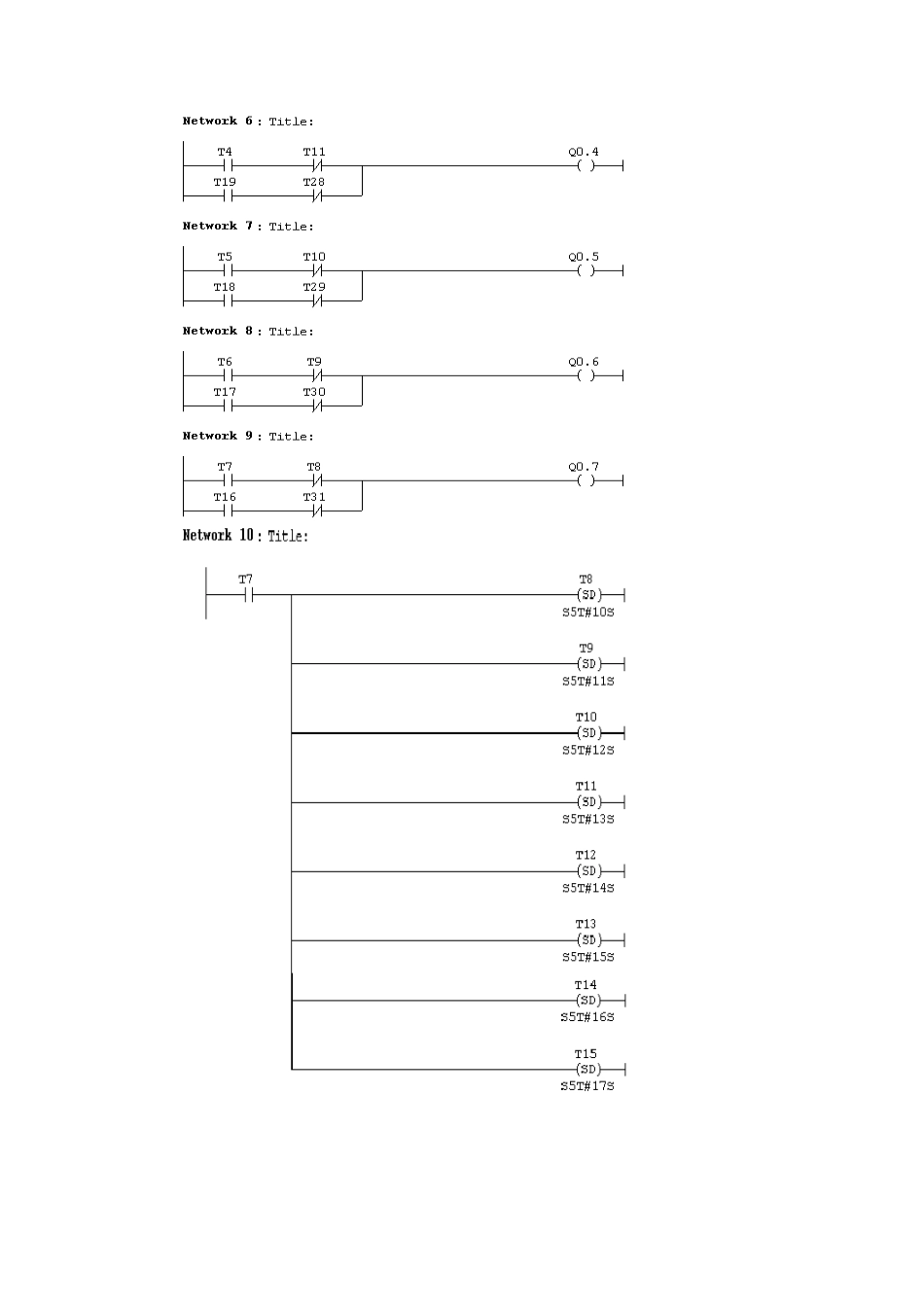

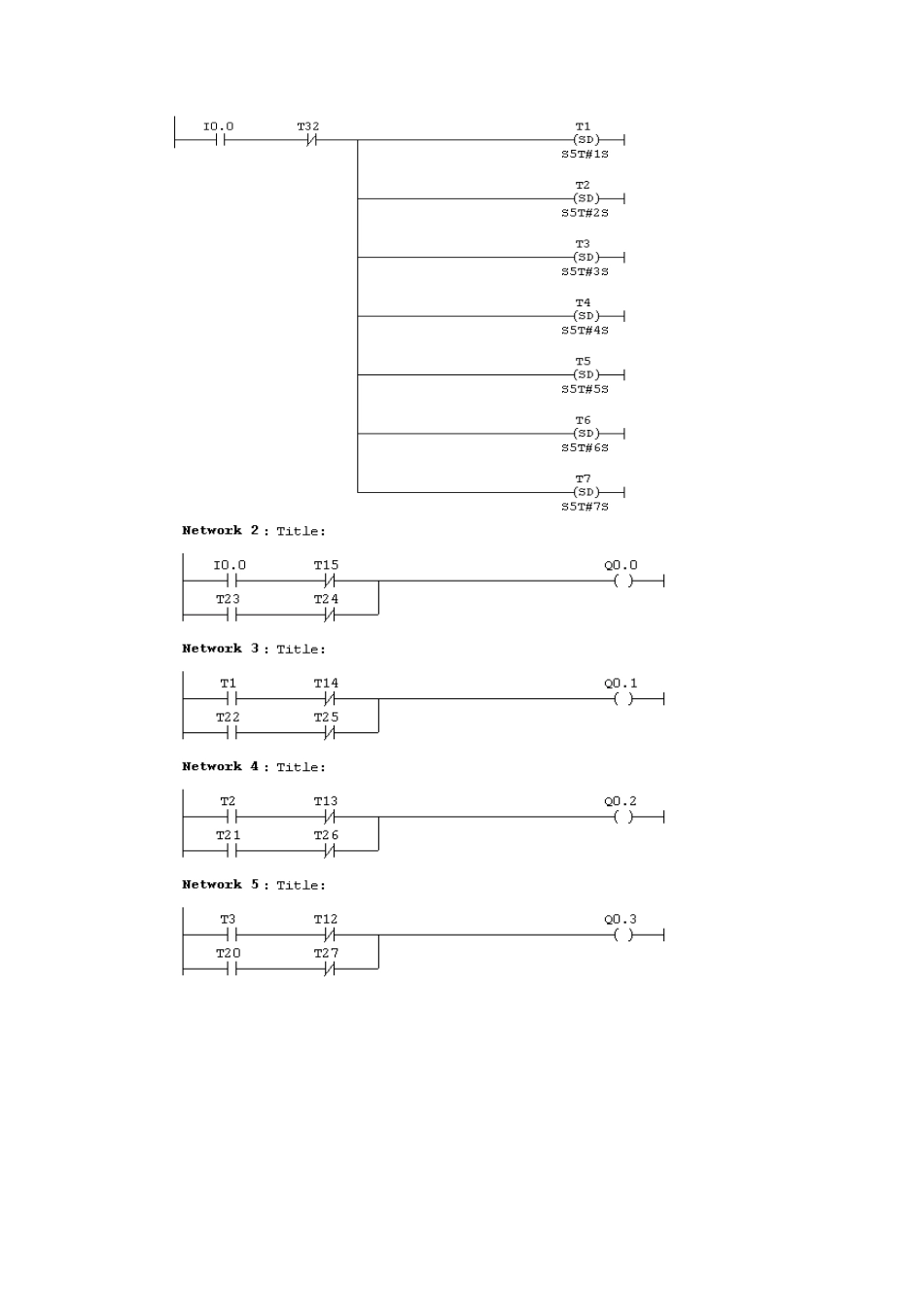

霓虹灯广告屏控制器的设计 用 PLC 对霓虹灯广告屏实现控制，其具体要求如下： 该广告屏中间 8 个灯管亮灭的时序为第 1 根亮→第 2 根亮→第 3 根亮→…→第 8 根亮，时间间隔为 1s，全亮后，显示 10s，再反过来从8→7→…→1 顺序熄灭。全灭后，停亮 2s，再从第 8 根灯管开始亮起，顺序点亮 7→6→…→1，时间间隔为 1s，显示 20s，再从→2→…→8顺序熄灭。全熄灭后，停亮 2s，再从头开始运行，周而复始。参巧梯形图程序：
