霓虹灯的PLC控制系统设计概要

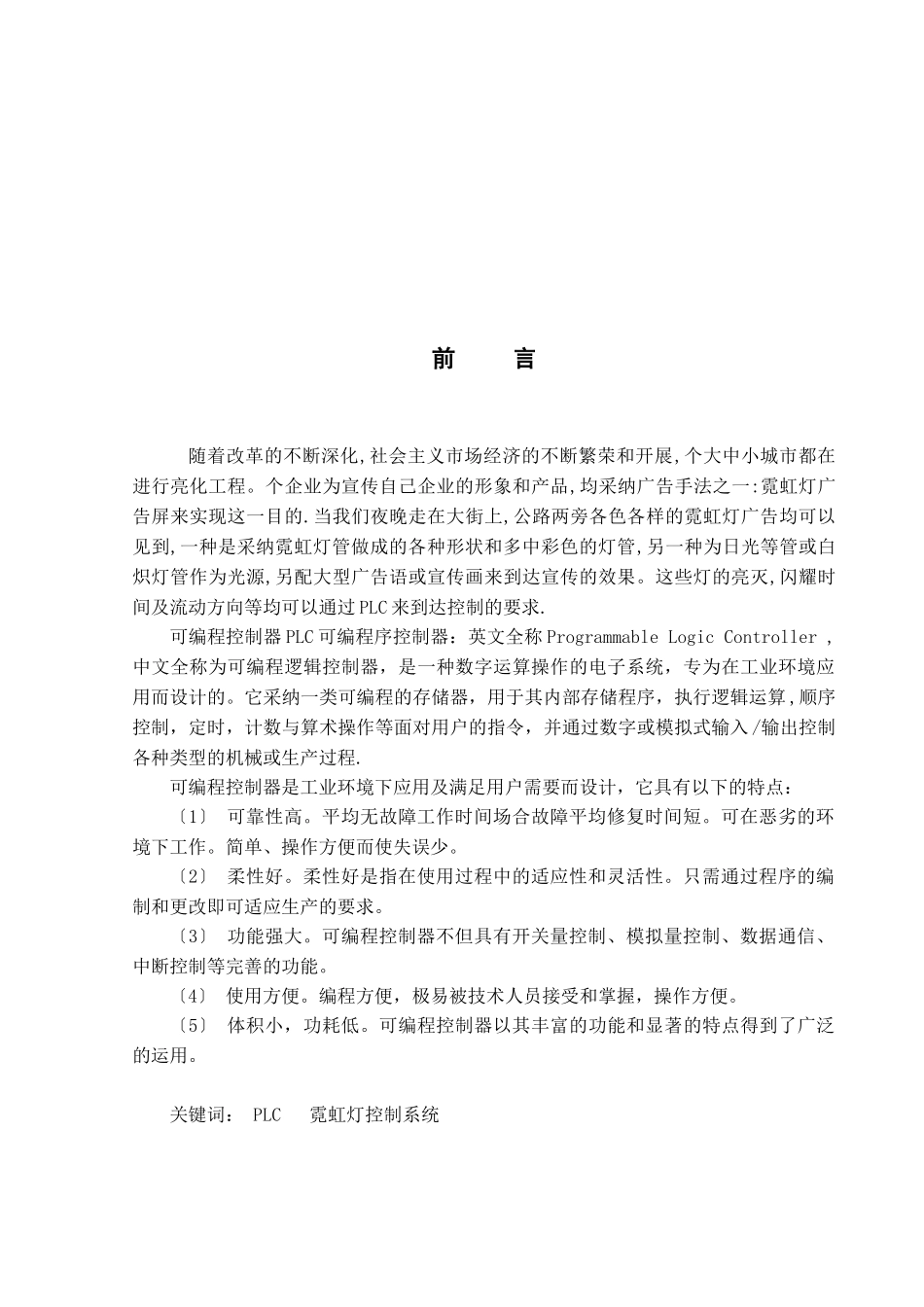

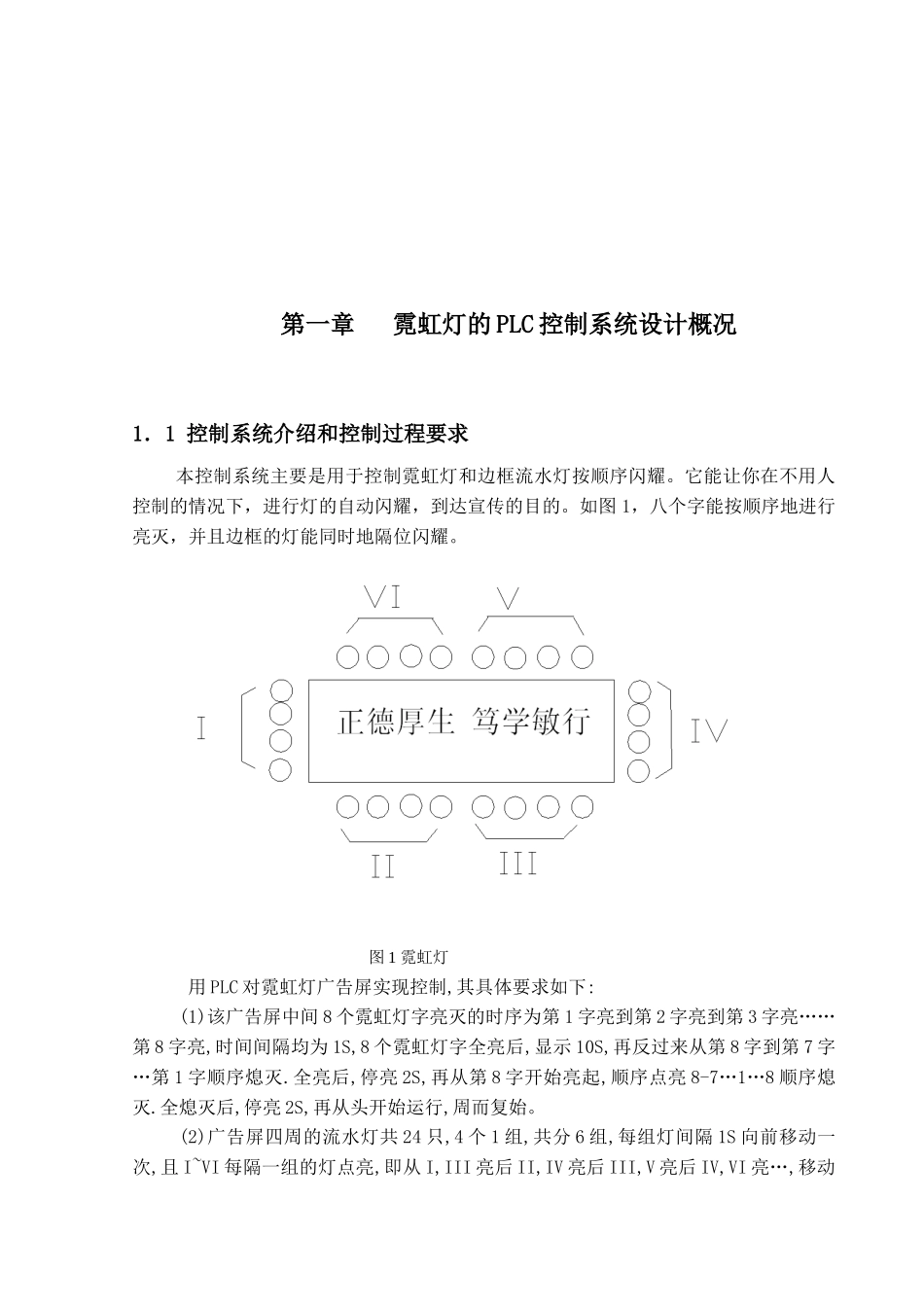

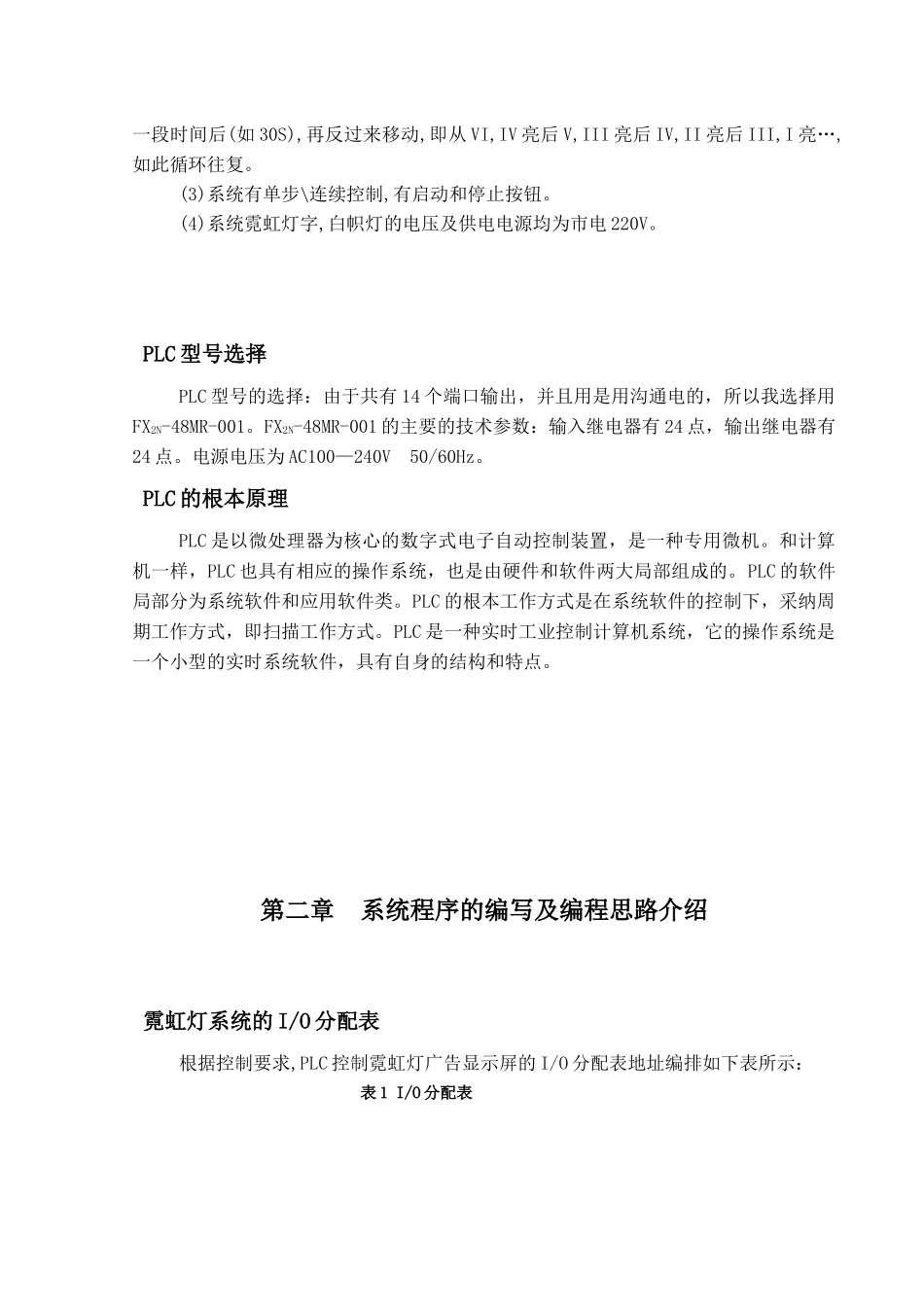

前 言随着改革的不断深化,社会主义市场经济的不断繁荣和开展,个大中小城市都在进行亮化工程。个企业为宣传自己企业的形象和产品,均采纳广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,公路两旁各色各样的霓虹灯广告均可以见到,一种是采纳霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来到达宣传的效果。这些灯的亮灭,闪耀时间及流动方向等均可以通过 PLC 来到达控制的要求.可编程控制器 PLC 可编程序控制器：英文全称 Programmable Logic Controller ,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采纳一类可编程的存储器，用于其内部存储程序，执行逻辑运算 ,顺序控制，定时，计数与算术操作等面对用户的指令，并通过数字或模拟式输入 /输出控制各种类型的机械或生产过程.可编程控制器是工业环境下应用及满足用户需要而设计，它具有以下的特点： 〔1〕 可靠性高。平均无故障工作时间场合故障平均修复时间短。可在恶劣的环境下工作。简单、操作方便而使失误少。〔2〕 柔性好。柔性好是指在使用过程中的适应性和灵活性。只需通过程序的编制和更改即可适应生产的要求。〔3〕 功能强大。可编程控制器不但具有开关量控制、模拟量控制、数据通信、中断控制等完善的功能。〔4〕 使用方便。编程方便，极易被技术人员接受和掌握，操作方便。〔5〕 体积小，功耗低。可编程控制器以其丰富的功能和显著的特点得到了广泛的运用。关键词： PLC 霓虹灯控制系统第一章 霓虹灯的 PLC 控制系统设计概况1．1 控制系统介绍和控制过程要求 本控制系统主要是用于控制霓虹灯和边框流水灯按顺序闪耀。它能让你在不用人控制的情况下，进行灯的自动闪耀，到达宣传的目的。如图 1，八个字能按顺序地进行亮灭，并且边框的灯能同时地隔位闪耀。图 1 霓虹灯用 PLC 对霓虹灯广告屏实现控制,其具体要求如下:(1)该广告屏中间 8 个霓虹灯字亮灭的时序为第 1 字亮到第 2 字亮到第 3 字亮……第 8 字亮,时间间隔均为 1S,8 个霓虹灯字全亮后,显示 10S,再反过来从第 8 字到第 7 字…第 1 字顺序熄灭.全亮后,停亮 2S,再从第 8 字开始亮起,顺序点亮 8-7…1…8 顺序熄灭.全熄灭后,停亮 2S,再从头开始运行,周而复始。(2)广告屏四周的流水灯共 24 只,4 个 1 组,共分 6 组,每组灯间隔 1S 向前移动一次,且...
