静压法沉桩作业指导书

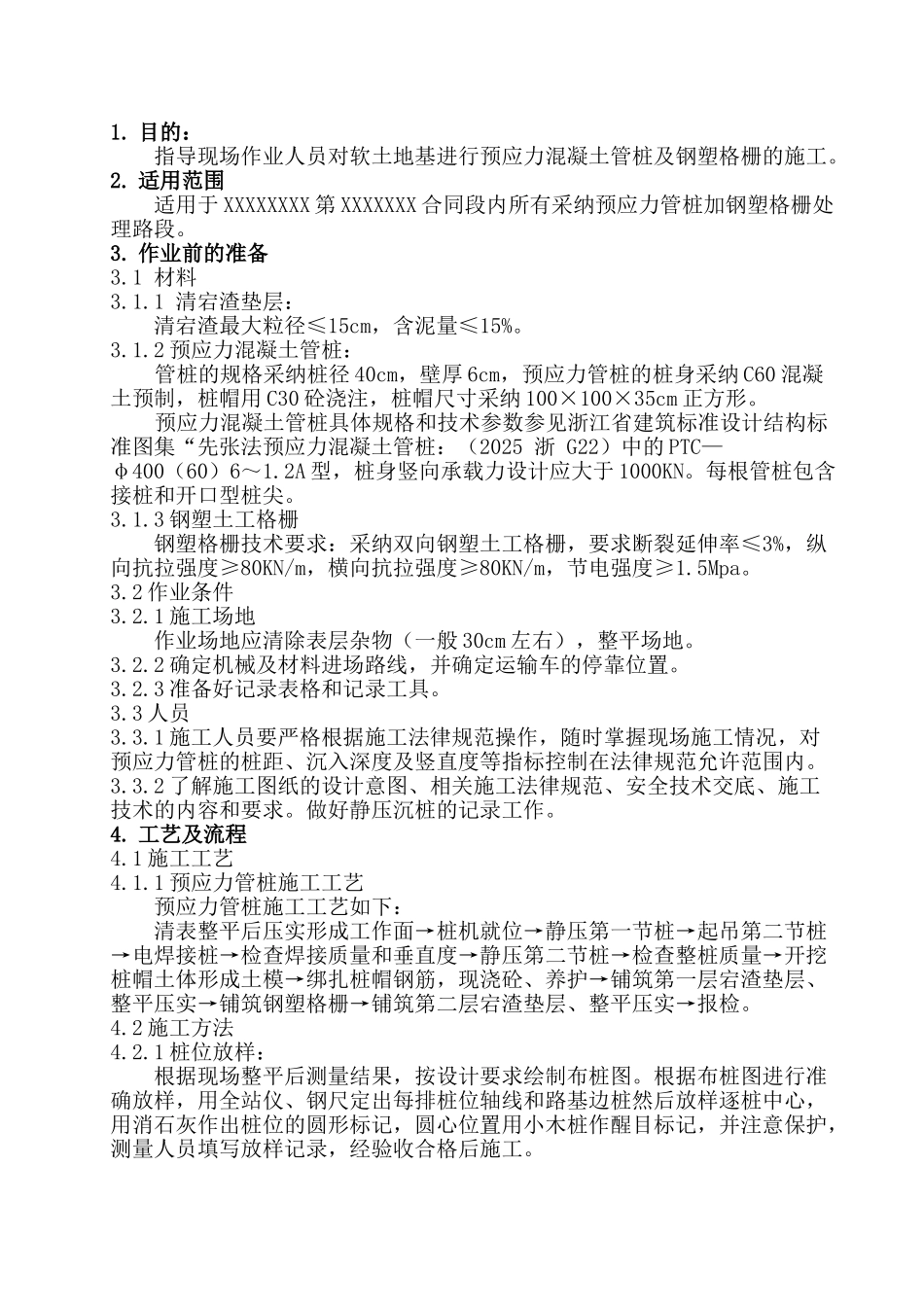

1. 目的：指导现场作业人员对软土地基进行预应力混凝土管桩及钢塑格栅的施工。2. 适用范围适用于 XXXXXXXX 第 XXXXXXX 合同段内所有采纳预应力管桩加钢塑格栅处理路段。3. 作业前的准备3.1 材料3.1.1 清宕渣垫层： 清宕渣最大粒径≤15cm，含泥量≤15%。3.1.2 预应力混凝土管桩：管桩的规格采纳桩径 40cm，壁厚 6cm，预应力管桩的桩身采纳 C60 混凝土预制，桩帽用 C30 砼浇注，桩帽尺寸采纳 100×100×35cm 正方形。预应力混凝土管桩具体规格和技术参数参见浙江省建筑标准设计结构标准图集“先张法预应力混凝土管桩：（2025 浙 G22）中的 PTC—φ400（60）6～1.2A 型，桩身竖向承载力设计应大于 1000KN。每根管桩包含接桩和开口型桩尖。3.1.3 钢塑土工格栅 钢塑格栅技术要求：采纳双向钢塑土工格栅，要求断裂延伸率≤3%，纵向抗拉强度≥80KN/m，横向抗拉强度≥80KN/m，节电强度≥1.5Mpa。3.2 作业条件3.2.1 施工场地 作业场地应清除表层杂物（一般 30cm 左右），整平场地。3.2.2 确定机械及材料进场路线，并确定运输车的停靠位置。3.2.3 准备好记录表格和记录工具。3.3 人员3.3.1 施工人员要严格根据施工法律规范操作，随时掌握现场施工情况，对预应力管桩的桩距、沉入深度及竖直度等指标控制在法律规范允许范围内。3.3.2 了解施工图纸的设计意图、相关施工法律规范、安全技术交底、施工技术的内容和要求。做好静压沉桩的记录工作。4. 工艺及流程4.1 施工工艺4.1.1 预应力管桩施工工艺 预应力管桩施工工艺如下： 清表整平后压实形成工作面→桩机就位→静压第一节桩→起吊第二节桩→电焊接桩→检查焊接质量和垂直度→静压第二节桩→检查整桩质量→开挖桩帽土体形成土模→绑扎桩帽钢筋，现浇砼、养护→铺筑第一层宕渣垫层、整平压实→铺筑钢塑格栅→铺筑第二层宕渣垫层、整平压实→报检。 4.2 施工方法4.2.1 桩位放样： 根据现场整平后测量结果，按设计要求绘制布桩图。根据布桩图进行准确放样，用全站仪、钢尺定出每排桩位轴线和路基边桩然后放样逐桩中心，用消石灰作出桩位的圆形标记，圆心位置用小木桩作醒目标记，并注意保护，测量人员填写放样记录，经验收合格后施工。 为防止挤土效应及移动桩机时的碾压破坏，针对大面积群桩，在场地平整度较高的情况下，采纳网格进行控制，并在端头桩位延长线上埋设控制桩，以便复核。 4.2.2 桩机就位 在对施工场地内的表层土质试压后，确保承载力满足静压机...
