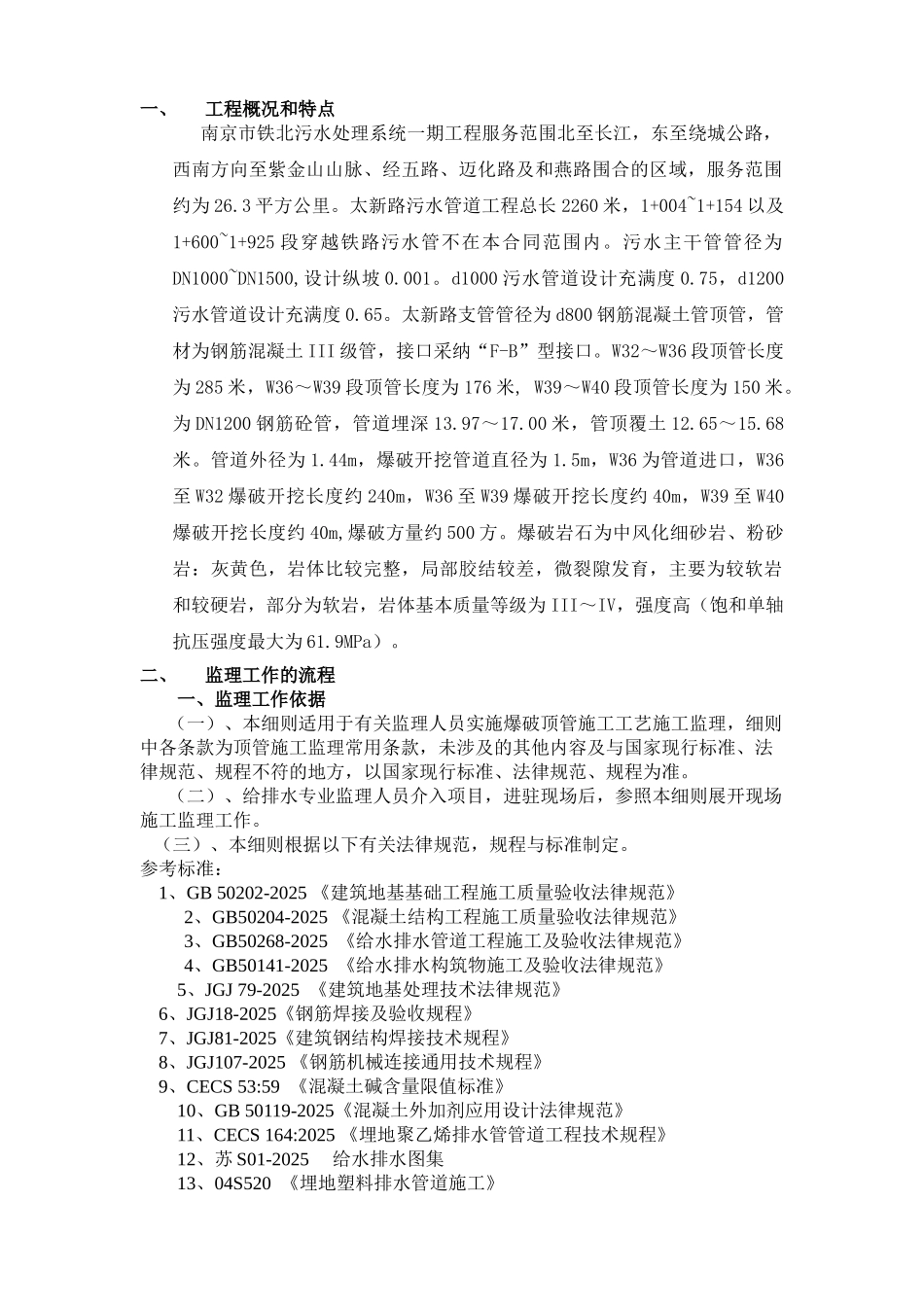

一、工程概况和特点南京市铁北污水处理系统一期工程服务范围北至长江，东至绕城公路，西南方向至紫金山山脉、经五路、迈化路及和燕路围合的区域，服务范围约为 26.3 平方公里。太新路污水管道工程总长 2260 米，1+004~1+154 以及1+600~1+925 段穿越铁路污水管不在本合同范围内。污水主干管管径为DN1000~DN1500,设计纵坡 0.001。d1000 污水管道设计充满度 0.75，d1200污水管道设计充满度 0.65。太新路支管管径为 d800 钢筋混凝土管顶管，管材为钢筋混凝土 III 级管，接口采纳“F-B”型接口。W32～W36 段顶管长度为 285 米，W36～W39 段顶管长度为 176 米, W39～W40 段顶管长度为 150 米。为 DN1200 钢筋砼管，管道埋深 13.97～17.00 米，管顶覆土 12.65～15.68米。管道外径为 1.44m，爆破开挖管道直径为 1.5m，W36 为管道进口，W36至 W32 爆破开挖长度约 240m，W36 至 W39 爆破开挖长度约 40m，W39 至 W40爆破开挖长度约 40m,爆破方量约 500 方。爆破岩石为中风化细砂岩、粉砂岩：灰黄色，岩体比较完整，局部胶结较差，微裂隙发育，主要为较软岩和较硬岩，部分为软岩，岩体基本质量等级为 III～IV，强度高（饱和单轴抗压强度最大为 61.9MPa）。二、监理工作的流程一、监理工作依据 （一）、本细则适用于有关监理人员实施爆破顶管施工工艺施工监理，细则中各条款为顶管施工监理常用条款，未涉及的其他内容及与国家现行标准、法律规范、规程不符的地方，以国家现行标准、法律规范、规程为准。 （二）、给排水专业监理人员介入项目，进驻现场后，参照本细则展开现场施工监理工作。 （三）、本细则根据以下有关法律规范，规程与标准制定。参考标准： 1、GB 50202-2025 《建筑地基基础工程施工质量验收法律规范》2、GB50204-2025 《混凝土结构工程施工质量验收法律规范》3、GB50268-2025 《给水排水管道工程施工及验收法律规范》4、GB50141-2025 《给水排水构筑物施工及验收法律规范》5、JGJ 79-2025 《建筑地基处理技术法律规范》 6、JGJ18-2025《钢筋焊接及验收规程》 7、JGJ81-2025《建筑钢结构焊接技术规程》 8、JGJ107-2025 《钢筋机械连接通用技术规程》 9、CECS 53:59 《混凝土碱含量限值标准》10、GB 50119-2025《混凝土外加剂应用设计法律规范》11、CECS 164:2025 《埋地聚乙烯排水管管道工程技术规程》12、苏 S01-2025 给水排水图集13、04S520 《埋地塑料排水管道施工...
