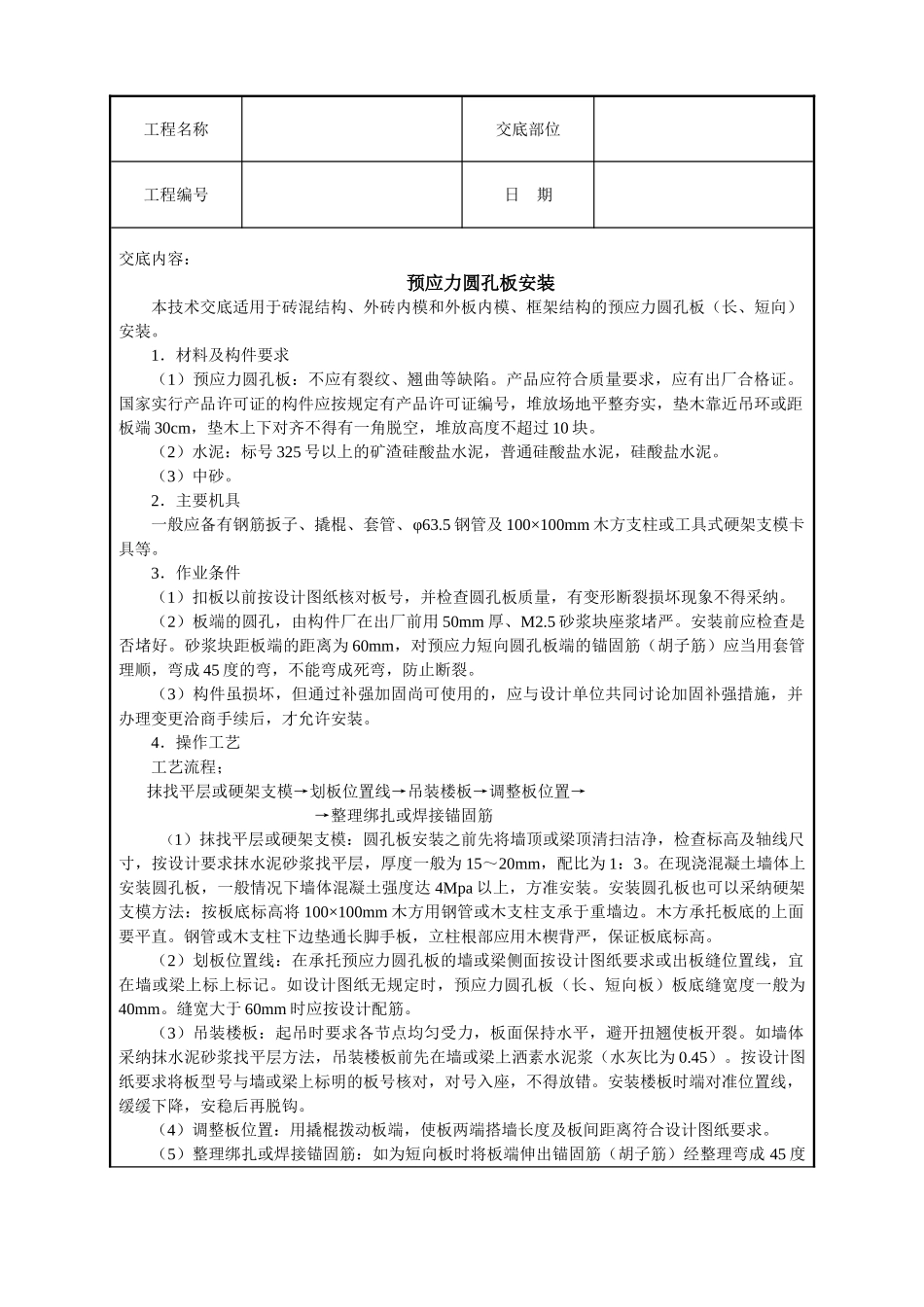

预应力圆孔板安装技术交底

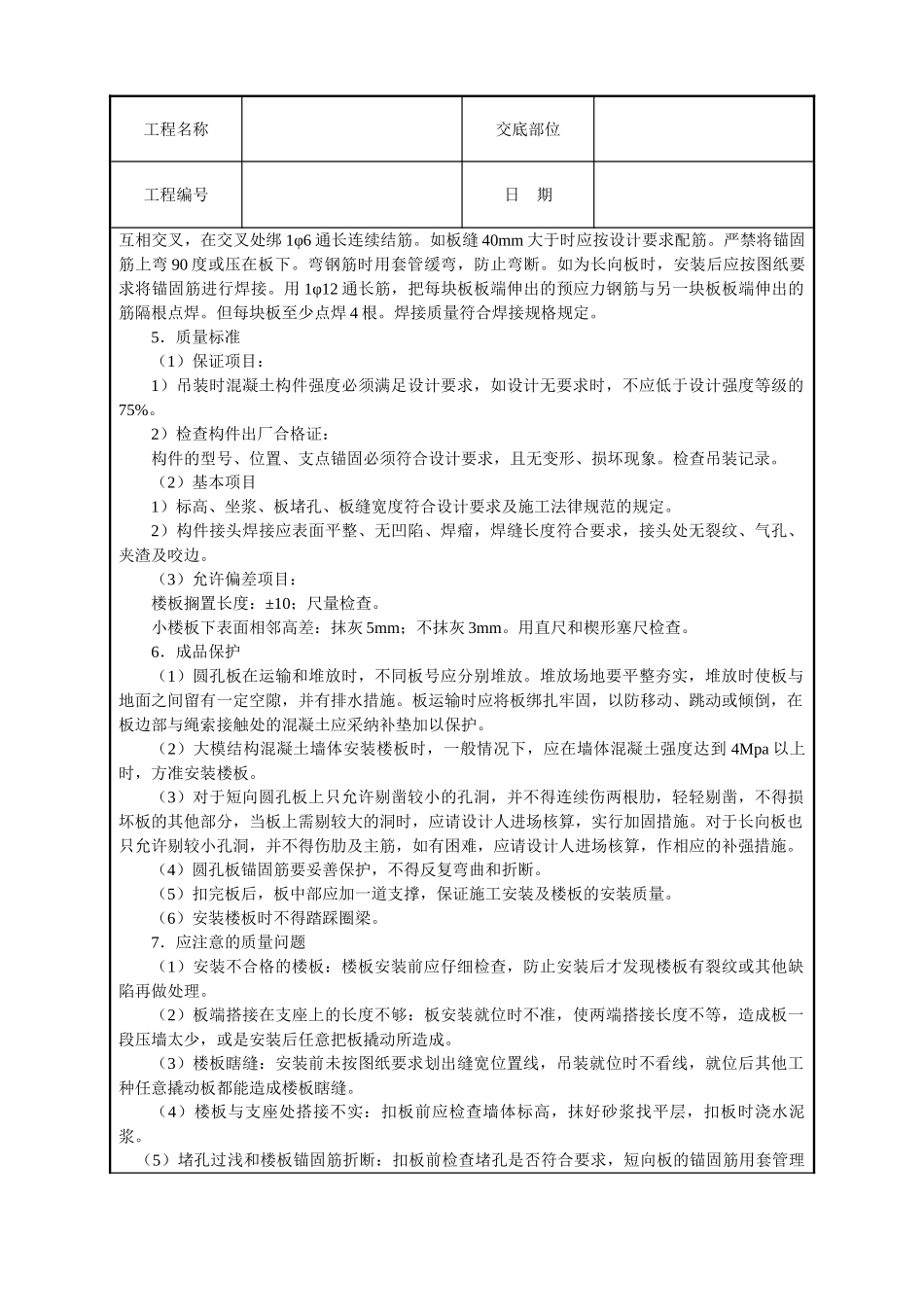

工程名称交底部位工程编号日 期交底内容：预应力圆孔板安装本技术交底适用于砖混结构、外砖内模和外板内模、框架结构的预应力圆孔板（长、短向）安装。1．材料及构件要求（1）预应力圆孔板：不应有裂纹、翘曲等缺陷。产品应符合质量要求，应有出厂合格证。国家实行产品许可证的构件应按规定有产品许可证编号，堆放场地平整夯实，垫木靠近吊环或距板端 30cm，垫木上下对齐不得有一角脱空，堆放高度不超过 10 块。（2）水泥：标号 325 号以上的矿渣硅酸盐水泥，普通硅酸盐水泥，硅酸盐水泥。（3）中砂。2．主要机具一般应备有钢筋扳子、撬棍、套管、φ63.5 钢管及 100×100mm 木方支柱或工具式硬架支模卡具等。3．作业条件（1）扣板以前按设计图纸核对板号，并检查圆孔板质量，有变形断裂损坏现象不得采纳。（2）板端的圆孔，由构件厂在出厂前用 50mm 厚、M2.5 砂浆块座浆堵严。安装前应检查是否堵好。砂浆块距板端的距离为 60mm，对预应力短向圆孔板端的锚固筋（胡子筋）应当用套管理顺，弯成 45 度的弯，不能弯成死弯，防止断裂。（3）构件虽损坏，但通过补强加固尚可使用的，应与设计单位共同讨论加固补强措施，并办理变更洽商手续后，才允许安装。4．操作工艺工艺流程； 抹找平层或硬架支模→划板位置线→吊装楼板→调整板位置→→整理绑扎或焊接锚固筋（1）抹找平层或硬架支模：圆孔板安装之前先将墙顶或梁顶清扫洁净，检查标高及轴线尺寸，按设计要求抹水泥砂浆找平层，厚度一般为 15～20mm，配比为 1：3。在现浇混凝土墙体上安装圆孔板，一般情况下墙体混凝土强度达 4Mpa 以上，方准安装。安装圆孔板也可以采纳硬架支模方法：按板底标高将 100×100mm 木方用钢管或木支柱支承于重墙边。木方承托板底的上面要平直。钢管或木支柱下边垫通长脚手板，立柱根部应用木楔背严，保证板底标高。（2）划板位置线：在承托预应力圆孔板的墙或梁侧面按设计图纸要求或出板缝位置线，宜在墙或梁上标上标记。如设计图纸无规定时，预应力圆孔板（长、短向板）板底缝宽度一般为40mm。缝宽大于 60mm 时应按设计配筋。（3）吊装楼板：起吊时要求各节点均匀受力，板面保持水平，避开扭翘使板开裂。如墙体采纳抹水泥砂浆找平层方法，吊装楼板前先在墙或梁上洒素水泥浆（水灰比为 0.45）。按设计图纸要求将板型号与墙或梁上标明的板号核对，对号入座，不得放错。安装楼板时端对准位置线，缓缓下降，安稳后再脱钩。（4）调整板位置：用撬棍拨...
