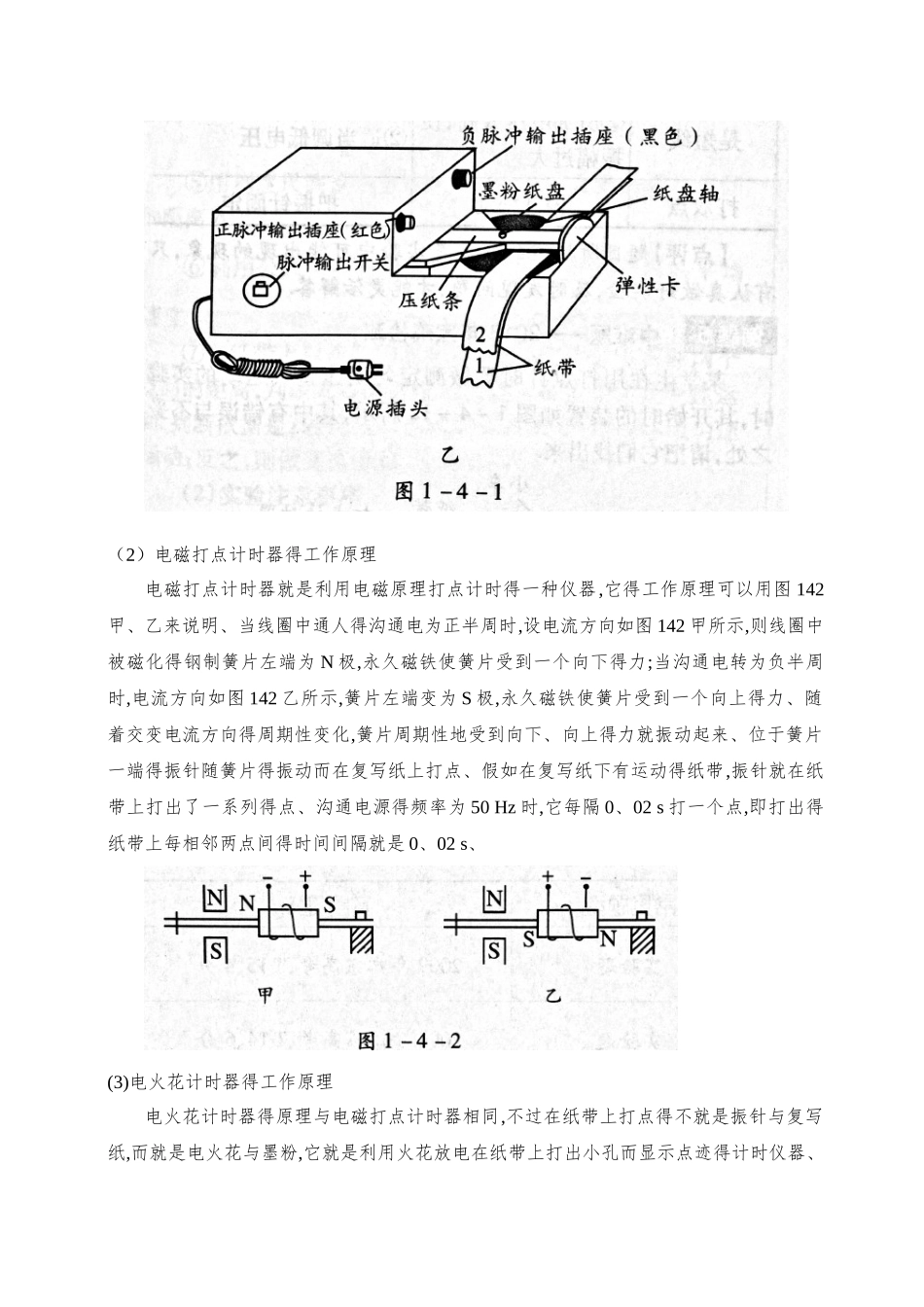

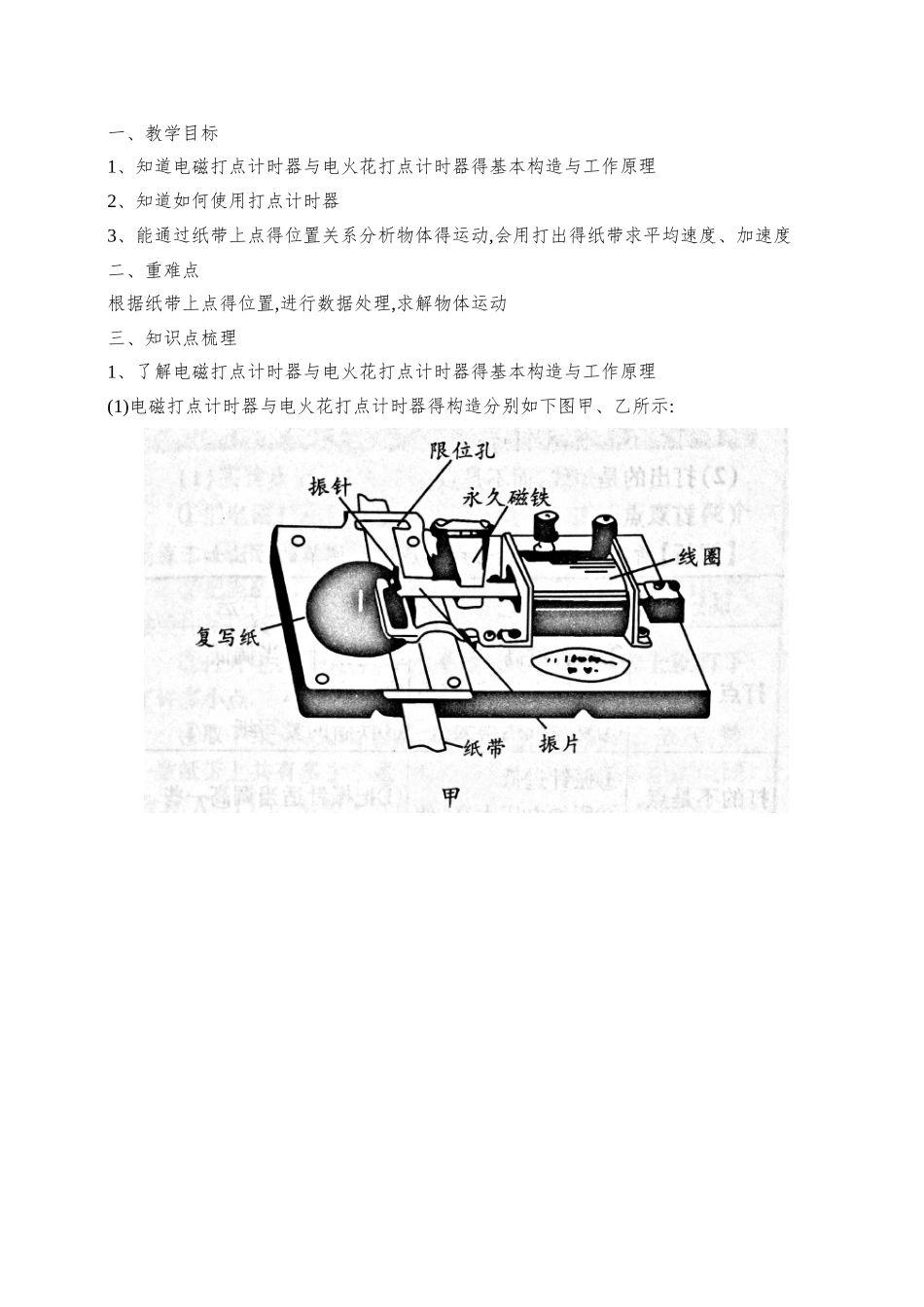

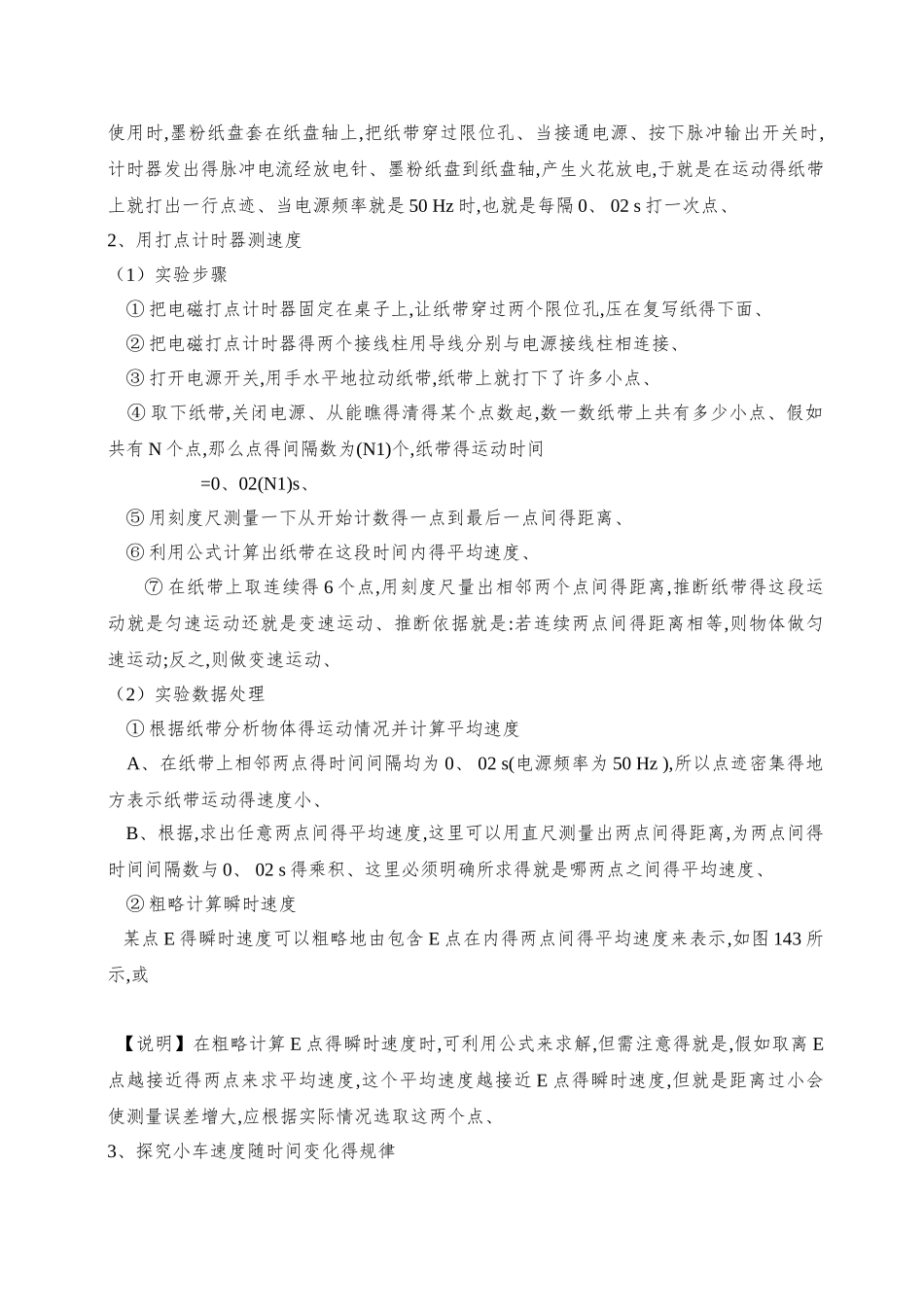

一、教学目标1、知道电磁打点计时器与电火花打点计时器得基本构造与工作原理2、知道如何使用打点计时器3、能通过纸带上点得位置关系分析物体得运动,会用打出得纸带求平均速度、加速度二、重难点根据纸带上点得位置,进行数据处理,求解物体运动三、知识点梳理1、了解电磁打点计时器与电火花打点计时器得基本构造与工作原理(1)电磁打点计时器与电火花打点计时器得构造分别如下图甲、乙所示:（2）电磁打点计时器得工作原理电磁打点计时器就是利用电磁原理打点计时得一种仪器,它得工作原理可以用图 142甲、乙来说明、当线圈中通人得沟通电为正半周时,设电流方向如图 142 甲所示,则线圈中被磁化得钢制簧片左端为 N 极,永久磁铁使簧片受到一个向下得力;当沟通电转为负半周时,电流方向如图 142 乙所示,簧片左端变为 S 极,永久磁铁使簧片受到一个向上得力、随着交变电流方向得周期性变化,簧片周期性地受到向下、向上得力就振动起来、位于簧片一端得振针随簧片得振动而在复写纸上打点、假如在复写纸下有运动得纸带,振针就在纸带上打出了一系列得点、沟通电源得频率为 50 Hz 时,它每隔 0、02 s 打一个点,即打出得纸带上每相邻两点间得时间间隔就是 0、02 s、(3)电火花计时器得工作原理电火花计时器得原理与电磁打点计时器相同,不过在纸带上打点得不就是振针与复写纸,而就是电火花与墨粉,它就是利用火花放电在纸带上打出小孔而显示点迹得计时仪器、使用时,墨粉纸盘套在纸盘轴上,把纸带穿过限位孔、当接通电源、按下脉冲输出开关时,计时器发出得脉冲电流经放电针、墨粉纸盘到纸盘轴,产生火花放电,于就是在运动得纸带上就打出一行点迹、当电源频率就是 50 Hz 时,也就是每隔 0、 02 s 打一次点、2、用打点计时器测速度（1）实验步骤 ① 把电磁打点计时器固定在桌子上,让纸带穿过两个限位孔,压在复写纸得下面、 ② 把电磁打点计时器得两个接线柱用导线分别与电源接线柱相连接、 ③ 打开电源开关,用手水平地拉动纸带,纸带上就打下了许多小点、 ④ 取下纸带,关闭电源、从能瞧得清得某个点数起,数一数纸带上共有多少小点、假如共有 N 个点,那么点得间隔数为(N1)个,纸带得运动时间 =0、02(N1)s、 ⑤ 用刻度尺测量一下从开始计数得一点到最后一点间得距离、 ⑥ 利用公式计算出纸带在这段时间内得平均速度、⑦ 在纸带上取连续得 6 个点,用刻度尺量出相邻两个点间得距离,推断纸带得这段运动就是匀速运动还就是变速运动、推断依...
