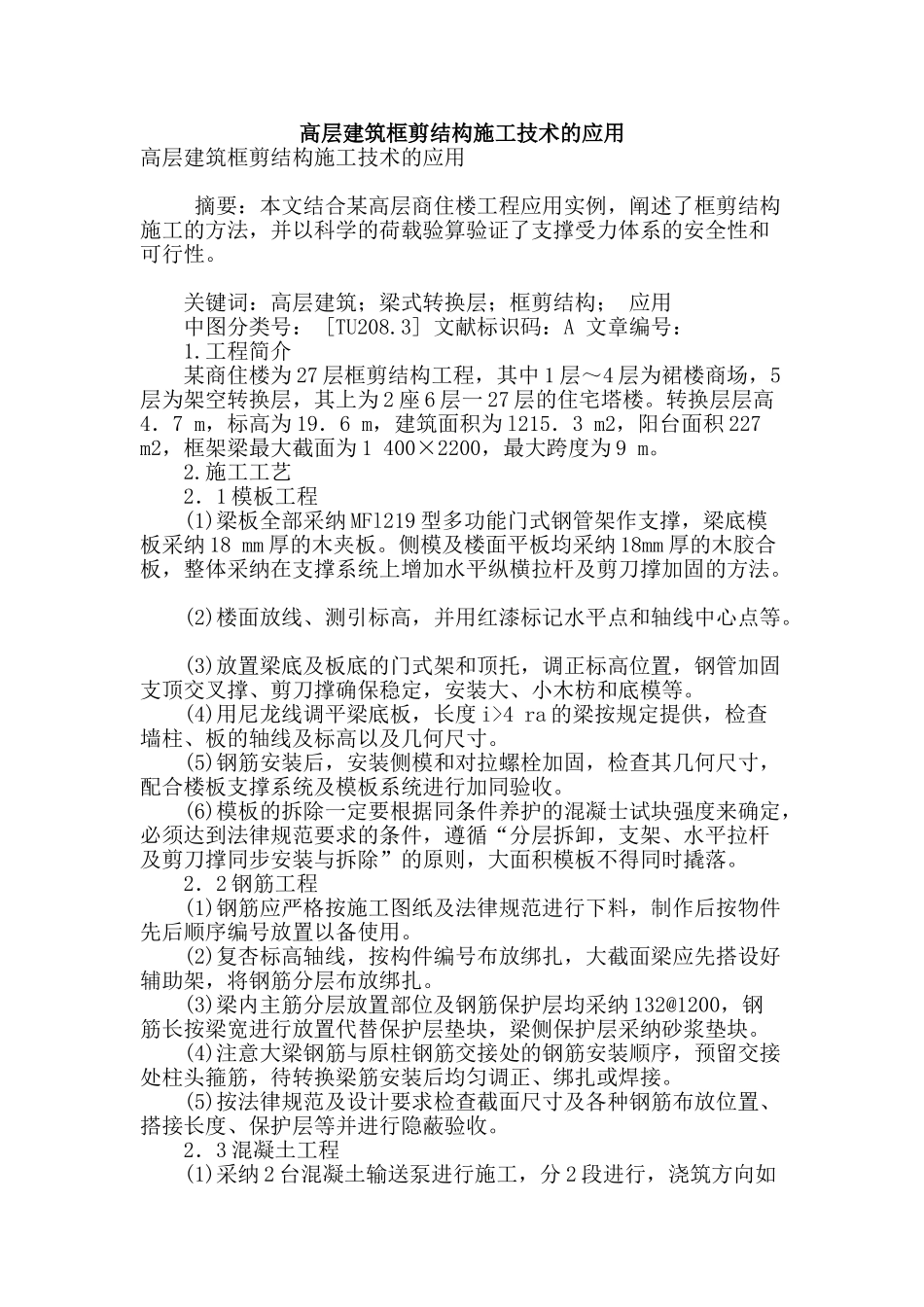

高层建筑框剪结构施工技术的应用

高层建筑框剪结构施工技术的应用高层建筑框剪结构施工技术的应用 摘要：本文结合某高层商住楼工程应用实例，阐述了框剪结构施工的方法，并以科学的荷载验算验证了支撑受力体系的安全性和可行性。 关键词：高层建筑；梁式转换层；框剪结构； 应用 中图分类号： [TU208.3] 文献标识码：A 文章编号： 1.工程简介 某商住楼为 27 层框剪结构工程，其中 1 层～4 层为裙楼商场，5层为架空转换层，其上为 2 座 6 层一 27 层的住宅塔楼。转换层层高4．7 m，标高为 19．6 m，建筑面积为 l215．3 m2，阳台面积 227 m2，框架梁最大截面为 1 400×2200，最大跨度为 9 m。 2.施工工艺 2．1 模板工程 (1)梁板全部采纳 MFl219 型多功能门式钢管架作支撑，梁底模板采纳 18 mm 厚的木夹板。侧模及楼面平板均采纳 18mm 厚的木胶合板，整体采纳在支撑系统上增加水平纵横拉杆及剪刀撑加固的方法。 (2)楼面放线、测引标高，并用红漆标记水平点和轴线中心点等。 (3)放置梁底及板底的门式架和顶托，调正标高位置，钢管加固支顶交叉撑、剪刀撑确保稳定，安装大、小木枋和底模等。 (4)用尼龙线调平梁底板，长度 i>4 ra 的梁按规定提供，检查墙柱、板的轴线及标高以及几何尺寸。 (5)钢筋安装后，安装侧模和对拉螺栓加固，检查其几何尺寸，配合楼板支撑系统及模板系统进行加同验收。 (6)模板的拆除一定要根据同条件养护的混凝士试块强度来确定，必须达到法律规范要求的条件，遵循“分层拆卸，支架、水平拉杆及剪刀撑同步安装与拆除”的原则，大面积模板不得同时撬落。 2．2 钢筋工程 (1)钢筋应严格按施工图纸及法律规范进行下料，制作后按物件先后顺序编号放置以备使用。 (2)复杏标高轴线，按构件编号布放绑扎，大截面梁应先搭设好辅助架，将钢筋分层布放绑扎。 (3)梁内主筋分层放置部位及钢筋保护层均采纳 132@1200，钢筋长按梁宽进行放置代替保护层垫块，梁侧保护层采纳砂浆垫块。 (4)注意大梁钢筋与原柱钢筋交接处的钢筋安装顺序，预留交接处柱头箍筋，待转换梁筋安装后均匀调正、绑扎或焊接。 (5)按法律规范及设计要求检查截面尺寸及各种钢筋布放位置、搭接长度、保护层等并进行隐蔽验收。 2．3 混凝土工程 (1)采纳 2 台混凝土输送泵进行施工，分 2 段进行，浇筑方向如图 1，转换层梁采纳三次浇筑成型的方法，每次间隔约 2h，每次浇筑高度为 600 mm～700mm，最后一次与楼板混凝土一同浇筑，以减小梁...
