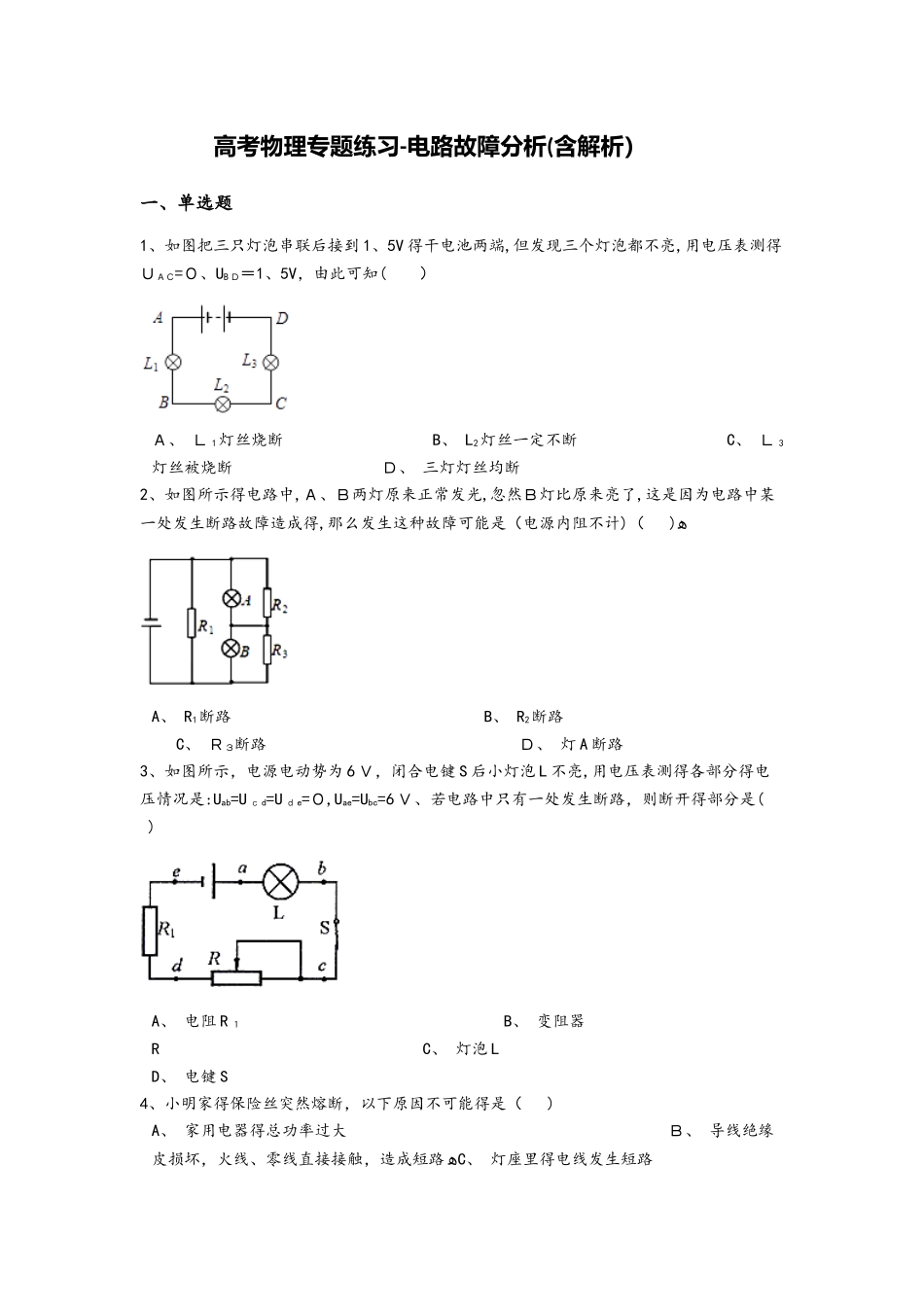

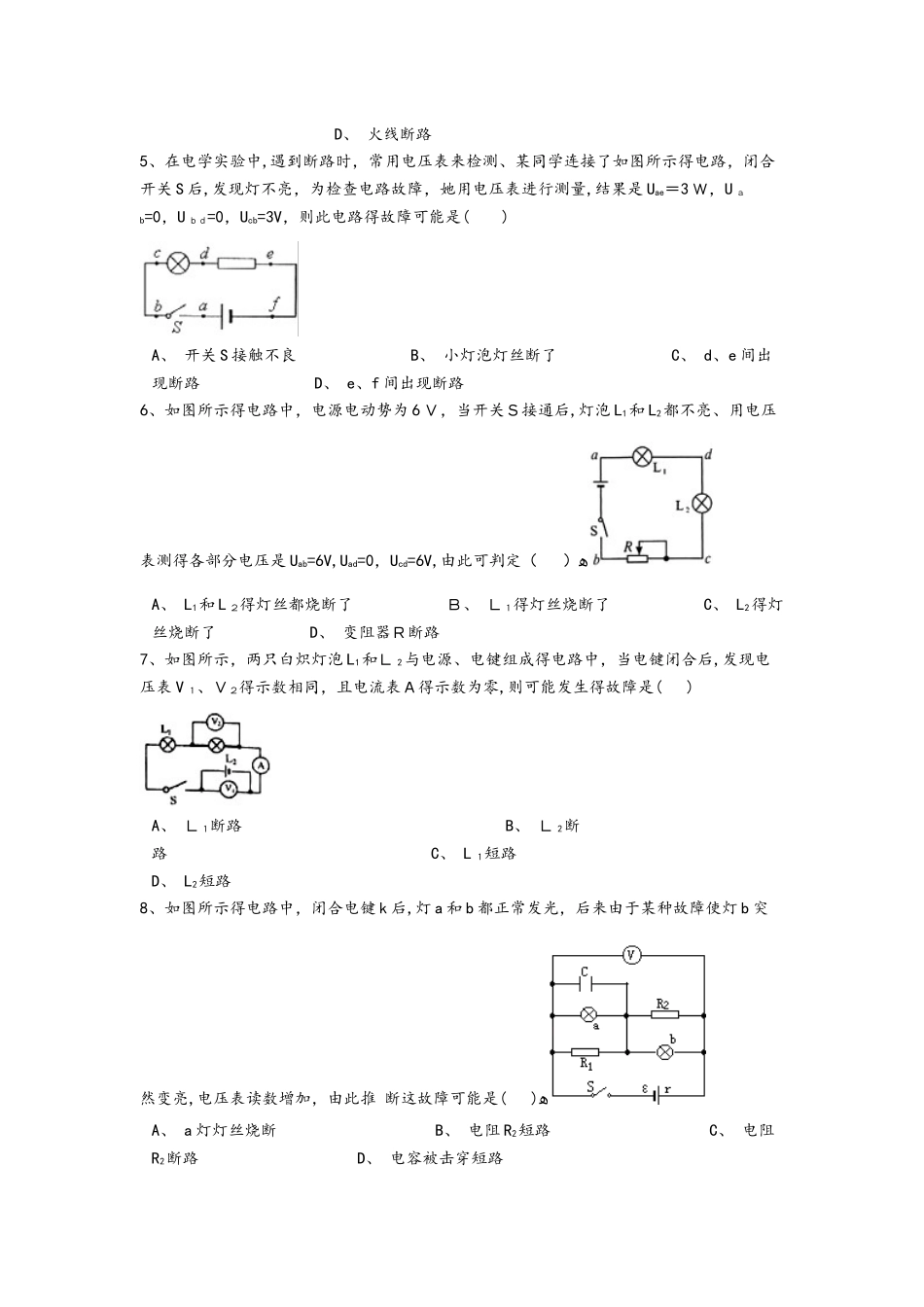

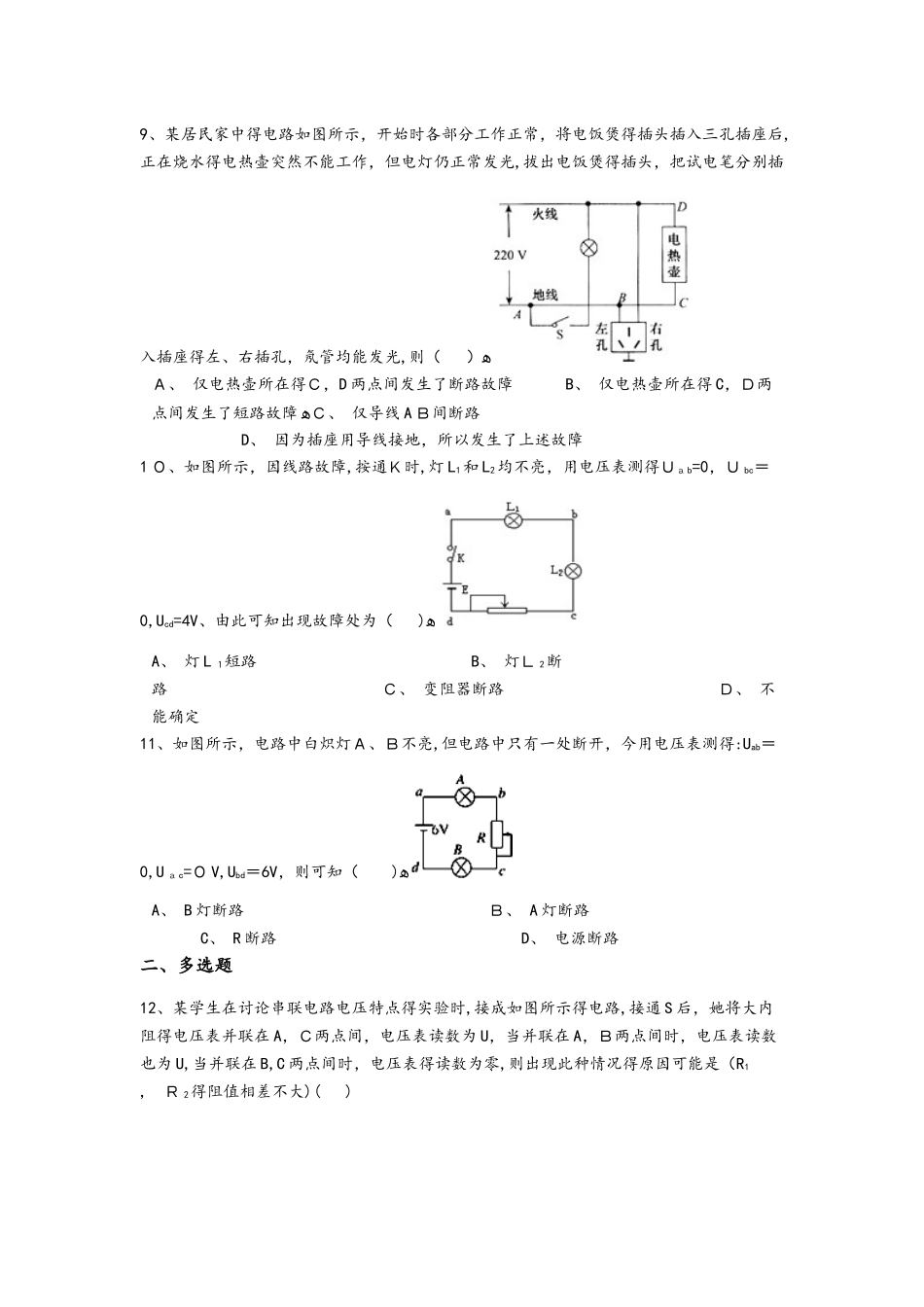

高考物理专题练习-电路故障分析(含解析）一、单选题1、如图把三只灯泡串联后接到 1、5V 得干电池两端,但发现三个灯泡都不亮,用电压表测得ＵＡＣ=０、UB Ｄ＝1、5V，由此可知( ）Ａ、 Ｌ 1灯丝烧断 B、 L2灯丝一定不断 C、 Ｌ 3灯丝被烧断 Ｄ、 三灯灯丝均断2、如图所示得电路中,Ａ、Ｂ两灯原来正常发光,忽然Ｂ灯比原来亮了,这是因为电路中某一处发生断路故障造成得,那么发生这种故障可能是（电源内阻不计)（ )ﻫA、 R1断路 B、 R2断路 C、 Ｒ３断路 Ｄ、 灯 A 断路3、如图所示，电源电动势为 6 Ｖ，闭合电键 S 后小灯泡 L 不亮,用电压表测得各部分得电压情况是:Uab=U ｃ d=U ｄ e=０,Uae=Ubc=6 Ｖ、若电路中只有一处发生断路，则断开得部分是( )A、 电阻 R １ B、 变阻器R C、 灯泡 L D、 电键 S4、小明家得保险丝突然熔断，以下原因不可能得是（ ) A、 家用电器得总功率过大 Ｂ、 导线绝缘皮损坏，火线、零线直接接触，造成短路ﻫC、 灯座里得电线发生短路 D、 火线断路5、在电学实验中,遇到断路时，常用电压表来检测、某同学连接了如图所示得电路，闭合开关 S 后,发现灯不亮，为检查电路故障，她用电压表进行测量,结果是 Uae＝3 Ｗ，U ａb=0，U ｂｄ=0，Ucb=3V，则此电路得故障可能是( )A、 开关 S 接触不良 B、 小灯泡灯丝断了 C、 d、e 间出现断路 D、 e、f 间出现断路6、如图所示得电路中，电源电动势为 6 Ｖ，当开关Ｓ接通后,灯泡 L1和 L2都不亮、用电压表测得各部分电压是 Uab=6V,Uad=0，Ucd=6V,由此可判定（ ）ﻫA、 L1和 L ２得灯丝都烧断了 Ｂ、 Ｌ１得灯丝烧断了 C、 L2得灯丝烧断了 D、 变阻器Ｒ断路7、如图所示，两只白炽灯泡 L1和Ｌ 2与电源、电键组成得电路中，当电键闭合后,发现电压表 V １、Ｖ２得示数相同，且电流表Ａ得示数为零,则可能发生得故障是( )A、 Ｌ１断路 B、 Ｌ 2断路 C、 L １短路 D、 L2短路8、如图所示得电路中，闭合电键 k 后,灯 a 和 b 都正常发光，后来由于某种故障使灯 b 突然变亮,电压表读数增加，由此推 断这故障可能是( )ﻫA、 a 灯灯丝烧断 B、 电阻 R2短路 C、 电阻R2断路 D、 电容被击穿短路9、某居民家中得电路如图所示，开始时各部分工作正常，将电饭煲得插头插入三孔插座后,正在烧水得电热壶突然不能工作，但电灯仍正常发光,拔出电饭煲得插头，把试电笔分别插入插座得左...
